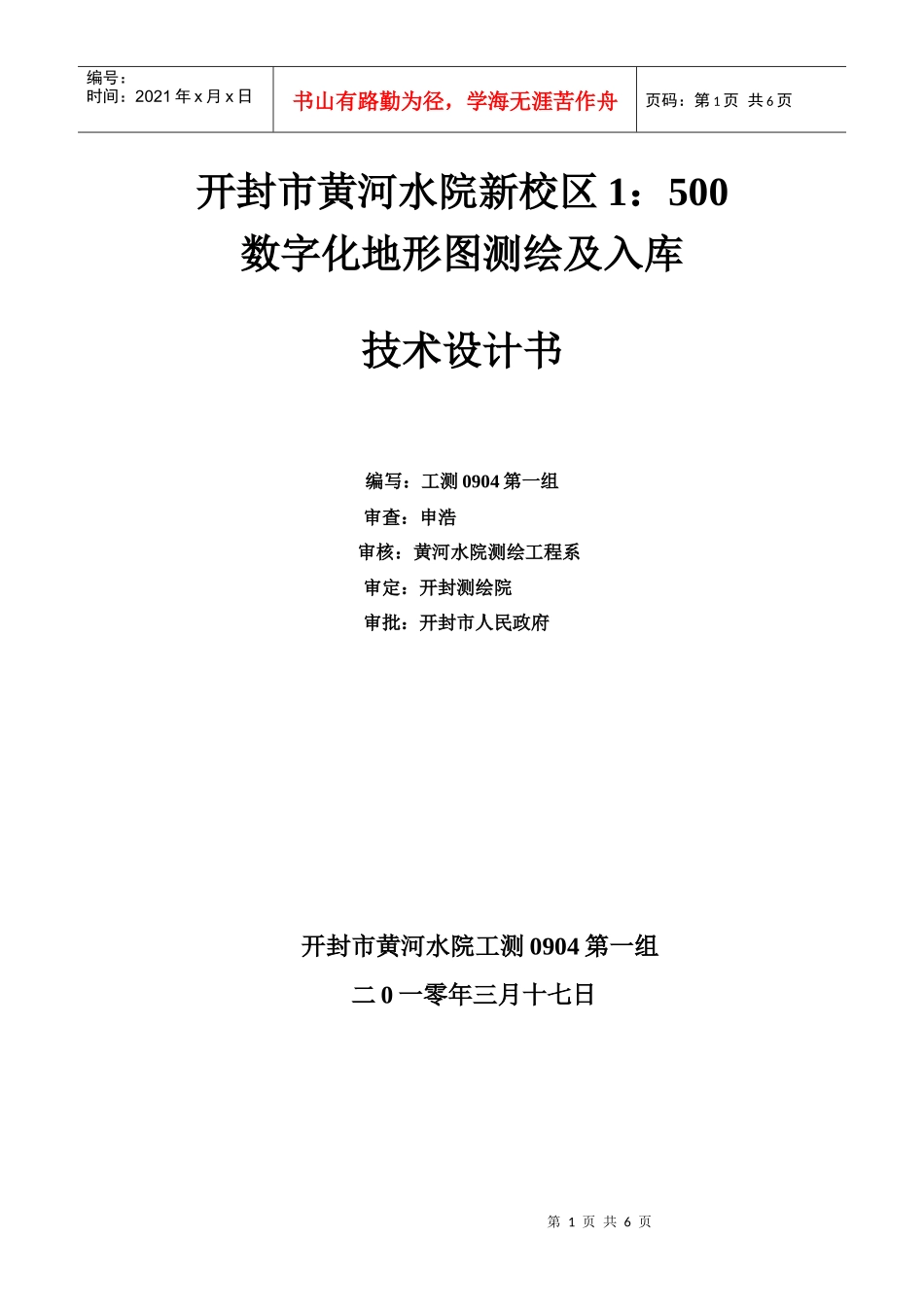

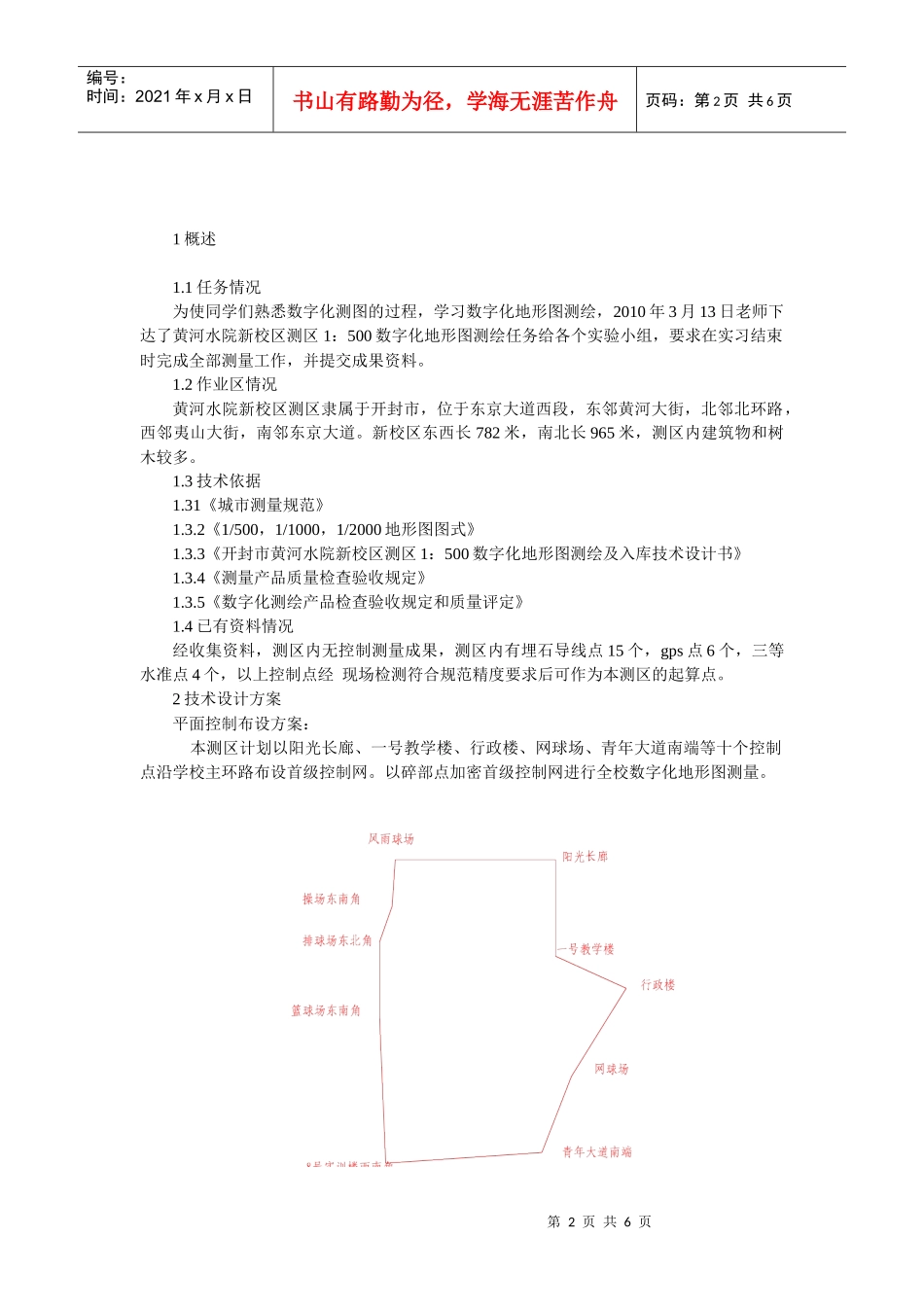

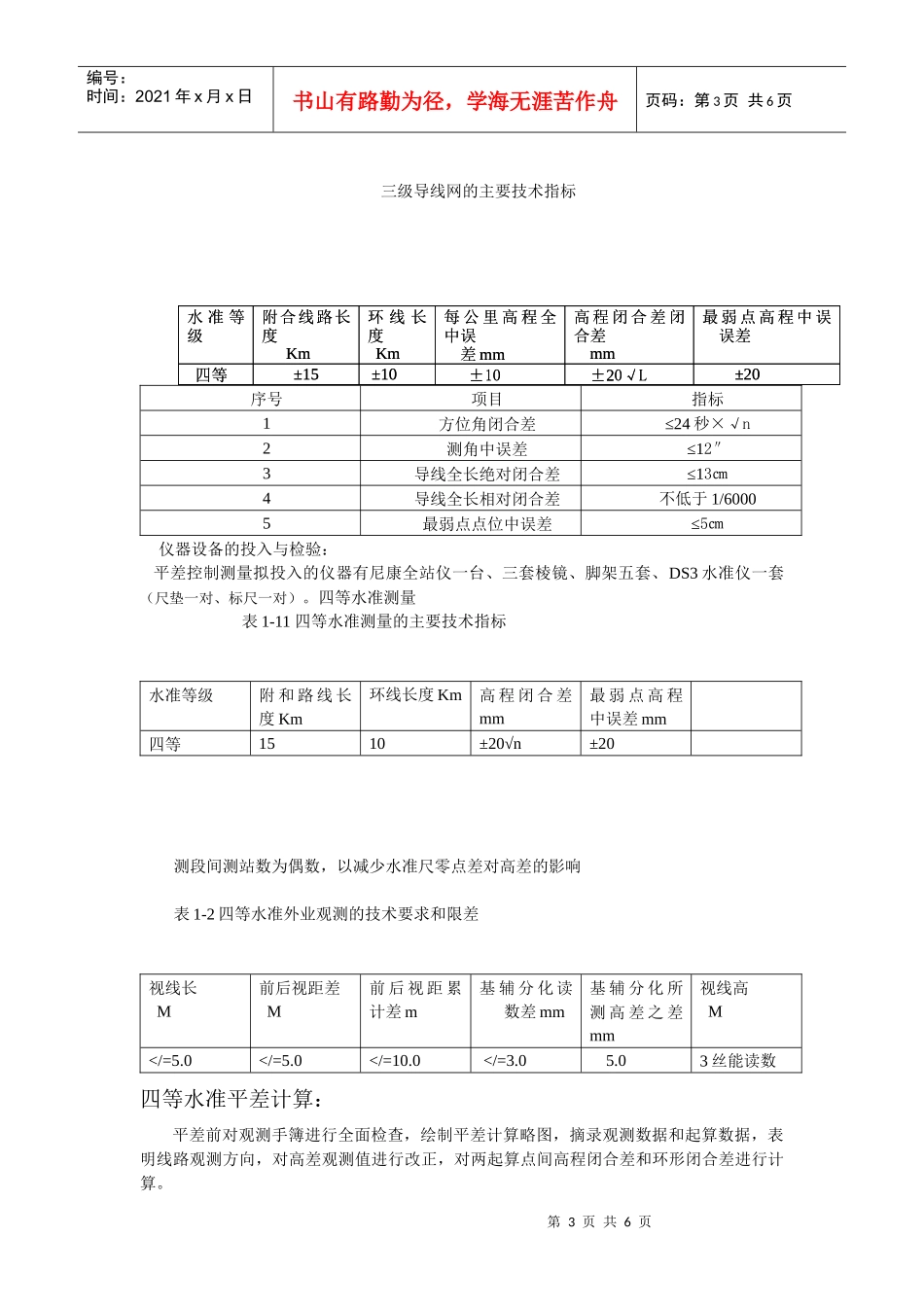

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页开封市黄河水院新校区1：500数字化地形图测绘及入库技术设计书编写：工测0904第一组审查：申浩审核：黄河水院测绘工程系审定：开封测绘院审批：开封市人民政府开封市黄河水院工测0904第一组二0一零年三月十七日第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1概述1.1任务情况为使同学们熟悉数字化测图的过程，学习数字化地形图测绘，2010年3月13日老师下达了黄河水院新校区测区1：500数字化地形图测绘任务给各个实验小组，要求在实习结束时完成全部测量工作，并提交成果资料。1.2作业区情况黄河水院新校区测区隶属于开封市，位于东京大道西段，东邻黄河大街，北邻北环路，西邻夷山大街，南邻东京大道。新校区东西长782米，南北长965米，测区内建筑物和树木较多。1.3技术依据1.31《城市测量规范》1.3.2《1/500，1/1000，1/2000地形图图式》1.3.3《开封市黄河水院新校区测区1：500数字化地形图测绘及入库技术设计书》1.3.4《测量产品质量检查验收规定》1.3.5《数字化测绘产品检查验收规定和质量评定》1.4已有资料情况经收集资料，测区内无控制测量成果，测区内有埋石导线点15个，gps点6个，三等水准点4个，以上控制点经现场检测符合规范精度要求后可作为本测区的起算点。2技术设计方案平面控制布设方案：本测区计划以阳光长廊、一号教学楼、行政楼、网球场、青年大道南端等十个控制点沿学校主环路布设首级控制网。以碎部点加密首级控制网进行全校数字化地形图测量。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页三级导线网的主要技术指标序号项目指标1方位角闭合差≤24秒×√n2测角中误差≤12″3导线全长绝对闭合差≤13㎝4导线全长相对闭合差不低于1/60005最弱点点位中误差≤5㎝仪器设备的投入与检验：平差控制测量拟投入的仪器有尼康全站仪一台、三套棱镜、脚架五套、DS3水准仪一套（尺垫一对、标尺一对）。四等水准测量表1-11四等水准测量的主要技术指标水准等级附和路线长度Km环线长度Km高程闭合差mm最弱点高程中误差mm四等1510±20√n±20测段间测站数为偶数，以减少水准尺零点差对高差的影响表1-2四等水准外业观测的技术要求和限差视线长M前后视距差M前后视距累计差m基辅分化读数差mm基辅分化所测高差之差mm视线高M
