给水管网课程设计任务书VIP免费

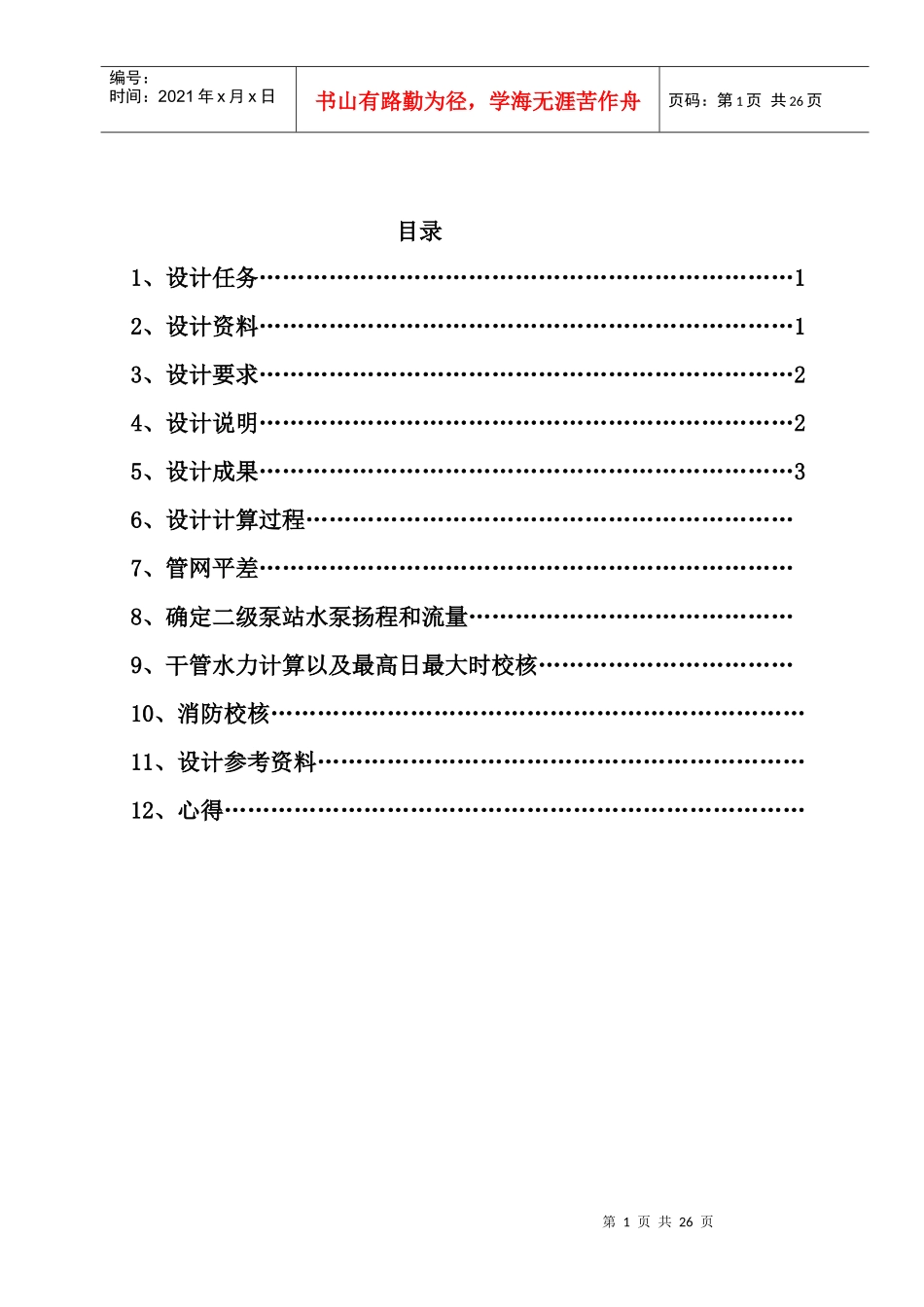

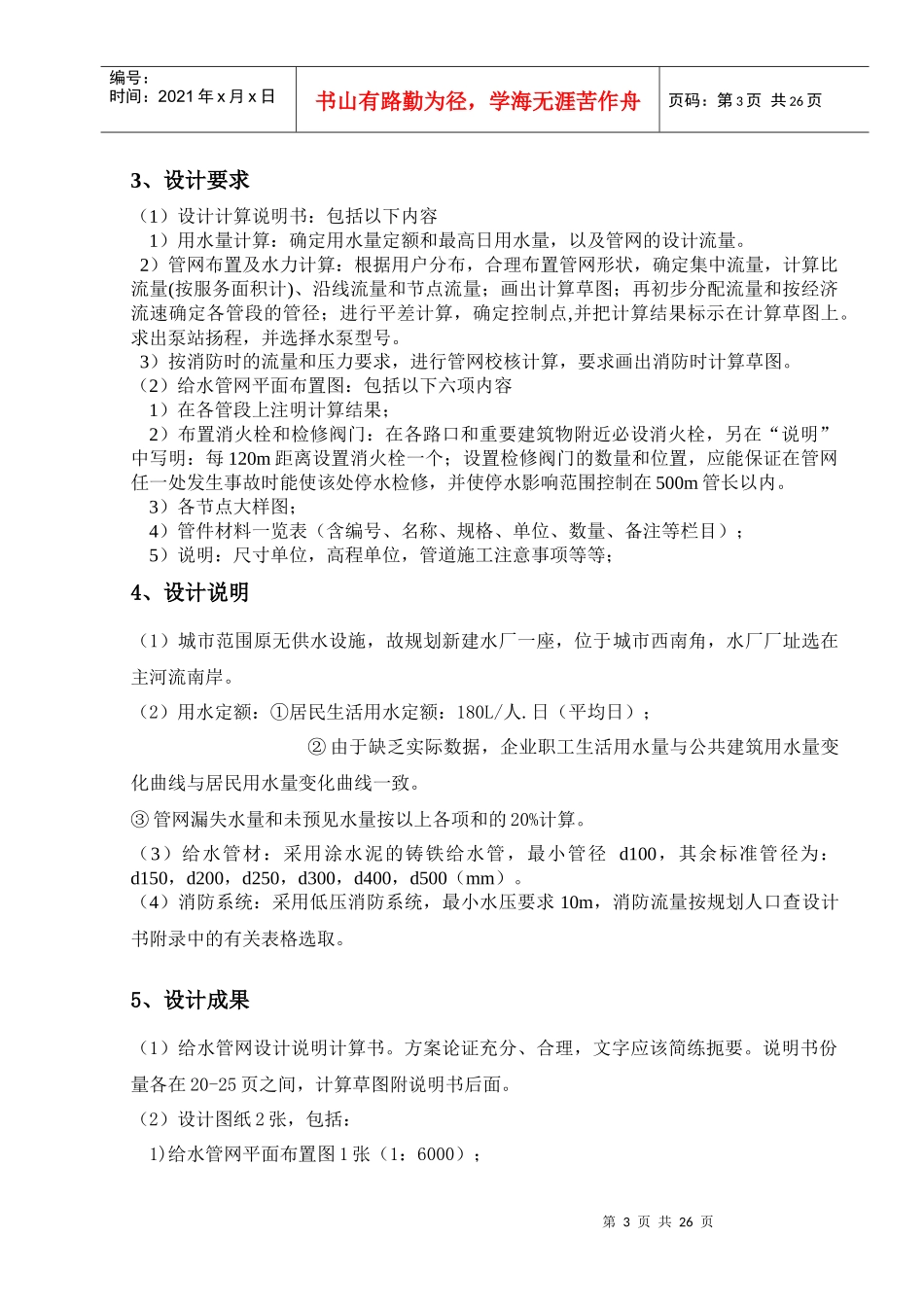

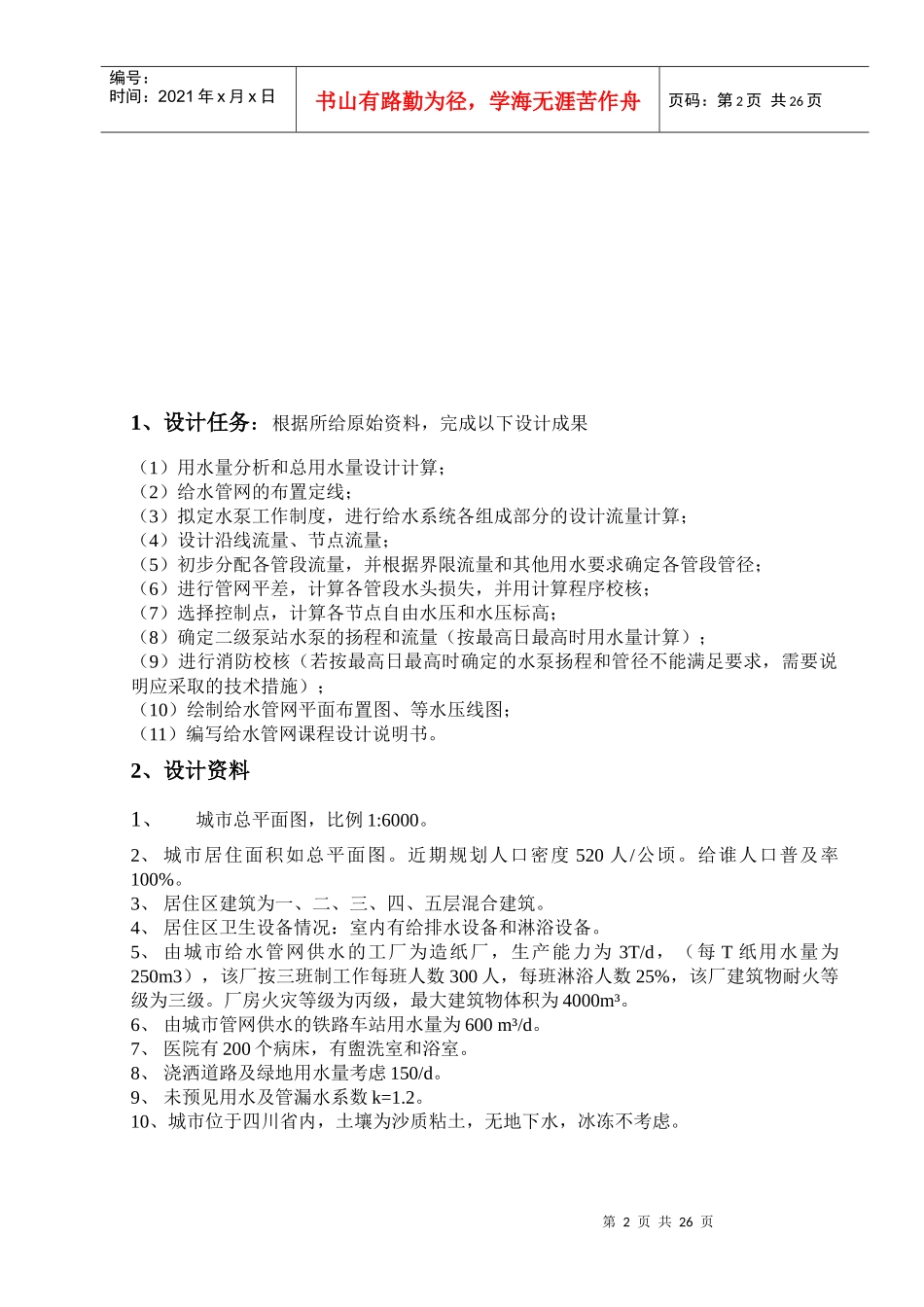

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页目录1、设计任务……………………………………………………………12、设计资料……………………………………………………………13、设计要求……………………………………………………………24、设计说明……………………………………………………………25、设计成果……………………………………………………………36、设计计算过程………………………………………………………7、管网平差……………………………………………………………8、确定二级泵站水泵扬程和流量……………………………………9、干管水力计算以及最高日最大时校核……………………………10、消防校核……………………………………………………………11、设计参考资料………………………………………………………12、心得…………………………………………………………………第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页1、设计任务：根据所给原始资料，完成以下设计成果（1）用水量分析和总用水量设计计算；（2）给水管网的布置定线；（3）拟定水泵工作制度，进行给水系统各组成部分的设计流量计算；（4）设计沿线流量、节点流量；（5）初步分配各管段流量，并根据界限流量和其他用水要求确定各管段管径；（6）进行管网平差，计算各管段水头损失，并用计算程序校核；（7）选择控制点，计算各节点自由水压和水压标高；（8）确定二级泵站水泵的扬程和流量（按最高日最高时用水量计算）；（9）进行消防校核（若按最高日最高时确定的水泵扬程和管径不能满足要求，需要说明应采取的技术措施）；（10）绘制给水管网平面布置图、等水压线图；（11）编写给水管网课程设计说明书。2、设计资料1、城市总平面图，比例1:6000。2、城市居住面积如总平面图。近期规划人口密度520人/公顷。给谁人口普及率100%。3、居住区建筑为一、二、三、四、五层混合建筑。4、居住区卫生设备情况：室内有给排水设备和淋浴设备。5、由城市给水管网供水的工厂为造纸厂，生产能力为3T/d，（每T纸用水量为250m3），该厂按三班制工作每班人数300人，每班淋浴人数25%，该厂建筑物耐火等级为三级。厂房火灾等级为丙级，最大建筑物体积为4000m³。6、由城市管网供水的铁路车站用水量为600m³/d。7、医院有200个病床，有盥洗室和浴室。8、浇洒道路及绿地用水量考虑150/d。9、未预见用水及管漏水系数k=1.2。10、城市位于四川省内，土壤为沙质粘土，无地下水，冰冻不考虑。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页3、设计要求（1）设计计算说明书：包括以下内容1）用水量计算：确定用水量定额和最高日用水量，以及管网的设计流量。2）管网布置及水力计算：根据用户分布，合理布置管网形状，确定集中流量，计算比流量(按服务面积计)、沿线流量和节点流量；画出计算草图；再初步分配流量和按经济流速确定各管段的管径；进行平差计算，确定控制点,并把计算结果标示在计算草图上。求出泵站扬程，并选择水泵型号。3）按消防时的流量和压力要求，进行管网校核计算，要求画出消防时计算草图。（2）给水管网平面布置图：包括以下六项内容1）在各管段上注明计算结果；2）布置消火栓和检修阀门：在各路口和重要建筑物附近必设消火栓，另在“说明”中写明：每120m距离设置消火栓一个；设置检修阀门的数量和位置，应能保证在管网任一处发生事故时能使该处停水检修，并使停水影响范围控制在500m管长以内。3）各节点大样图；4）管件材料一览表（含编号、名称、规格、单位、数量、备注等栏目）；5）说明：尺寸单位，高程单位，管道施工注意事项等等；4、设计说明（1）城市范围原无供水设施，故规划新建水厂一座，位于城市西南角，水厂厂址选在主河流南岸。（2）用水定额：①居民生活用水定额：180L/人.日（平均日）；②由于缺乏实际数据，企业职工生活用水量与公共建筑用水量变化曲线与居民用水量变化曲线一致。③管网漏失水量和未预见水量按以上各项和的20%计算...
