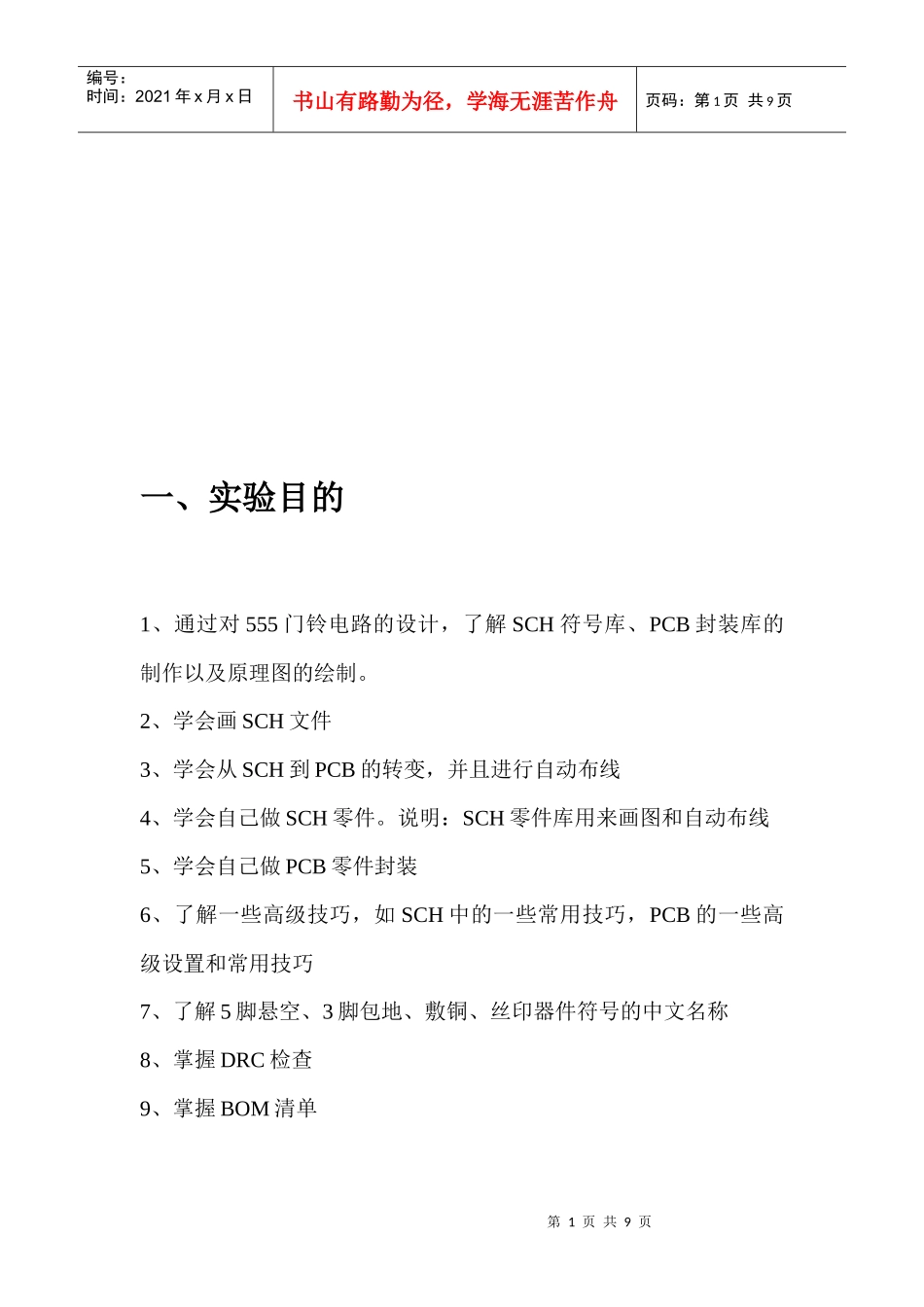

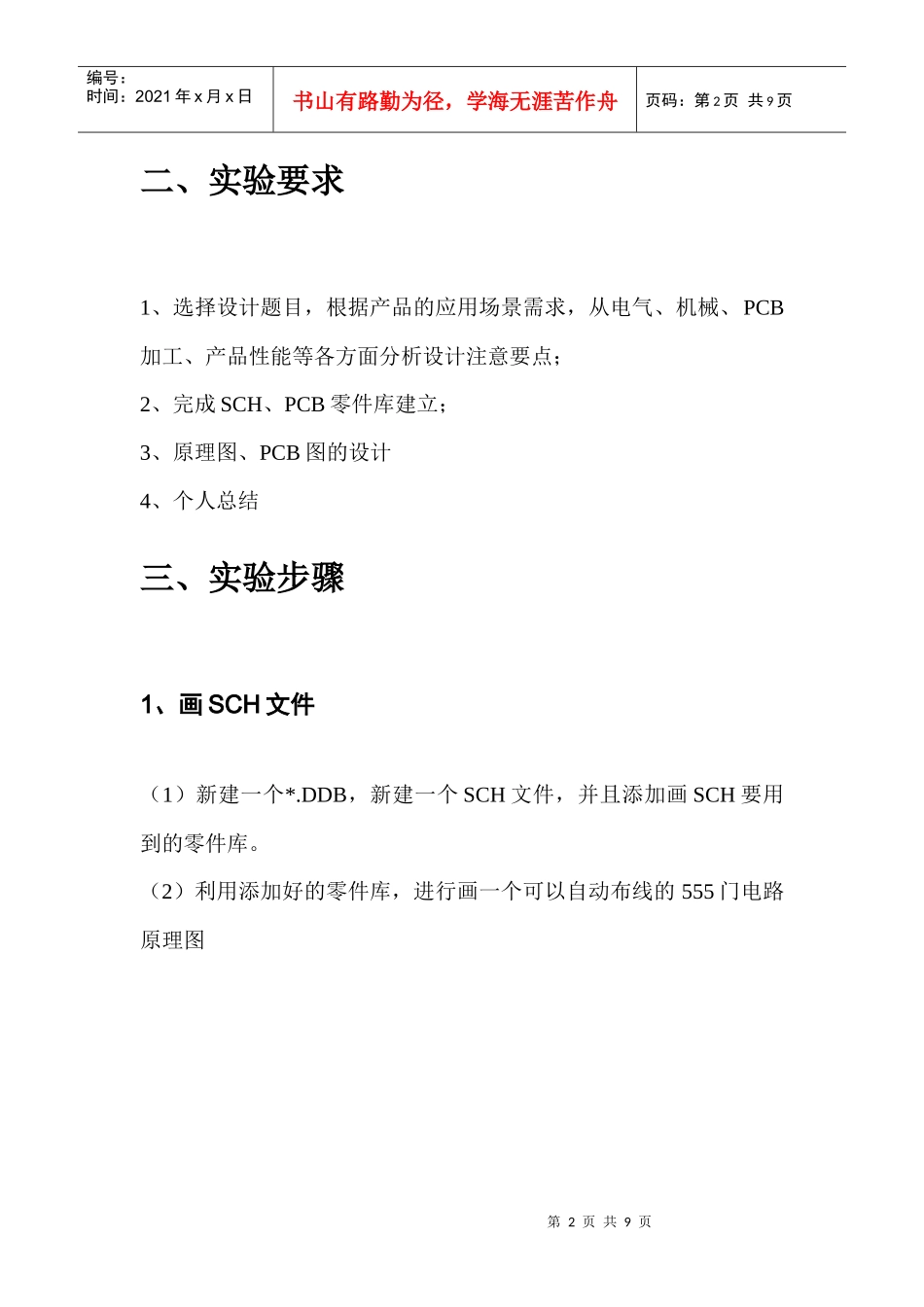

Protel实验报告第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一、实验目的1、通过对555门铃电路的设计，了解SCH符号库、PCB封装库的制作以及原理图的绘制。2、学会画SCH文件3、学会从SCH到PCB的转变，并且进行自动布线4、学会自己做SCH零件。说明：SCH零件库用来画图和自动布线5、学会自己做PCB零件封装6、了解一些高级技巧，如SCH中的一些常用技巧，PCB的一些高级设置和常用技巧7、了解5脚悬空、3脚包地、敷铜、丝印器件符号的中文名称8、掌握DRC检查9、掌握BOM清单第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页二、实验要求1、选择设计题目，根据产品的应用场景需求，从电气、机械、PCB加工、产品性能等各方面分析设计注意要点；2、完成SCH、PCB零件库建立；3、原理图、PCB图的设计4、个人总结三、实验步骤1、画SCH文件（1）新建一个*.DDB，新建一个SCH文件，并且添加画SCH要用到的零件库。（2）利用添加好的零件库，进行画一个可以自动布线的555门电路原理图第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图一：实验原理图利用SCH中的符号库将原理图中所需的元器件绘制于PCB板中，并将各元件用导线连接。2、从SCH到PCB得转变，并布线（1）建立一个PCB文件，并且添加自动布线所必须的封装库；（2）把前面的SCH文件变成PCB板；（3）对PCB进行自动布线。先在在Doument目录下新建一个*.PCB文件，这样做的目的是要让*.SCH和*.PCB在同一目录下，添加自动布线要用到的封装库，然后添加封装库。此时可以将尺寸单位转换一下。先看看SCH中有第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页什么零件，然后倒入SCH中的零件到PCB中。如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可。然后画一个PCB外形框，然后把PCB零件封装移动到里面去。可以先看看尺寸是不是合适，对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件。自动布线之前要校验一下，看看是不是有错误，再开始自动布线。3、做PCB零件封装先将制式转换一下，改成公制，然后新建一个PCB封装。在做之前一定要把封装的起始位置定位成绝对中心，否则做好后的封装无法正常调用。如果对默认的封装不满意可以改一个自己喜欢的。开始做封装时，注意哪些是中文注释。核心问题是焊盘的名称。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页图二：各器件的封装图四、使用的元件实验中会用到各种元器件，在SCH中有默认的零件库，还可以利用添加的零件库，查找所需的零件。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页图三：某些使用到的零件五、厂家文件在建立SCH和PCB等文件时会出现相应的一些文件。第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页图四：厂家文件六、心得体会很渴望自己设计电路原理图（SCH）、电路板（PCB），同时希望从原始SCH到PCB自动布线、再到成品PCB电路板的设计周期可以缩短到1天以内！通过学习之后发现，现在的EDA软件已经达到了几乎无所不能的地步！摸索的学习，耐心的体会，充分的体会什么是成功之母。为了不把不必要的时间浪费在学习PROTEL的初期操作上，但又给渴望快速了解和操作PROTEL，通过学习教程和上网查询相关资料，省第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页走很多不必要的弯路及快速建立信心。现在明白了网络的魅力之一就在于学习的效率很高。通过教程的学习，基本掌握了：1.画画简单的原理图（SCH）2.学会创建SCH零件2.把原理图转换成电路板（PCB）3.对PCB进行自动布线4.学会创建PCB零件库5.学会一些常用的PCB高级技巧。功夫不负有心人，只要努力学，认真学，不断提出问题，不懂得和同学、老师讨论，就可以很快的掌握一门软件语言。学习软件，不比学习理论的书本知识，它要求我们多动手，勤思考。
