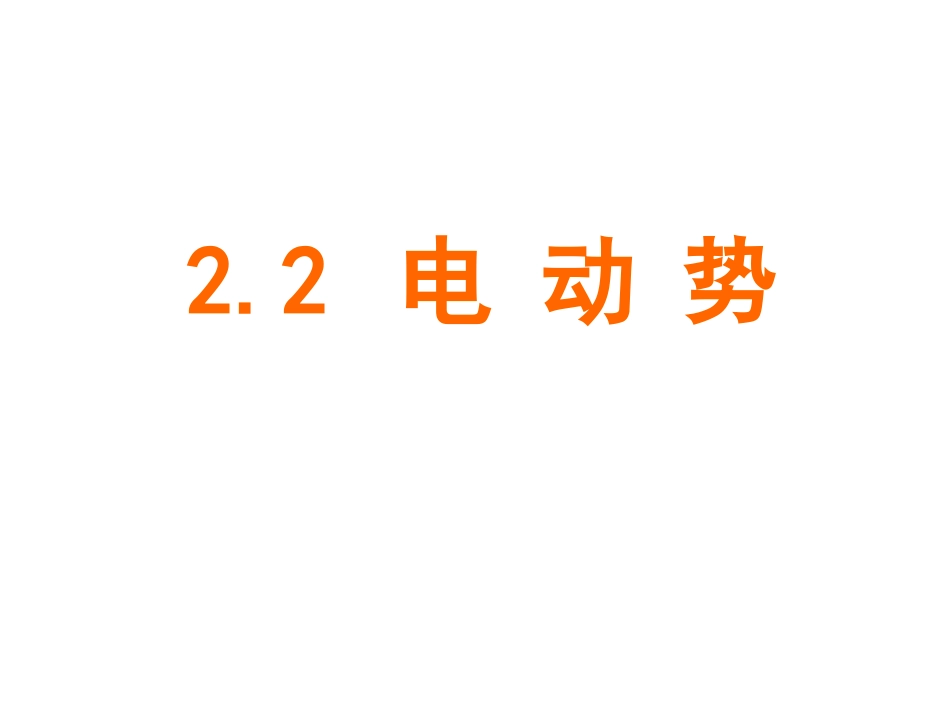

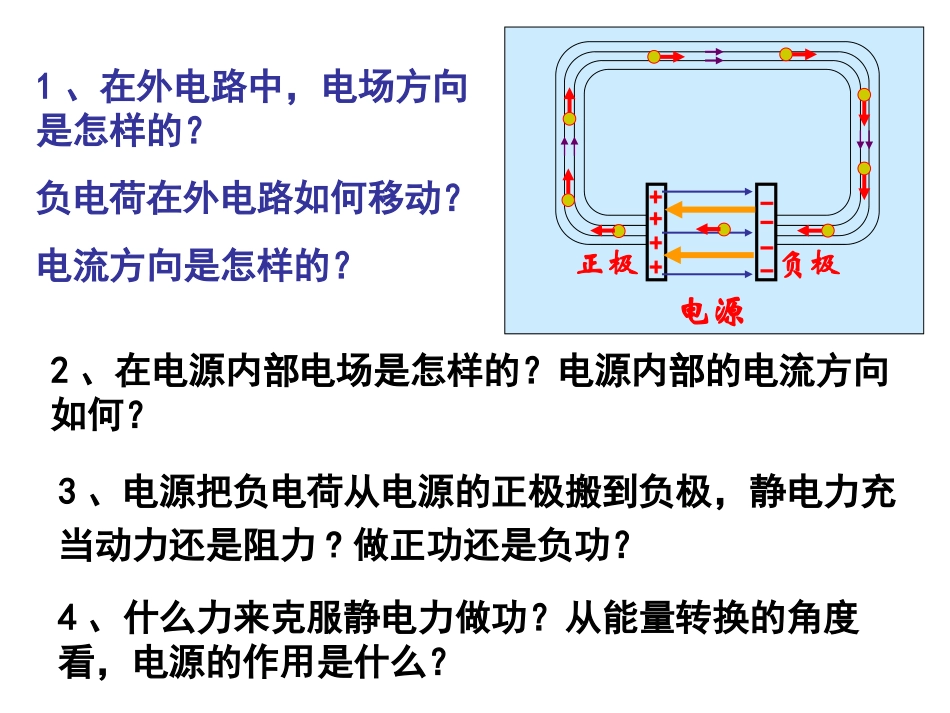

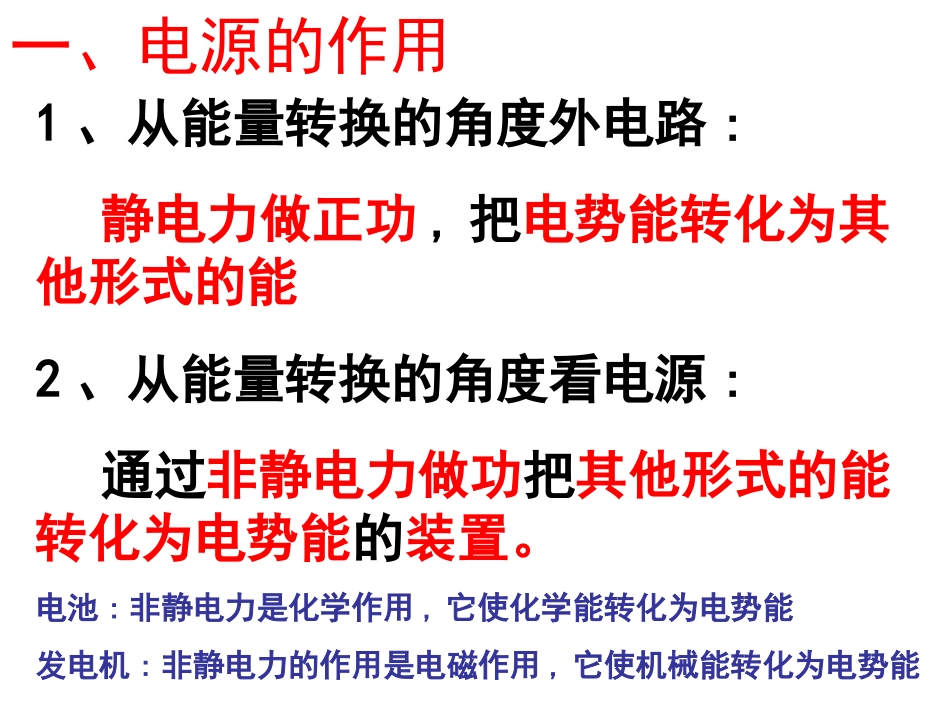

2.2电动势正极负极电源1、在外电路中,电场方向是怎样的?负电荷在外电路如何移动?电流方向是怎样的?2、在电源内部电场是怎样的?电源内部的电流方向如何?3、电源把负电荷从电源的正极搬到负极,静电力充当动力还是阻力?做正功还是负功?4、什么力来克服静电力做功?从能量转换的角度看,电源的作用是什么?1、从能量转换的角度外电路:静电力做正功,把电势能转化为其他形式的能2、从能量转换的角度看电源:通过非静电力做功把其他形式的能转化为电势能的装置。电池:非静电力是化学作用,它使化学能转化为电势能发电机:非静电力的作用是电磁作用,它使机械能转化为电势能一、电源的作用1.数值上等于非静电力把1C的正电荷在电源内部从负极移送到正极所做的功。二、电动势2.公式:EWq3.物理意义:反映电源把其他形式的能转化为电能本领的大小(非静电力做功的本领大小)说一说:电动势是1.5V的物理意义是什么?伏特V1V=1J/C4、单位:6、标量5、特点:电动势由电源中非静电力的特性决定,跟电源的体积、形状无关,与是否联入电路及外电路的情况无关。7、内阻:电源内部也是由导体组成的,也有电阻r,叫做电源的内阻,它是电源的另一重要参数二、电动势电动势与电压的区别电动势:W表示非静电力做功,其他形式的能转化为电能E=W/q表示移动单位正电荷消耗的形式能反映电源把其它形式能转化为电能的本领。E表征电源的性质电压:W表示电场力做功,电能转化为其他形式的能U=W/q表示移动单位正电荷消耗的电势能。反映把电势能转化为其它形式能的本领。U表征电场的性质。电动势与电压的联系电动势的大小等于没有接入电路时两极间的电压单位都是V外内+UUE三、生活中的电池太阳电池干电池1.5v铅蓄电池2v锂电池3v或3.6v锌汞电池1.2v电池放电时能输出的总电荷量,通常以安培小时(A·h)或毫安小时(mA·h)做单位。影响电源的参数电池的容量:内阻r电动势E容量A.在电源内部把正电荷从负极移到正极,非静电力做功,电能增加B.对于给定的电源,移动正电荷,非静电力做功越多,电动势就越大C.电动势越大,说明非静电力在电源内部从负极向正极移送单位电荷量做功越多D.电动势越大,说明非静电力在电源内部把正电荷从负极移送到正极的电荷量越多1、关于电动势,下列说法正确的是()ACAC课堂训练A.电路中每通过1C的电量,电源把2J的化学能转变为电能B.蓄电池未接入电路时两极间的电压为2VC.蓄电池在1s内将2J的化学能转变成电能D.蓄电池将化学能转变为电能的本领比一节干电池(电动势为1.5V)强2、铅蓄电池的电动势为2V,这表示()ABDABD课堂训练电子点火器用的是1号干电池,袖珍收音机用的是7号干电池,新的1号干电池和7号干电池的电动势是否相同?内阻是否相同?问题与练习1手电筒中的干电池给小灯泡供电时,电流为0.3A,在某次接通开关的10S内,一节干电池中有多少化学能转化为电能?问题与练习2如果E=3V,I=2A,请具体说明EI的含义。问题与练习3某个电动势为E的电源工作时,电流为I,乘积EI的单位是什么?从电动势的意义来考虑,EI表示什么?2.3欧姆定律设计实验研究导体两端的电压与电流的关系1.实验器材的选择①测电压——电压表②测电流——电流表③电源、开关、导线、用于研究的导体④滑动变阻器2.实验电路的设计AVESRA测量电路:伏安法控制电路:分压电路可以提供从零开始连续变化的电压设计实验研究导体两端的电压与电流的关系1.实验器材的选择①测电压——电压表②测电流——电流表③电源、开关、导线、用于研究的导体④滑动变阻器2.实验电路的设计AVESRAVESRAAVESRAAVESRA3.实验数据的记录U/VI/A4.实验数据的分析利用描点作图的方法来分析数据最为直观U/VI/AOABR=UI演示电阻导体两端的电压与通过导体的电流大小的比值。3、公式:4、单位:2、物理意义:1、定义:兆欧(MΩ)千欧(kΩ)国际单位制中欧姆(Ω)反映了导体对电流的阻碍作用IUR只跟导体本身性质有关,与电流无关欧姆定律一.欧姆定律1.内容:导体中的电流跟导体两端的电压U成正比,跟导体的电阻R成反比2.关系式:I=UR3.适用范围:只适用于金属和电解液导电,不适用于气态导体和半导体二.导体的伏安特性曲线1.实际应用中...
