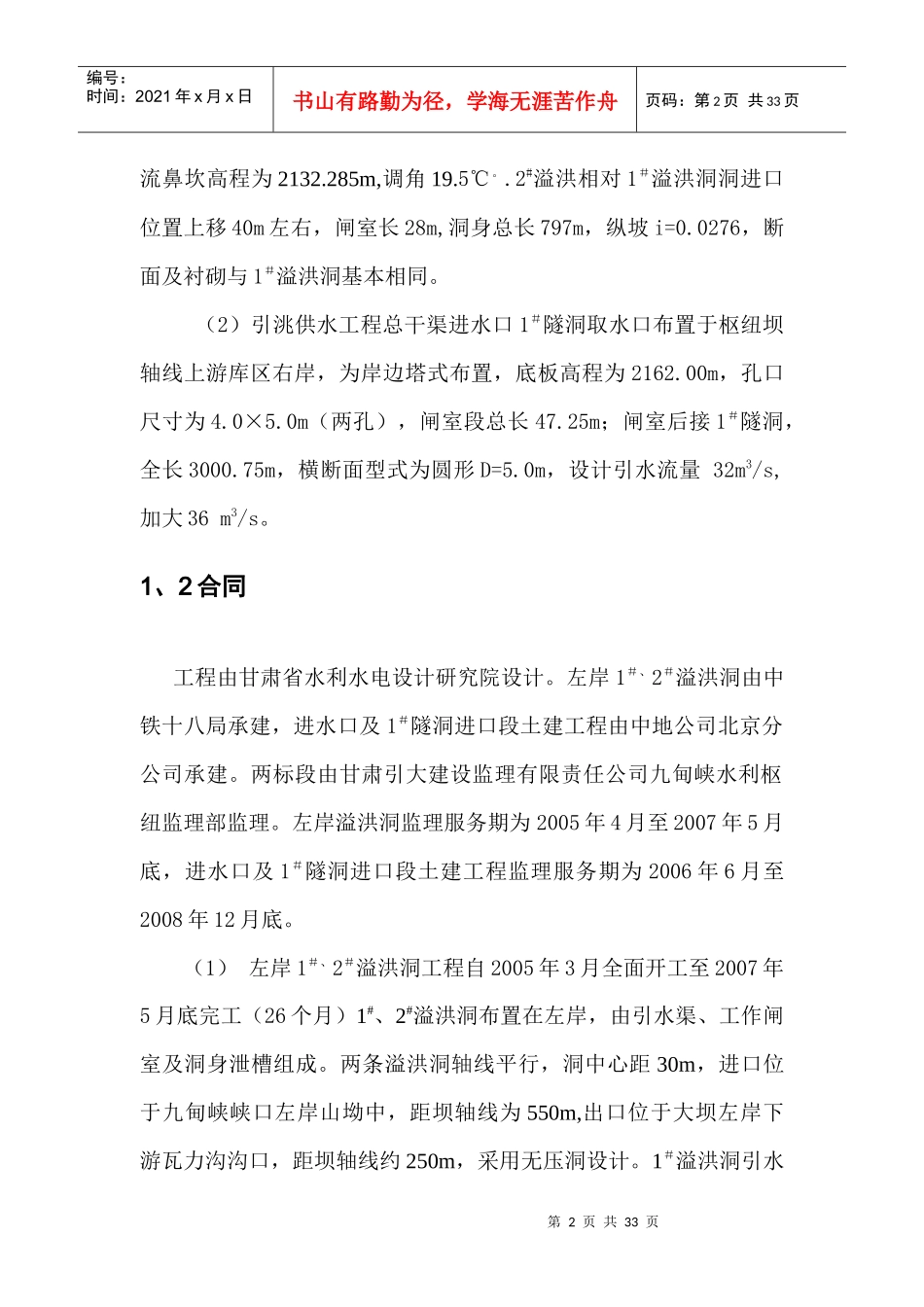

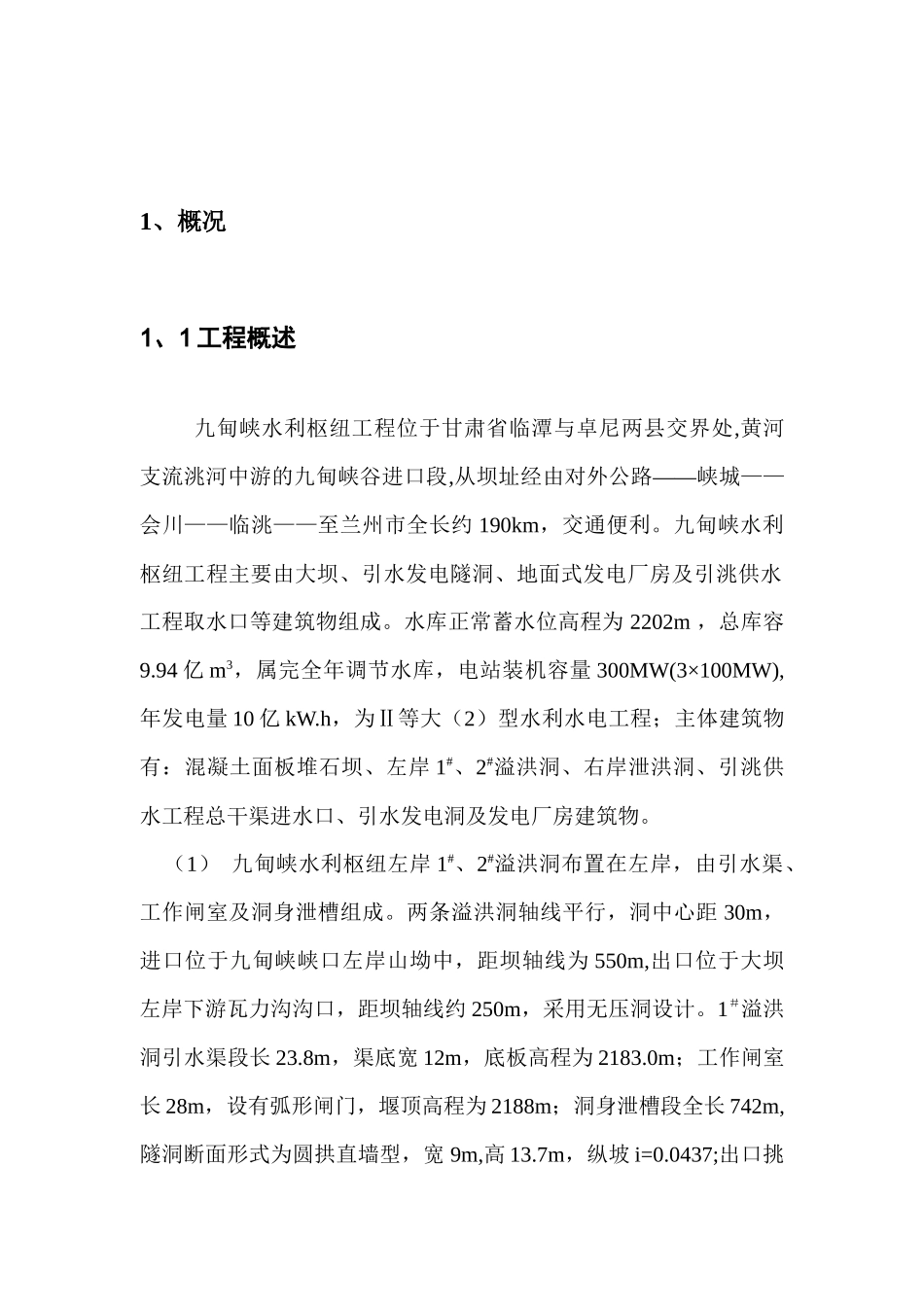

1、概况1、1工程概述九甸峡水利枢纽工程位于甘肃省临潭与卓尼两县交界处,黄河支流洮河中游的九甸峡谷进口段,从坝址经由对外公路——峡城——会川——临洮——至兰州市全长约190km，交通便利。九甸峡水利枢纽工程主要由大坝、引水发电隧洞、地面式发电厂房及引洮供水工程取水口等建筑物组成。水库正常蓄水位高程为2202m，总库容9.94亿m3，属完全年调节水库，电站装机容量300MW(3×100MW),年发电量10亿kW.h，为Ⅱ等大（2）型水利水电工程；主体建筑物有：混凝土面板堆石坝、左岸1#、2#溢洪洞、右岸泄洪洞、引洮供水工程总干渠进水口、引水发电洞及发电厂房建筑物。（1）九甸峡水利枢纽左岸1#、2#溢洪洞布置在左岸，由引水渠、工作闸室及洞身泄槽组成。两条溢洪洞轴线平行，洞中心距30m，进口位于九甸峡峡口左岸山坳中，距坝轴线为550m,出口位于大坝左岸下游瓦力沟沟口，距坝轴线约250m，采用无压洞设计。1＃溢洪洞引水渠段长23.8m，渠底宽12m，底板高程为2183.0m；工作闸室长28m，设有弧形闸门，堰顶高程为2188m；洞身泄槽段全长742m,隧洞断面形式为圆拱直墙型，宽9m,高13.7m，纵坡i=0.0437;出口挑第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页流鼻坎高程为2132.285m,调角19.5℃。.2#溢洪相对1＃溢洪洞洞进口位置上移40m左右，闸室长28m,洞身总长797m，纵坡i=0.0276，断面及衬砌与1＃溢洪洞基本相同。（2）引洮供水工程总干渠进水口1＃隧洞取水口布置于枢纽坝轴线上游库区右岸，为岸边塔式布置，底板高程为2162.00m，孔口尺寸为4.0×5.0m（两孔），闸室段总长47.25m；闸室后接1＃隧洞，全长3000.75m，横断面型式为圆形D=5.0m，设计引水流量32m3/s,加大36m3/s。1、2合同工程由甘肃省水利水电设计研究院设计。左岸1＃、2＃溢洪洞由中铁十八局承建，进水口及1＃隧洞进口段土建工程由中地公司北京分公司承建。两标段由甘肃引大建设监理有限责任公司九甸峡水利枢纽监理部监理。左岸溢洪洞监理服务期为2005年4月至2007年5月底，进水口及1＃隧洞进口段土建工程监理服务期为2006年6月至2008年12月底。（1）左岸1＃、2＃溢洪洞工程自2005年3月全面开工至2007年5月底完工（26个月）1#、2#溢洪洞布置在左岸，由引水渠、工作闸室及洞身泄槽组成。两条溢洪洞轴线平行，洞中心距30m，进口位于九甸峡峡口左岸山坳中，距坝轴线为550m,出口位于大坝左岸下游瓦力沟沟口，距坝轴线约250m，采用无压洞设计。1＃溢洪洞引水第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页渠段长23.8m，渠底宽12m，底高程2183.0m；工作闸室长28m，设有弧形闸门，堰顶高程2188m；洞身泄槽段长742m,隧洞断面为圆拱直墙型，宽9m,高13.7m，纵坡i=0.0437;出口挑流鼻坎高程为2132.285m,调角19.5℃,2#溢洪洞相对1＃溢洪洞进口位置上移40m左右，闸室长28m,洞身总长797m，纵坡i=0.0276，断面及衬砌与1＃溢洪洞基本相同。（2）进水口及1＃隧洞进口段土建工程自2006年6月全面开工至2007年10月月底完工（15个月），1＃隧洞取水口布置于枢纽坝轴线上游库区右岸，为岸边塔式布置，地板高程2162.00m，孔口尺寸4.0×5.0m（两孔），闸室段总长47.25m；闸室后接1＃隧洞，全长3000.75m，横断面型式为圆形D=5.0m，设计引水流量32m3/s,加大36m3/s。2、监理工作甘肃引大建设监理有限责任公司领导非常重视和关心九甸峡水利枢纽工程的监理任务，对工程现场监理机构的成立及工作作了认真地安排部署。自工程开工伊始，及时成立了九甸峡水利枢纽工程监理的组织机构，充实并加强了监理人员技术力量，按合同要求和业主确定的目标，顺利地完成了九甸峡水利枢纽工程我部监理的两个工程的监理任务。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页2、1监理组织2、1、1监理机构甘肃引大建设监理有限责任公司结合九甸峡工程特点及实际情况,组成了以工程部位管理结合甘肃引大建设监理有限责任公司-九甸峡监理部直线管理机构，实行总监理工程师负责制。即以总监理工程师为首，领导项目监理工程师及现场监理工程师，组...
