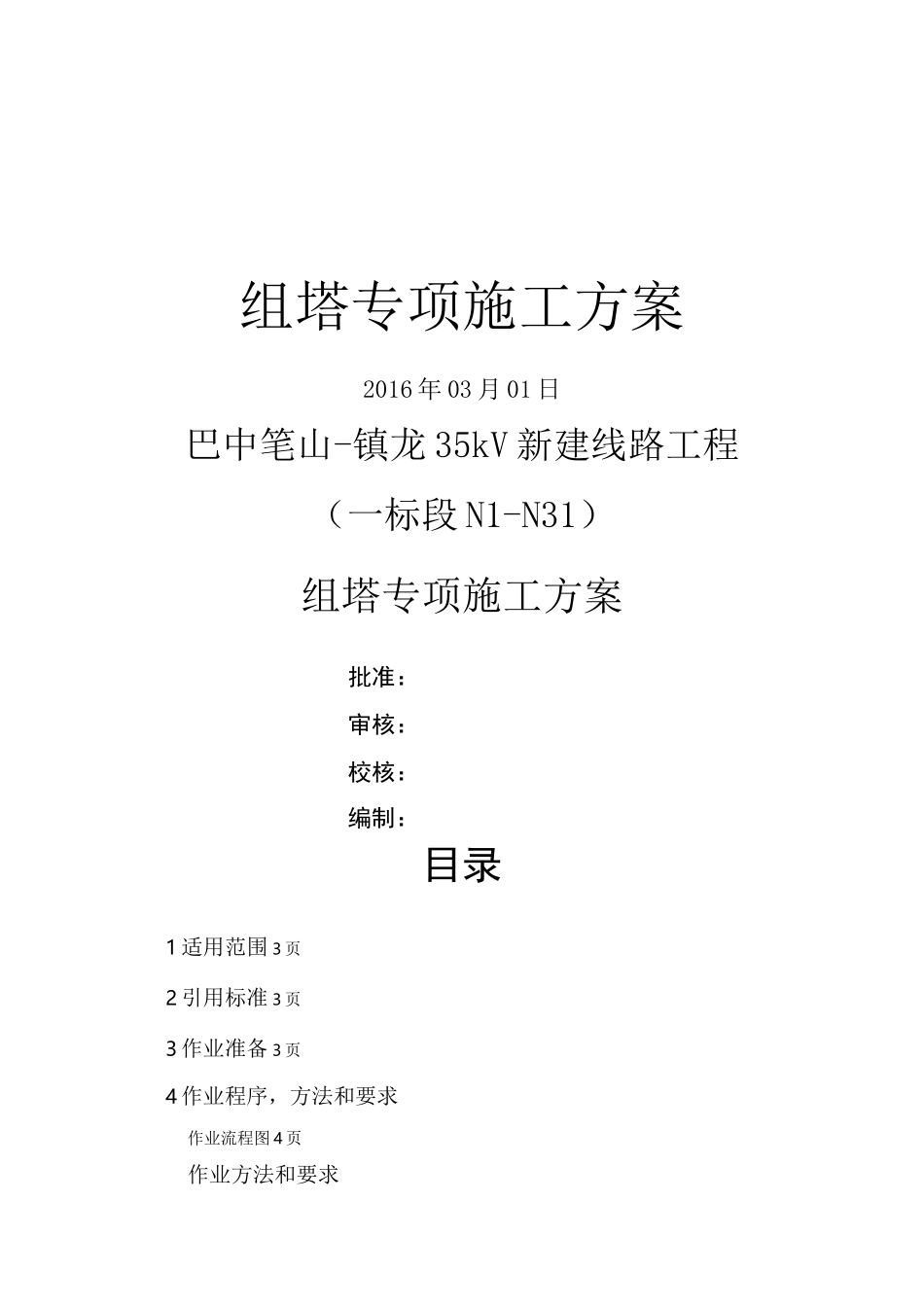

组塔专项施工方案_第1页
1/21

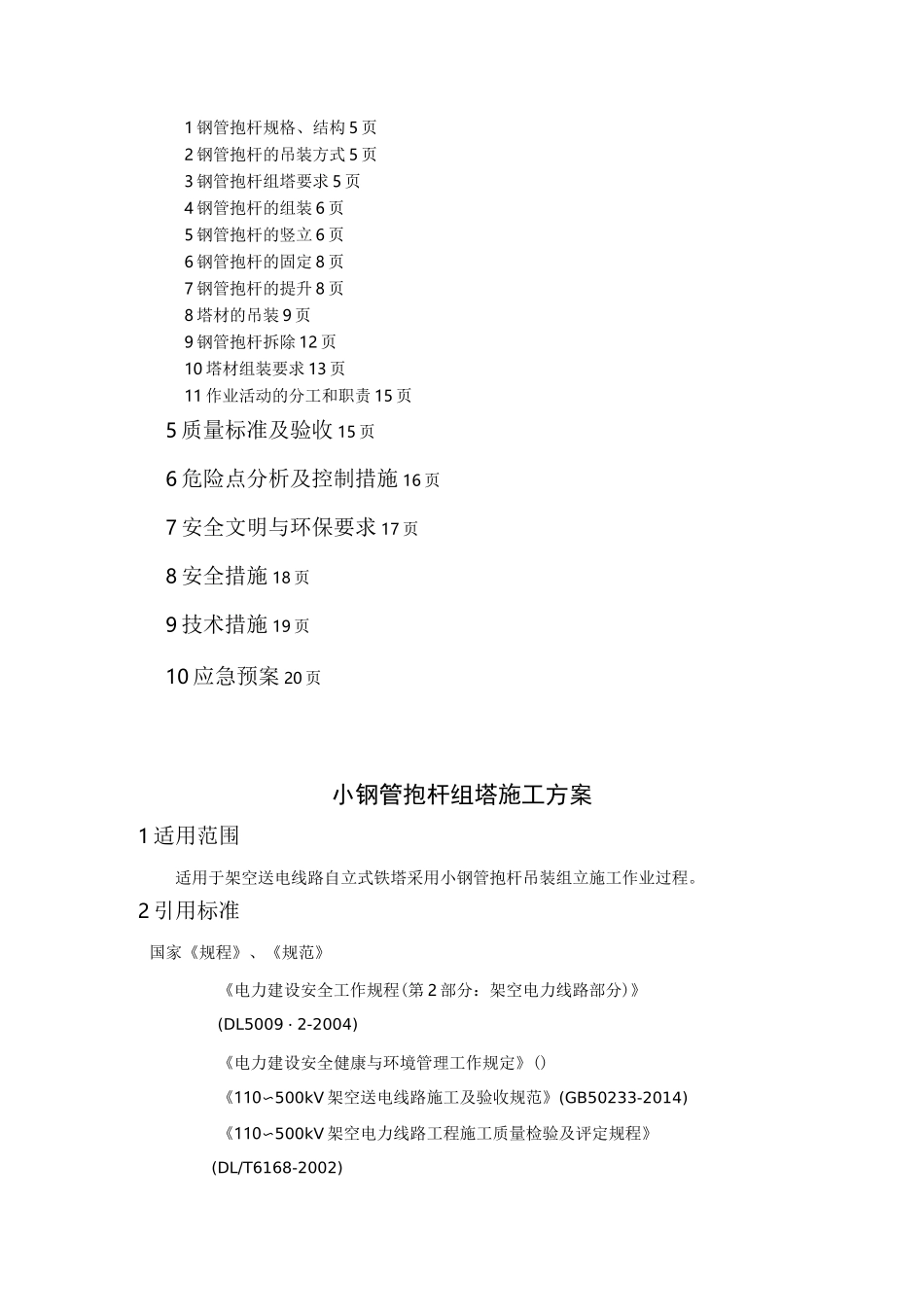

组塔专项施工方案_第2页
2/21
组塔专项施工方案_第3页
3/21
组塔专项施工方案2016年03月01日巴中笔山-镇龙35kV新建线路工程(一标段N1-N31)组塔专项施工方案批准:审核:校核:编制:目录1适用范围3页2引用标准3页3作业准备3页4作业程序,方法和要求作业流程图4页作业方法和要求1钢管抱杆规格、结构5页2钢管抱杆的吊装方式5页3钢管抱杆组塔要求5页4钢管抱杆的组装6页5钢管抱杆的竖立6页6钢管抱杆的固定8页7钢管抱杆的提升8页8塔材的吊装9页9钢管抱杆拆除12页10塔材组装要求13页11作业活动的分工和职责15页5质量标准及验收15页6危险点分析及控制措施16页7安全文明与环保要求17页8安全措施18页9技术措施19页10应急预案20页小钢管抱杆组塔施工方案1适用范围适用于架空送电线路自立式铁塔采用小钢管抱杆吊装组立施工作业过程。2引用标准国家《规程》、《规范》《电力建设安全工作规程(第2部分:架空电力线路部分)》(DL5009・2-2004)《电力建设安全健康与环境管理工作规定》()《110〜500kV架空送电线路施工及验收规范》(GB50233-2014)《110〜500kV架空电力线路工程施工质量检验及评定规程》(DL/T6168-2002)《电力建设工程施工技术管理导则》(2003版)1.钢管抱杆规格、结构壁(m—每段长铁塔总长组鶴段重段r-r合计重(((kg(kg)备本公司制定的程序文件《送电线路施工过程控制程序》(编号:MP16)《高处作业控制程序》(编号:MP21)3作业准备作业所需的机具、工具、仪器、仪表的规格及要求铁塔吊装组立所需的主要工器具由公司机具站发放;对于自购的工器具,必须经检验合格并提供相关证明后方可使用。作业前的准备工作及条件1.按图及领料表领取塔材和材料,在现场清点后有序堆放。2.对施工现场影响组立施工的障碍物清理完毕。3.按本作业标准或相关“技术措施”领取施工工器具。4.组织全部施工人员认真学习本作业标准及相关《规程》;施工安全、技术交底已完成。5.对照《110-500kV架空送电线路施工及验收规范》(以下简称《规范》)和《基础作业标准》中有关规定及要求,对铁塔基础相关参数进彳丁复测检查,凡是不符合《规范》要求的,必须在组塔之前处理好。4作业程序、方法和要求作业流程图作业方法和要求2、起吊抱杆、打临时拉线钢管抱杆规格有三种,材质均为16Mn无缝钢管;分为两段,段与段之间采用法兰连接,法兰之间采用级M16X55双帽螺栓连接,并配备垫圈。具体参数见下表:4、吊装就位作业流程塔底段组立规外序(m提升或调整抱杆、序号抱杆规格抱杆顶端偏离抱杆铅垂线水平距离L(m)备注1©1082©1213©1501©10882955110段间法兰连接2©12152972145段间法兰连接3©1501229100200段间法兰连接2.钢管抱杆的吊装方式塔材吊装采用片吊或根吊,现场布置以钢管抱杆为中心组成一个起吊系统先将钢管抱杆尽可能布置于带脚钉的塔腿内侧,以利于抱杆根部固定和操作方便;采用四根外浪风的方法进行塔材吊装。3.钢管抱杆组塔要求(1)各种钢管抱杆倾斜角B均控制在10°以内,即偏即抱杆顶端偏离抱杆铅垂线水平距离小于下表要求,具体见下图及下表:(2)使用钢管抱杆组塔时,应严格控制起吊重量,起吊重量按照抱杆的轴向压力计算,起吊时禁止超重。被起吊的吊件应头轻脚重,并用①16麻绳留住控制(留绳对地夹角Y<45°),使塔材与塔身之间保持〜的安全距离,以免挂在已安装的塔身上,同时也有利于塔材就位。浪风绳的对地夹角a不得超过45°。具体见下表:序号抱杆规格抱杆取大起吊重里(kg)备注1©108<3002©121<4003©150<500慢牵引钢冈丝绳,使抱杆沿着主滑车下方距离米处绑一井艮与主角钢紧密连接(上下滑动),另一侧成环形,并将钢管抱环在里面,同时在抱杆临时拉线向四面用©11X150m的钢抱杆,待抱杆顶部超过主7摘除顶端的卸扣。继续起吊线的松紧度,困绑抱杆根4.钢管抱杆的组装(1)组装前应认真检查钢管抱杆底部、顶部和连接处的焊接情况,如发现开焊、裂纹、焊缝不饱满且有锈蚀及杆身弯曲等影响钢管抱杆杆身强度的情况,必须更换,严禁使用。(2)将段与段之间用专用级M16X55双帽螺栓连接,并加装垫圈,钢管抱杆连接时,所有螺栓孔均需安装螺栓且紧固力矩要求±90N・m。钢管抱杆的弯曲值SW1/1000XL(L为钢管抱杆整体长度)。5.钢管抱杆的竖立(1)最底一段塔身组装:最底一...
