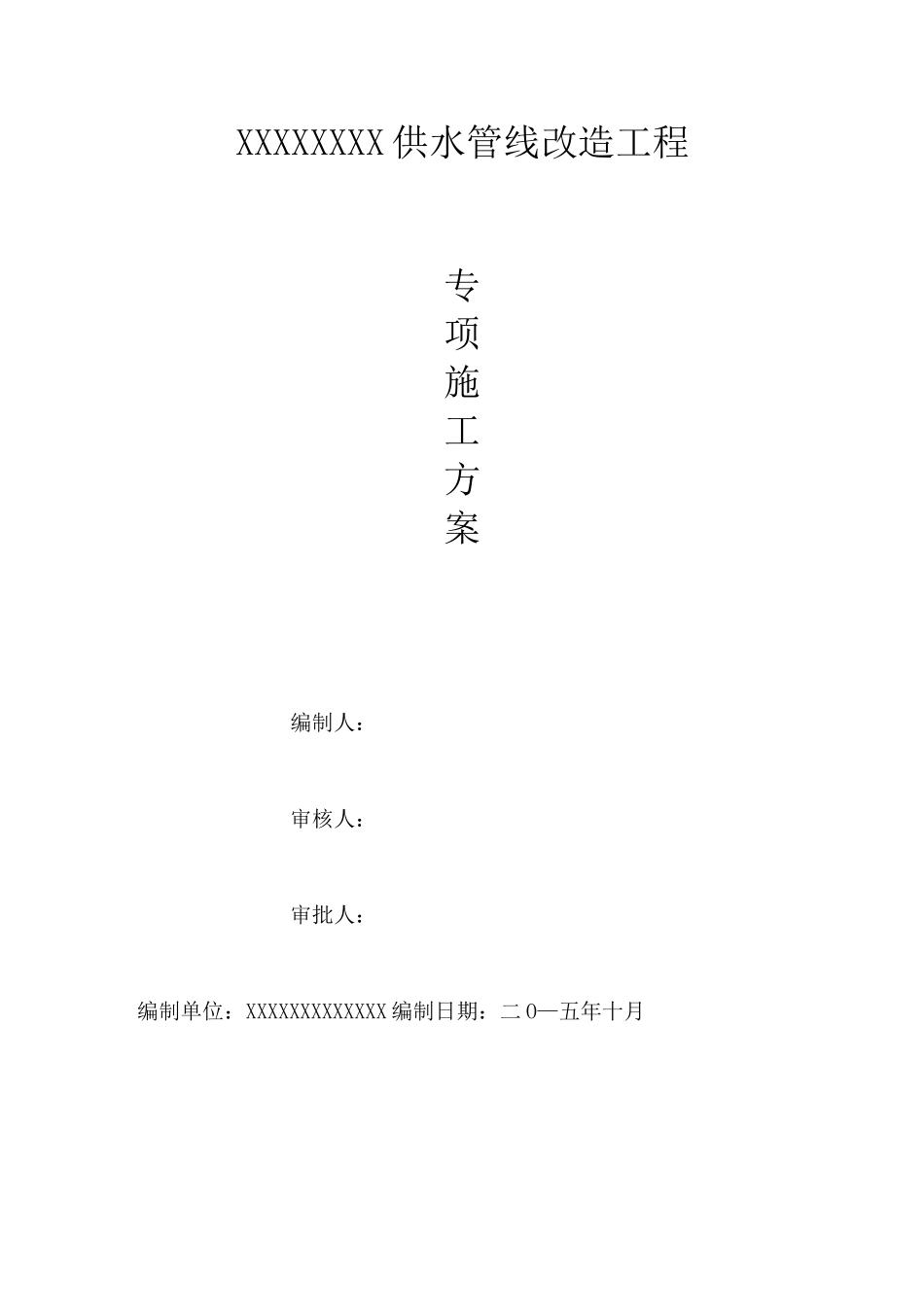

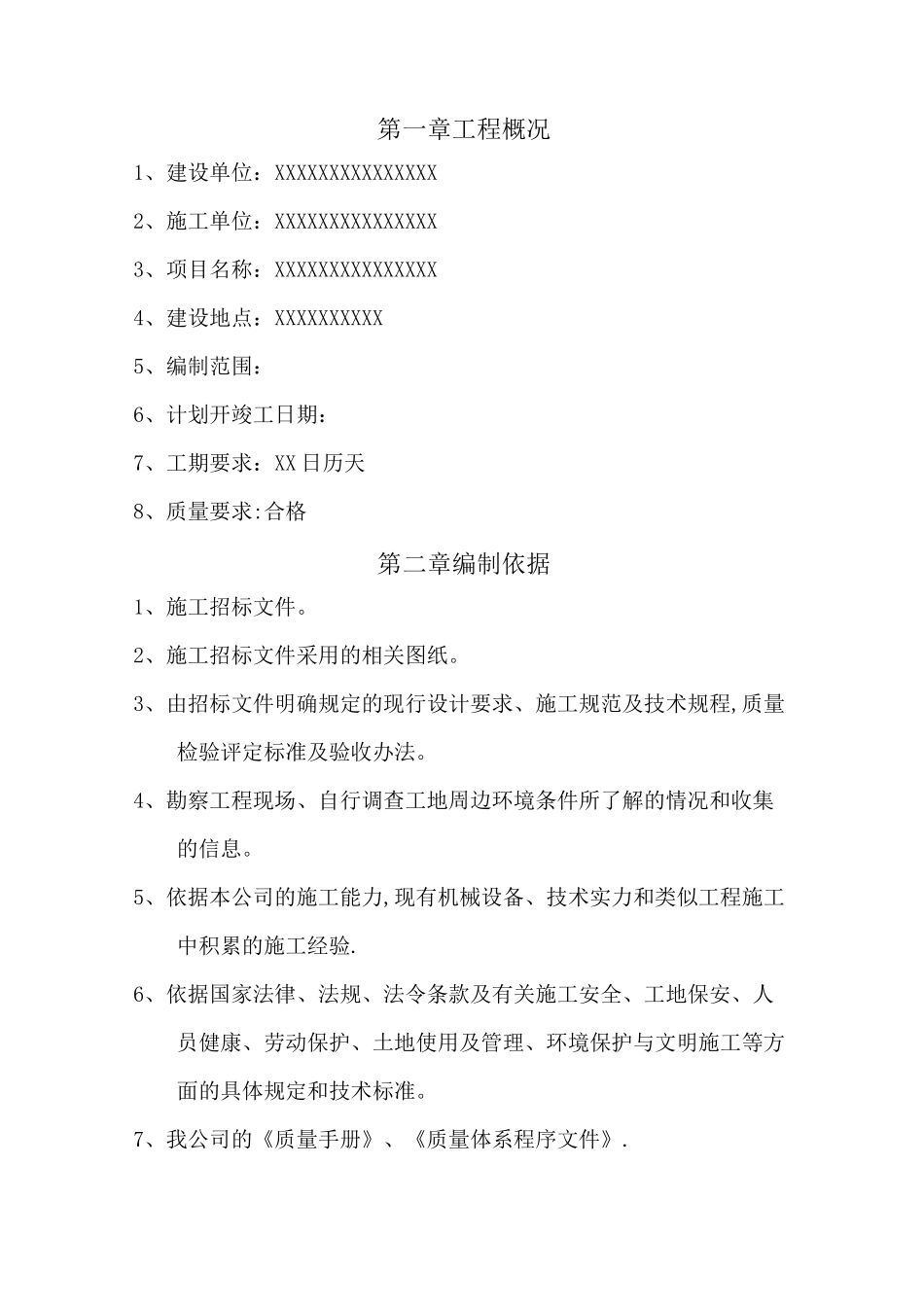

XXXXXXXX供水管线改造工程专项施工方案编制人：审核人：审批人：编制单位：XXXXXXXXXXXXX编制日期：二O—五年十月第一章工程概况1、建设单位：XXXXXXXXXXXXXXX2、施工单位：XXXXXXXXXXXXXXX3、项目名称：XXXXXXXXXXXXXXX4、建设地点：XXXXXXXXXX5、编制范围：6、计划开竣工日期：7、工期要求：XX日历天8、质量要求:合格第二章编制依据1、施工招标文件。2、施工招标文件采用的相关图纸。3、由招标文件明确规定的现行设计要求、施工规范及技术规程,质量检验评定标准及验收办法。4、勘察工程现场、自行调查工地周边环境条件所了解的情况和收集的信息。5、依据本公司的施工能力,现有机械设备、技术实力和类似工程施工中积累的施工经验.6、依据国家法律、法规、法令条款及有关施工安全、工地保安、人员健康、劳动保护、土地使用及管理、环境保护与文明施工等方面的具体规定和技术标准。7、我公司的《质量手册》、《质量体系程序文件》.8、国家、地方、行业现行的有关建设规范和标准。第三章施工计划1、本程甲方要求总工期为25日历天，我公司计划用25天完成全部施工内容收，并交付甲方使用。2、根据本工程施工之特点和工期要求，为配合业主工程的施工进度,合理组织施工，拟将室外工程划分为：土方开完、管道安装、土方回填三个施工分项进行交叉流水组织施工。3、如场地满足堆管沟土的要求，应合理组织存放临时堆土场地，及时组织管道的开挖和回填，避免雨天发生已经开挖的管道被掩埋或堵塞，形成二次施工，造成损失，同时可安排道路基础施工。4、具体施工时间安排详见下表施工进度计划横道图1天度进工施Z481D1Z14183DZZ3135斃2□□□□□□□□□□□□3□SS□□□□□□□□□□勾管.宀E411-7□□J□□□□□□□6□□□□□□□□□4□□□□□□□□□□□3□□□□□□□□□□□S0第四章施工工艺技术、测量1、施工控制网的设立根据施工总平面图上室外道路和管道各标注点、座标位置、基线、基点的数据及业主给定的永久性座标和高程,用经纬仪、水平仪或全站仪、钢尺采用外控法进行控制网点测设。2、构筑物、管线放线（1）在适当的位置设置水平、垂直基准点。（2）结合座标位置运用线锤、钢尺、纱线等工具放出管线、检查井、阀门井等的水平和垂直线，并做好标志.（3）如发觉现场与图纸所标识的坐标点有冲突时，及时通知业主和监理单位，适当调整以满足施工要求,并确保工程施工进度.二、沟槽开挖与验收1、首先，按施工图要求测出管道的坐标及标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度.其坐标和标高应符合设计要求，偏差不得超过质量标准的有关规定。2、当设计无规定时,其沟槽底的宽度应符合下表要求：沟底槽宽尺寸表管材名称管径DN(mm)50〜75100〜200250~350400〜450500〜600铸铁管、钢管、石棉水泥0。70.80。91。11.5陶土管0.80。81。01。21.6钢筋混凝土管0.91.01。01.31.7注：①当管径大于100mm时，对任何管材底为DW+0。6m（DW为管箍外径）.②当用支撑板加固管沟时，沟底净完加0。1m,当沟深大于2.5m时,每增加lm,净宽1、清扫管膛将管道内的杂物清理干净，并检查管道有无裂缝和砂眼。管道承口内部及插口外部飞刺、铸砂等应预先铲掉，沥青漆用喷灯或气焊烤掉，再用钢丝刷除去污物。2、管材、管件、阀门等就位1）、散管和下管:散管指将检查并疏通好的管子散开摆好.下道是将管子从地面放入沟槽内.人工下管时，将绳索的一端拴固在地锚上,拉住绕过管子的另一端，并在沟边斜放滑木至沟底，用撬杠将管子移至沟边，再慢慢放绳，使管子沿滑木滚下。若管子较重，拉绳困难时,可把绳子的另一端在地锚上绕几圈,依靠绳子与桩的磨擦力可较省力，且可避免管子冲击而造成断裂或其它事故.拉绳不少于两根，沟底不能站人，人保操作安全。下至沟底的镀锌钢管应将对调直和稳固.遇有需要安装阀门、消火栓处,应先将阀门与其配合的短管安装好，而不能先将短管与管子连接后再与阀门连接.2）、管道安装2。1、管道法兰连接：室外给水管道采用法兰连接一般用于阀门、水表的连接处.管道接口法半不得埋在壤中,应安装在检查井内。给水检查井内的管道安装，如设计无要求，井壁距法兰（或承口）距离为:管径D...
