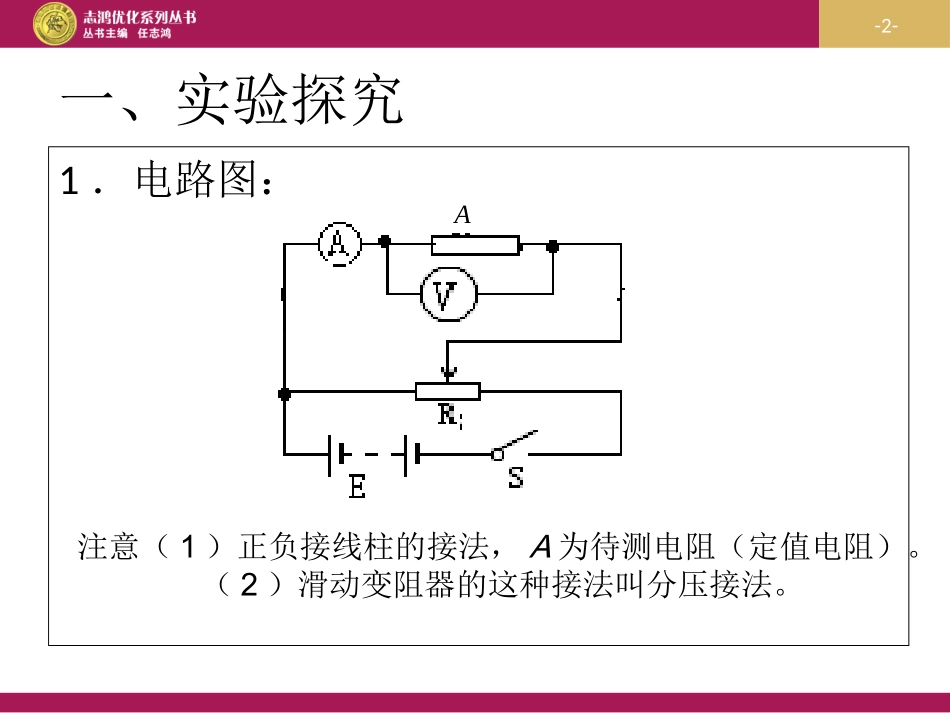

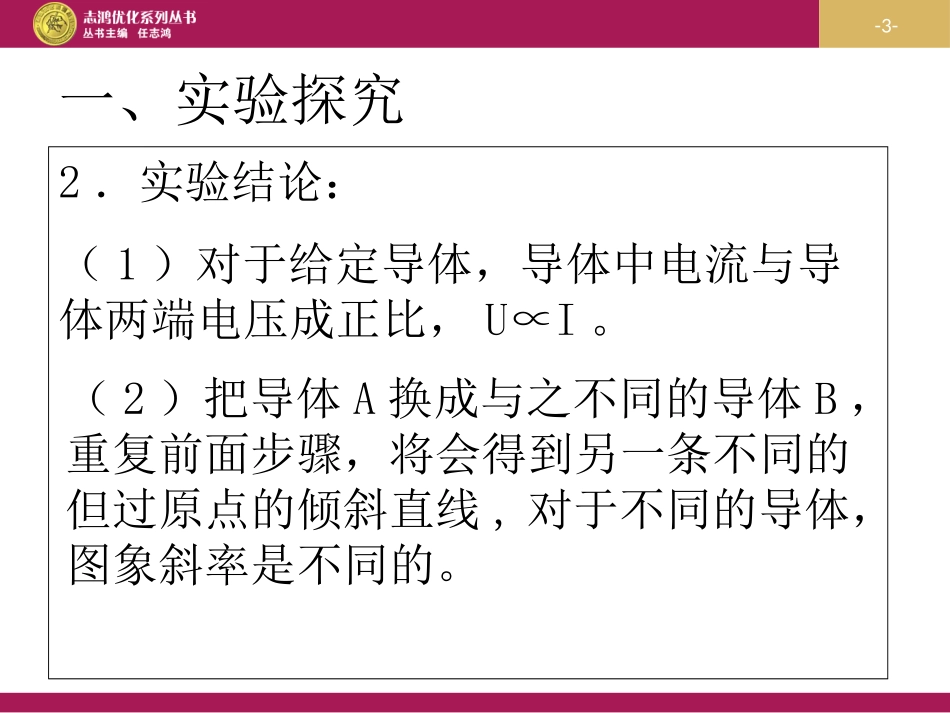

33欧姆定律欧姆定律-2-1．电路图：一、实验探究注意（1）正负接线柱的接法，A为待测电阻（定值电阻）。（2）滑动变阻器的这种接法叫分压接法。A-3-2．实验结论：一、实验探究（2）把导体A换成与之不同的导体B，重复前面步骤，将会得到另一条不同的但过原点的倾斜直线,对于不同的导体，图象斜率是不同的。（1）对于给定导体，导体中电流与导体两端电压成正比，U∝I。-4-二、新课讲授（2）电阻定义式：R=U/I（3）单位：电压单位用伏特（V），电流单位用安培（A），电阻单位用欧姆，符号Ω，且lΩ=1V／A。（1）电阻定义：导体两端电压与通过导体电流的比值，叫做这段导体的电阻。-5-二、新课讲授2．欧姆定律（2）表达式：I=U/R（3）注意：式子中的三个量R、U、I必须对应着同一个研究对象。（1）内容：导体中电流强度跟它两端电压成正比，跟它的电阻成反比。（4）适用条件：纯电阻电路（如金属、电解液等）-6-二、新课讲授3．导体的伏安特性曲线用纵坐标表示电流I，横坐标表示电压U，这样画出的I-U图象叫做导体的伏安特性曲线。4．线性元件与非线性元件（1）金属导体、电解液的伏安特性曲线是一条过原点的直线，这样的元件叫线性元件。（2）气体导体、半导体的伏安特性曲线不是一条直线，这样的元件叫非线性元件。导体A、B的伏安特性曲线-7-三、实例探究【例】若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4A.如果所加电压变为原来的2倍，则导体中的电流多大?解析：依题意：得：I0＝1.0A又因为：所以：I2=2I0＝2.0A-8-四、课堂小结1.R=U/I仅仅是电阻的定义式，而不是决定式，电阻的大小不决定于电压和电流。3.如果伏安特性曲线是一条直线，这样的元件叫线性元件；如果导体的伏安特性曲线不是直线，这样的元件叫非线性元件。2.使用欧姆定律应当注意电压U、电流I和电阻R必须是属于同一导体，使用欧姆定律还应当注意它的适用条件为纯电阻电路。-9-1、根据欧姆定律，下列说法中正确的是()A．从关系式U＝IR可知，导体两端的电压U由通过它的电流I和它的电阻R共同决定B．从关系式R＝U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从关系式I＝U/R可知，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比D．从关系式R＝U/I可知，对一个确定的导体来说，所加的电压跟通过导体的电流的比值是一定值五、自主学习评价CD-10-2、鸟落在110kV的高压输电线上，虽然通电的高压线是祼露的确电线，但鸟仍然安然无恙，这是因为（）A．鸟有耐高压的天性B．鸟脚是干燥的，所以鸟体不导电C．鸟两脚间的电压几乎为零D．鸟体电阻极大，所以无电流通过3、如图所示是某导体的伏安特性曲线，由图可知错误的是()A．导体的电阻是25ΩB．导体的电阻是0.04ΩC．当导体两端的电压是10V时，通过导体的电流是0.4AD．当通过导体的电流是0.1A时，导体两端的电压是2.5VBC-11-谢谢！
