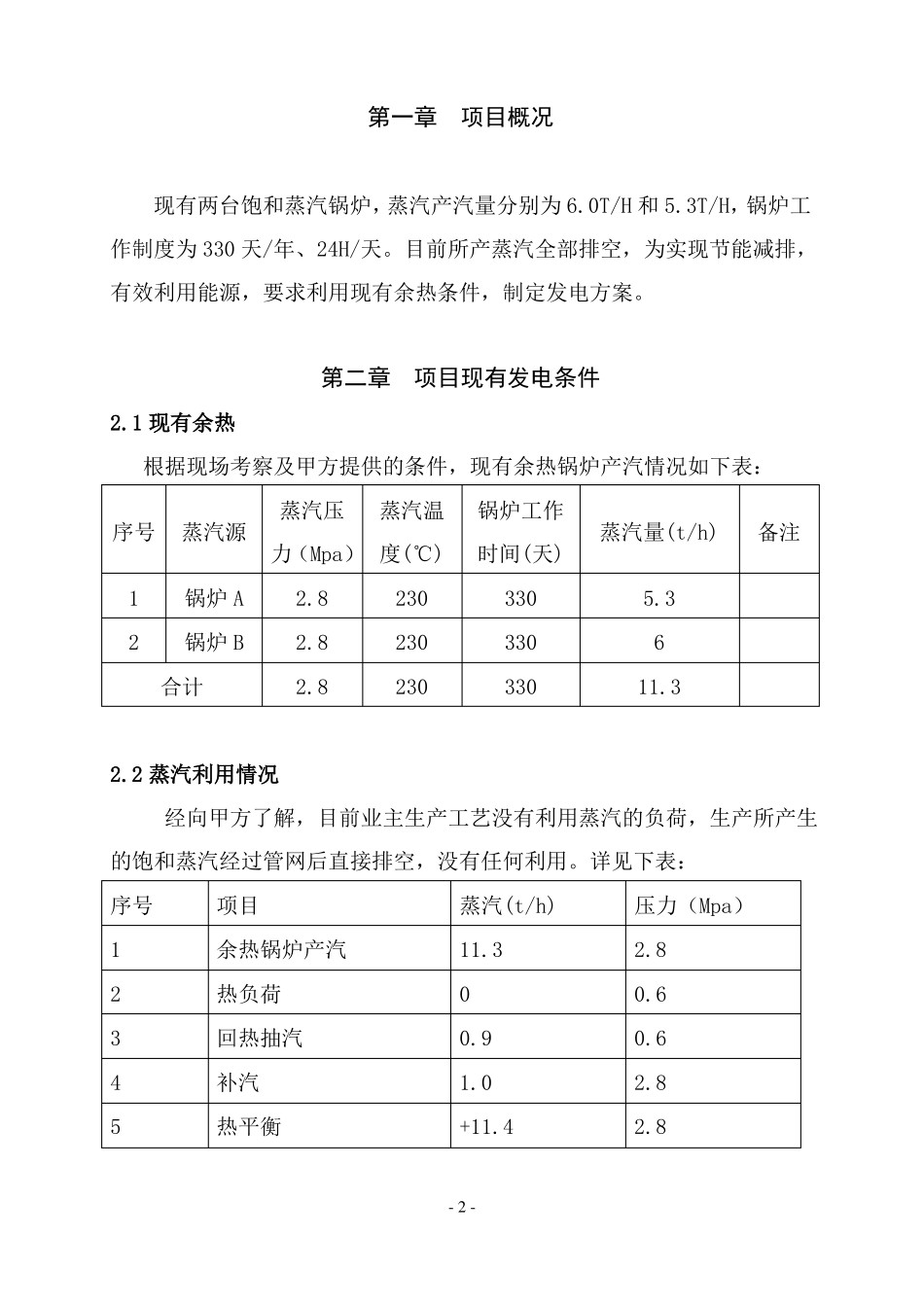

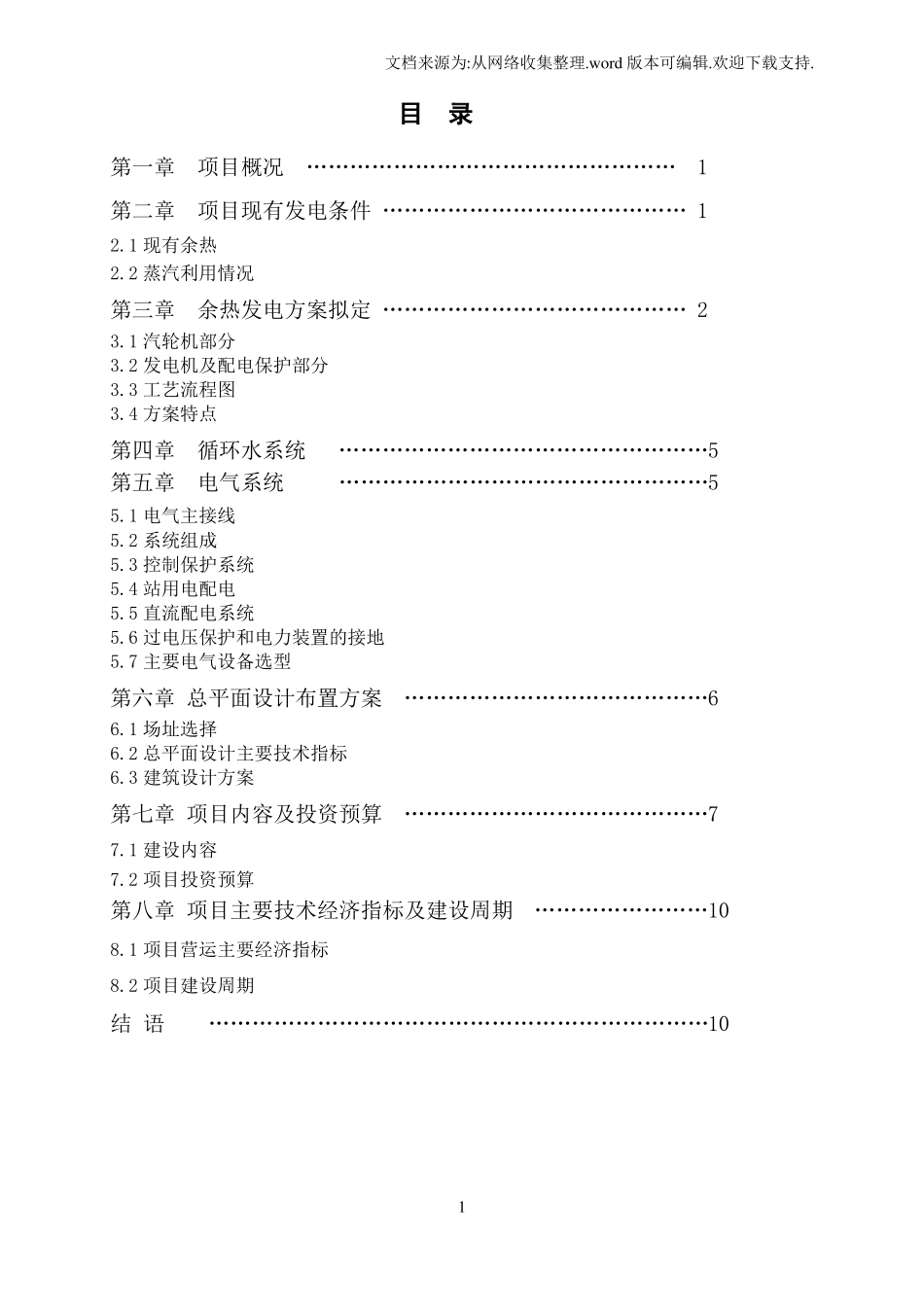

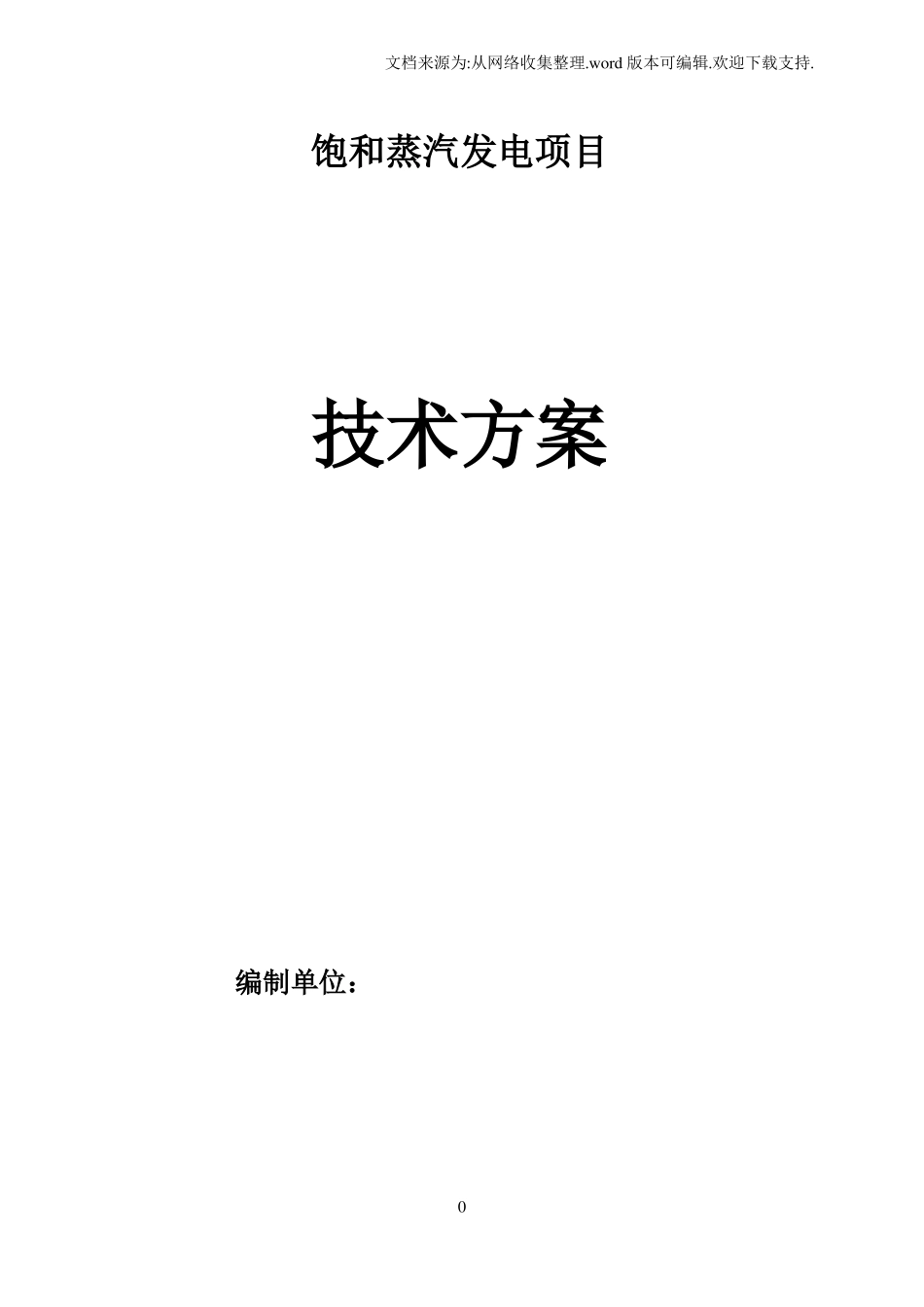

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.饱和蒸汽发电项目技术方案编制单位：0文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.目录第一章项目概况……………………………………………1第二章项目现有发电条件……………………………………12.1现有余热2.2蒸汽利用情况第三章余热发电方案拟定……………………………………23.1汽轮机部分3.2发电机及配电保护部分3.3工艺流程图3.4方案特点第四章循环水系统……………………………………………5第五章电气系统……………………………………………55.1电气主接线5.2系统组成5.3控制保护系统5.4站用电配电5.5直流配电系统5.6过电压保护和电力装置的接地5.7主要电气设备选型第六章总平面设计布置方案……………………………………66.1场址选择6.2总平面设计主要技术指标6.3建筑设计方案第七章项目内容及投资预算……………………………………77.1建设内容7.2项目投资预算第八章项目主要技术经济指标及建设周期……………………108.1项目营运主要经济指标8.2项目建设周期结语……………………………………………………………101第一章项目概况现有两台饱和蒸汽锅炉，蒸汽产汽量分别为6.0T/H和5.3T/H，锅炉工作制度为330天/年、24H/天。目前所产蒸汽全部排空，为实现节能减排，有效利用能源，要求利用现有余热条件，制定发电方案。第二章项目现有发电条件2.1现有余热根据现场考察及甲方提供的条件，现有余热锅炉产汽情况如下表：序号蒸汽源12锅炉A锅炉B合计2.2蒸汽利用情况经向甲方了解，目前业主生产工艺没有利用蒸汽的负荷，生产所产生的饱和蒸汽经过管网后直接排空，没有任何利用。详见下表：序号12345项目余热锅炉产汽热负荷回热抽汽补汽热平衡蒸汽(t/h)11.300.91.0+11.4压力（Mpa）2.80.60.62.82.8蒸汽压蒸汽温锅炉工作时间(天)330330330蒸汽量(t/h)5.3611.3备注力（Mpa）度(℃)2.82.82.8230230230-2-第三章余热发电方案拟定根据上述热能条件，初步拟定发电方案为：饱和蒸汽凝汽式汽轮机发电机组方案，本方案主要设备及参数如下：3.1汽轮机部分排汽参数：0.014Mpa（a），52.6℃回热抽汽参数：0.612Mpa（a），160℃,0.9t/h额定工况：6500rpm,进汽量：10.3t/h，补汽量：1.0t/h，电功率：1.29MW，汽耗：7.98kg/(kw.h),热耗：16957KJ/(kw.h)。⑴、随机工具一套、随机备件一套⑵、循环水泵2台⑶、交流油泵1台⑷、给水及蒸汽管道、电动阀门1台⑸、凝结水泵2台⑹、DEH（汽机电调系统）、ETS（汽机停电保护）、TSI（汽机安全监视装置）⑺、凉水塔：800立方/时1座-3-套13.2：发电机及配电保护部分数量：1台额定功率：1500KW，频率：50HZ，发电机出口电压：10.5KV（注：发电机部分包括可控硅励磁装置）1面1套（包括：差动保护、速断保护、复合电压闭锁过流保护、负序、零序等。）计量励磁1套1面1批1面2面-4-3.3本方案工艺流程图如下：锅炉给水泵发电机汽轮机凝汽装置凝结水泵冷却装置除氧器水处理装置工业水余热发电工艺流程图（红色部分为工程项目范围）3.4系统特点，废热水等低品位热能，调节简单、灵敏、运行平稳，调节方式为全液压或电液调节，即使停掉一台锅炉，也不会影响机组运行，只是减少机组总输出功率。并网第四章循环水系统本项目设备冷却用水拟采用循环系统。循环冷却水系统包括循环冷却水泵、冷却构筑物、循环水池及循环水管网。该系统运行时，循环冷却水送至凝汽器，然后再利用循环水泵的压力送至冷却塔，冷却后的水又重新循环使用。本工程根据系统工艺要求，设置总循环水量约为880立方/小时第五章电气系统5.1电气主接线-5-发电机组出线通过联络柜与厂变母线相连接，余热电站与电力系统并网运行，并网同期点分别设于发电机出口开关和厂变联络开关处。5.2电气系统组成5.3控制保护系统（DCS）采用该系统可实现对余热发电站电力系统的检测和保护，对整个系统的运行状态进行实时的监控和记录，并对系统运行出现异常情况能够及时的发出报警和提示，但考虑到本方案的机组装机容量并不很大，从节约投资的角度考虑，也可以不予配置。5.4站用电配电发电机出线口电压：10.5kv站用低压配电电压：0.4kv站用辅机电压...
