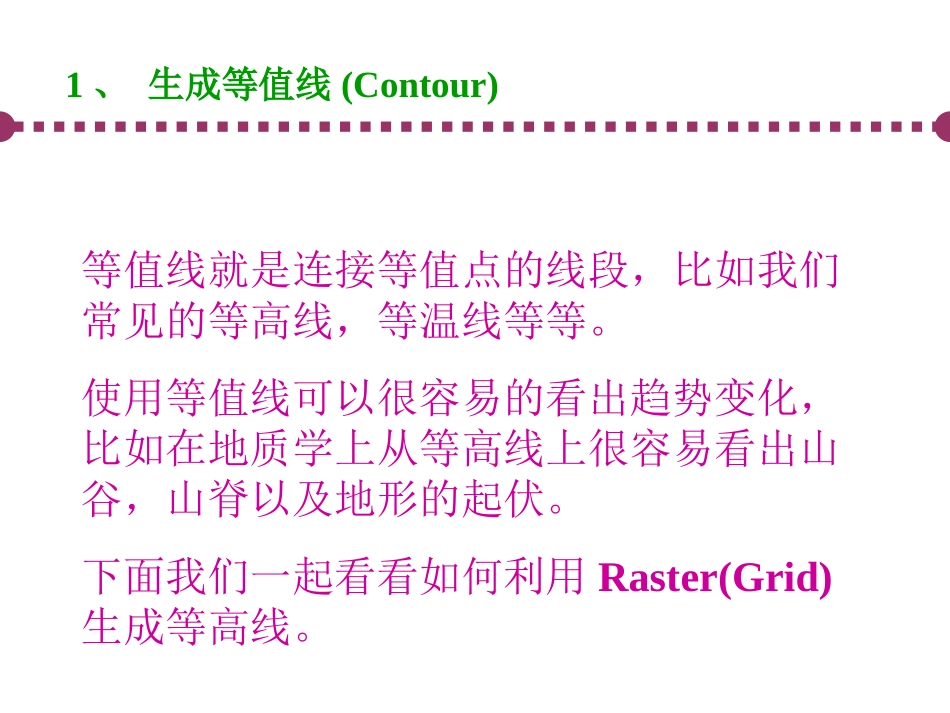

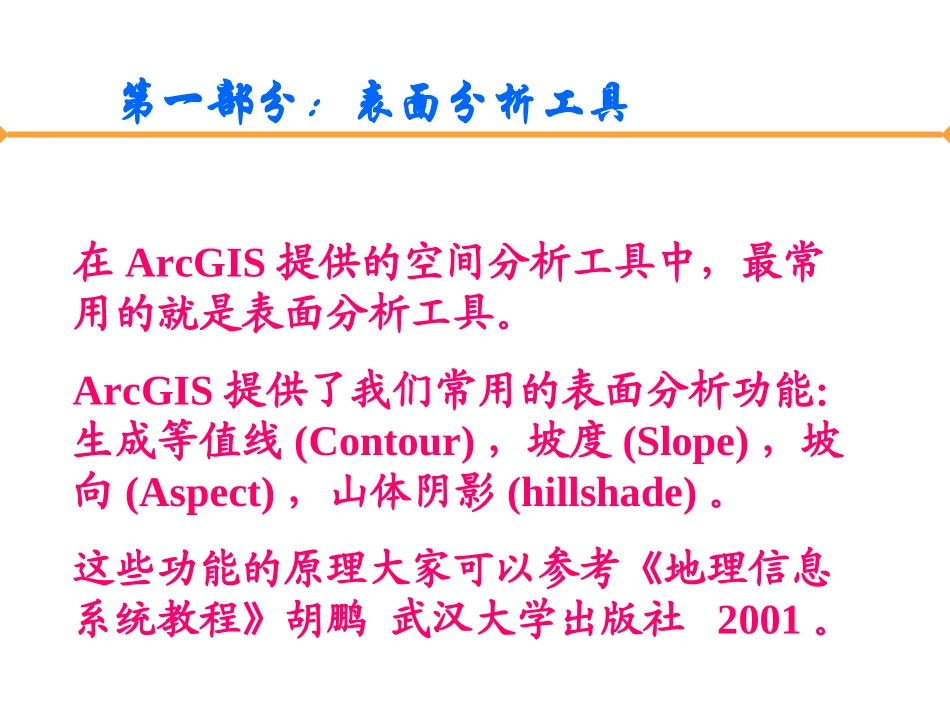

ArcGIS三维空间分析实验内容1、表面分析2、三维可视化第一部分：表面分析工具在ArcGIS提供的空间分析工具中，最常用的就是表面分析工具。ArcGIS提供了我们常用的表面分析功能：生成等值线(Contour)，坡度(Slope)，坡向(Aspect)，山体阴影(hillshade)。这些功能的原理大家可以参考《地理信息系统教程》胡鹏武汉大学出版社2001。1、生成等值线(Contour)等值线就是连接等值点的线段，比如我们常见的等高线，等温线等等。使用等值线可以很容易的看出趋势变化，比如在地质学上从等高线上很容易看出山谷，山脊以及地形的起伏。下面我们一起看看如何利用Raster(Grid)生成等高线。Step1:首先，加载elevgrid图层和哨所图层，elevgrid是Gird格式，用来表示地面高程。我们就要根据它来创建等值线。Step2:设置分析环境在进行空间分析前，必须对设置分析环境。在SpatialAnalyst工具条中，SpatialAnalyst菜单下，点击Options。设置你的工作目录；设置Extent为"SameasLayerelevgrid";设置CellSize"SameasLayerelevgird".设置设置Extent为Sameaslayerelevgrid设置CellSize为SameaslayerelevgridStep3:生成等值线。在SpatialAnalyst菜单--->SurfaceAnalysis---->Contour，出现下面这个控制面版。设置等高线提取的要素在InputSurface中选择输入的Raster,Contourinterval表示等高线间的差值，Basecontour表示启始等高线Step4:结果出来后，如下图所示。等高线的放大图2可视域分析(Viewshed)可视域分析又称通视分析，它根据地形进行最优化处理范畴，比如建设一个电视发射站，设置雷达站以及在航海，航空，军事上面都被广泛的应用。Step1:设置分析环境与前面过程一致。Step2:生成elevgrid的山体阴影图。在地图文档中有一个“哨所”的图层，将该图层可视。本小节中我们将研究一下，这些哨所的可视范围。Step3:生成哨所的可视域在SpatialAnalyst菜单--->SurfaceAnalysis---->Viewshed，出现下面这个控制面板，在InputSurface中选择elevgrid,ObserverPoints为观察点图层。哨所生成可视域非常的慢，结果入图。绿色为可见区域。在ArcMap目录表中，将NotVisible设置为无色填充，而Visible设置为红色填充。在ArcMap中增加Effects工具条，设置“Viewshedof哨所”30%透明。处理后结果如下，其中红色区域就是两个哨所的可视区域，而其他区域不可视。3三维可视化•等高线数据：Arc_Clip;•道路数据：Arc_Clip_road;•水系数据：Arc_Clip_river;•休憩数据：Arc_Clip_urb;数据说明：1打开data2中的3dview.sxd数据，根据等高线创建区域的TIN数据效果图：2将TIN数据转换成DEM数据，并进行彩色符号化显示效果图：3建立三维景观，依次打开等高线、道路，水系以及休憩用地的属性对话框，将其基准高程设为区域TIN表面，实现要素和地形的三维叠加显示效果图：
