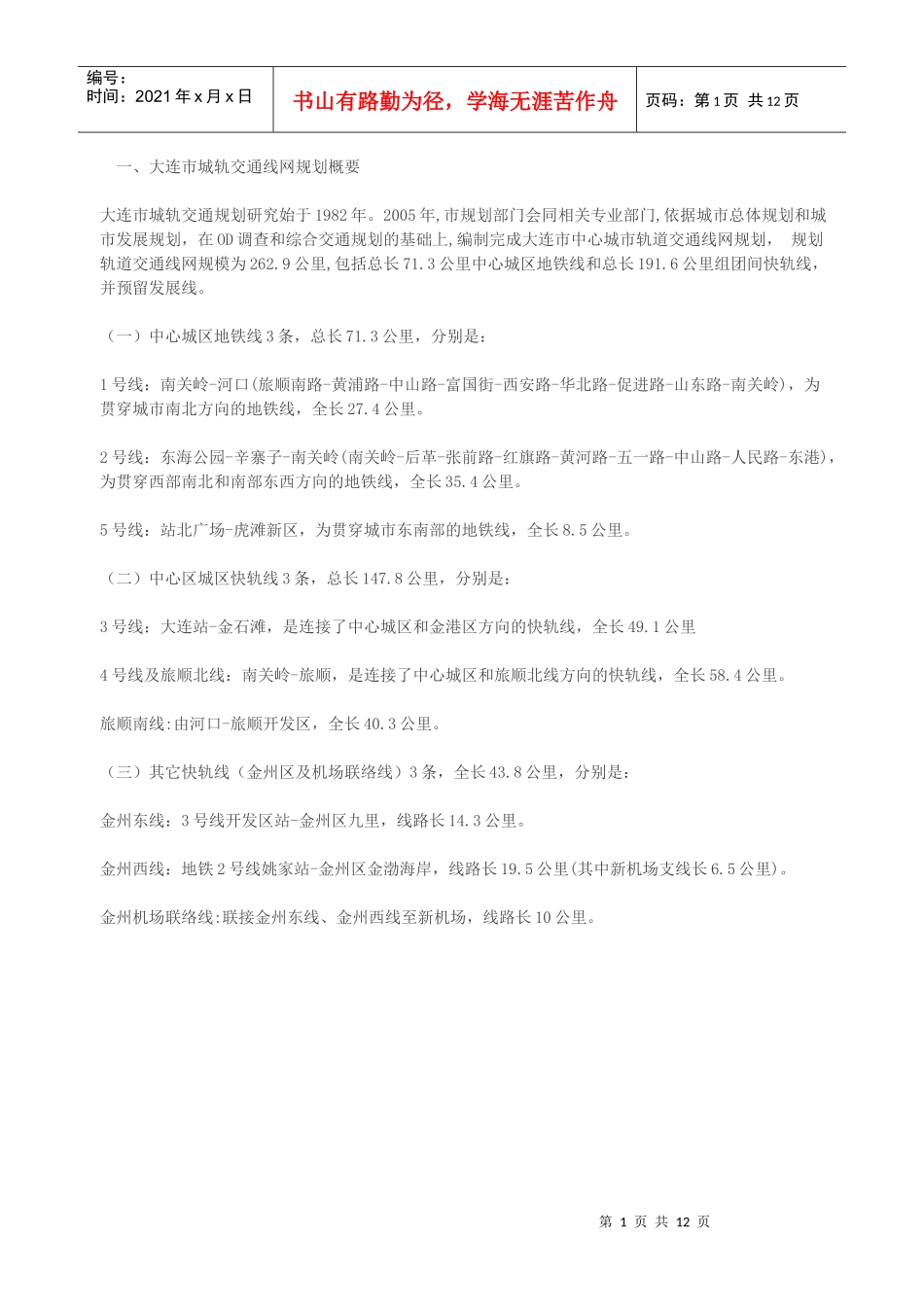

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、大连市城轨交通线网规划概要大连市城轨交通规划研究始于1982年。2005年,市规划部门会同相关专业部门,依据城市总体规划和城市发展规划，在OD调查和综合交通规划的基础上,编制完成大连市中心城市轨道交通线网规划，规划轨道交通线网规模为262.9公里,包括总长71.3公里中心城区地铁线和总长191.6公里组团间快轨线，并预留发展线。（一）中心城区地铁线3条，总长71.3公里，分别是：1号线：南关岭-河口(旅顺南路-黄浦路-中山路-富国街-西安路-华北路-促进路-山东路-南关岭)，为贯穿城市南北方向的地铁线，全长27.4公里。2号线：东海公园-辛寨子-南关岭(南关岭-后革-张前路-红旗路-黄河路-五一路-中山路-人民路-东港)，为贯穿西部南北和南部东西方向的地铁线，全长35.4公里。5号线：站北广场-虎滩新区，为贯穿城市东南部的地铁线，全长8.5公里。（二）中心区城区快轨线3条，总长147.8公里，分别是：3号线：大连站-金石滩，是连接了中心城区和金港区方向的快轨线，全长49.1公里4号线及旅顺北线：南关岭-旅顺，是连接了中心城区和旅顺北线方向的快轨线，全长58.4公里。旅顺南线:由河口-旅顺开发区，全长40.3公里。（三）其它快轨线（金州区及机场联络线）3条，全长43.8公里，分别是：金州东线：3号线开发区站-金州区九里，线路长14.3公里。金州西线：地铁2号线姚家站-金州区金渤海岸，线路长19.5公里(其中新机场支线长6.5公里)。金州机场联络线:联接金州东线、金州西线至新机场，线路长10公里。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页地铁1号线：地铁二号线沿途路线：工程拟建地铁正线长度21.174km，其中主线长18.104km，支线长3.070km,全部为地下线路。线路与南关岭车辆段连接线长度1.551km，其中地上地下过渡段长度1.013km，高架线长度0.390km，地面线长度0.148km。共设置车站17座（含支线车站1座），分别为：姚家、南关岭、后盐（支线）、华北路、泉水路、中华广场、千山路、松江路、东纬路、促进路、春光街、香工街、沙河口火车站、兴工街、西安路、功成街、会展中心，平均站间距离1.264km，全部为地下站。车辆段及综合基地设在南关岭。4座换乘站个别层有双岛式设计地铁有换乘站4座，南关岭换乘站：南关岭火车站位于华北路与东北路交口西侧，与国铁新大连站车站地铁2号线及规划4号线换乘，车站与哈大客运专线站房合建，采用地下一层双岛式站台形式。地下一层为站台层，地上一层为综合换乘大厅，其功能一方面是地铁客流出入，另一方面是国铁与地铁及各地铁线之间的客流换乘。东纬路换乘站：东纬路站换乘方案考虑本线车站为地下二层，规划4号线车站为地下三层，两线车站进行十字交叉站台换乘。西安路换乘站：车站与地铁2号线车站岛一侧十字换乘，地下一层为公共站厅层及2号线站台层（侧式），地下二层为地铁1号线站台层。后盐换乘站：本站为双层岛式车站，与既有3号线车站形成换乘，地上为站厅层，地下为本项目支线站台层。80公里时速全天运行16小时列车编组采用6辆编组。根据大连市居民乘车规律，考虑到中心地区地铁线路，确定运营时间为6:00~22:00，全日运行16小时，其余时间全线停运，进行设备检修与线路维护。车辆最高运行速度为每小时80公里，额定载客量为230~250人。全线设主变电站两座，分别位于松江路南400m山东路西侧和西南路与马栏河相交处东北角。项目共占地742亩，其中永久占地584.5亩，临时占地157.5亩；控制中心及主变电所占用城市建设用地约为45亩。由于起终点穿越市区，拆迁主要为房屋以及道路、电力、通信线路、给排水管线等改移。工程总投资979509.8万元。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤...
