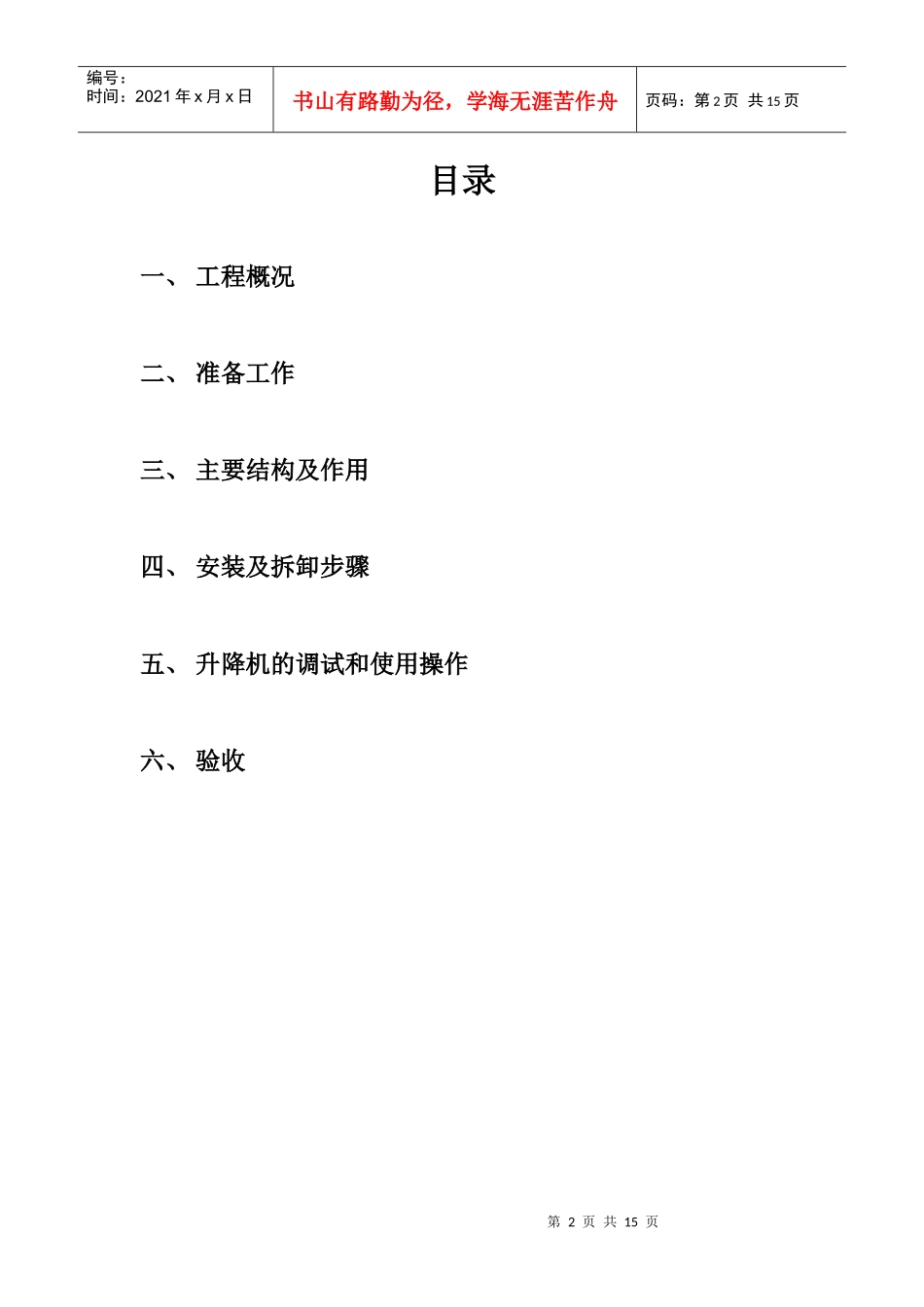

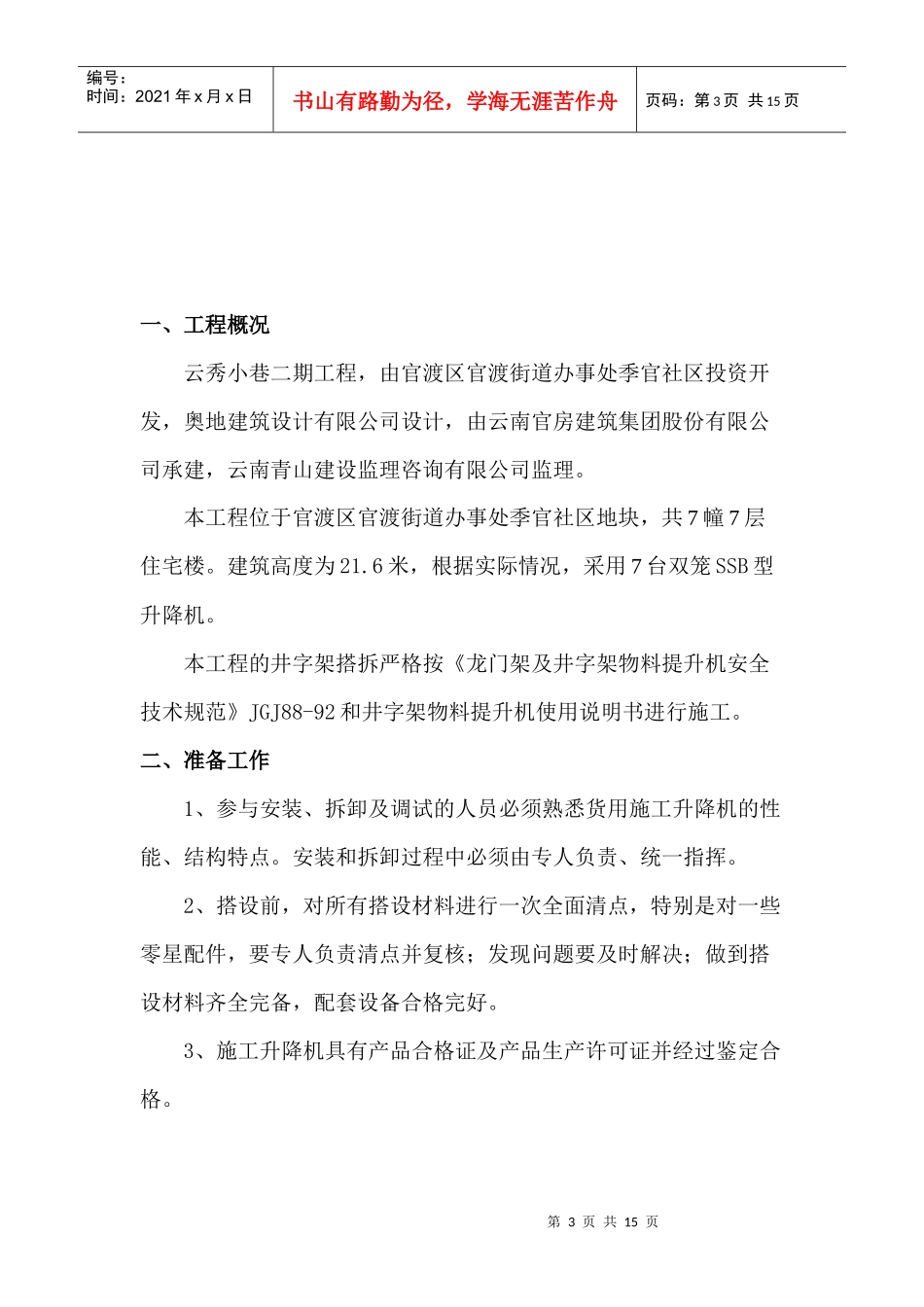

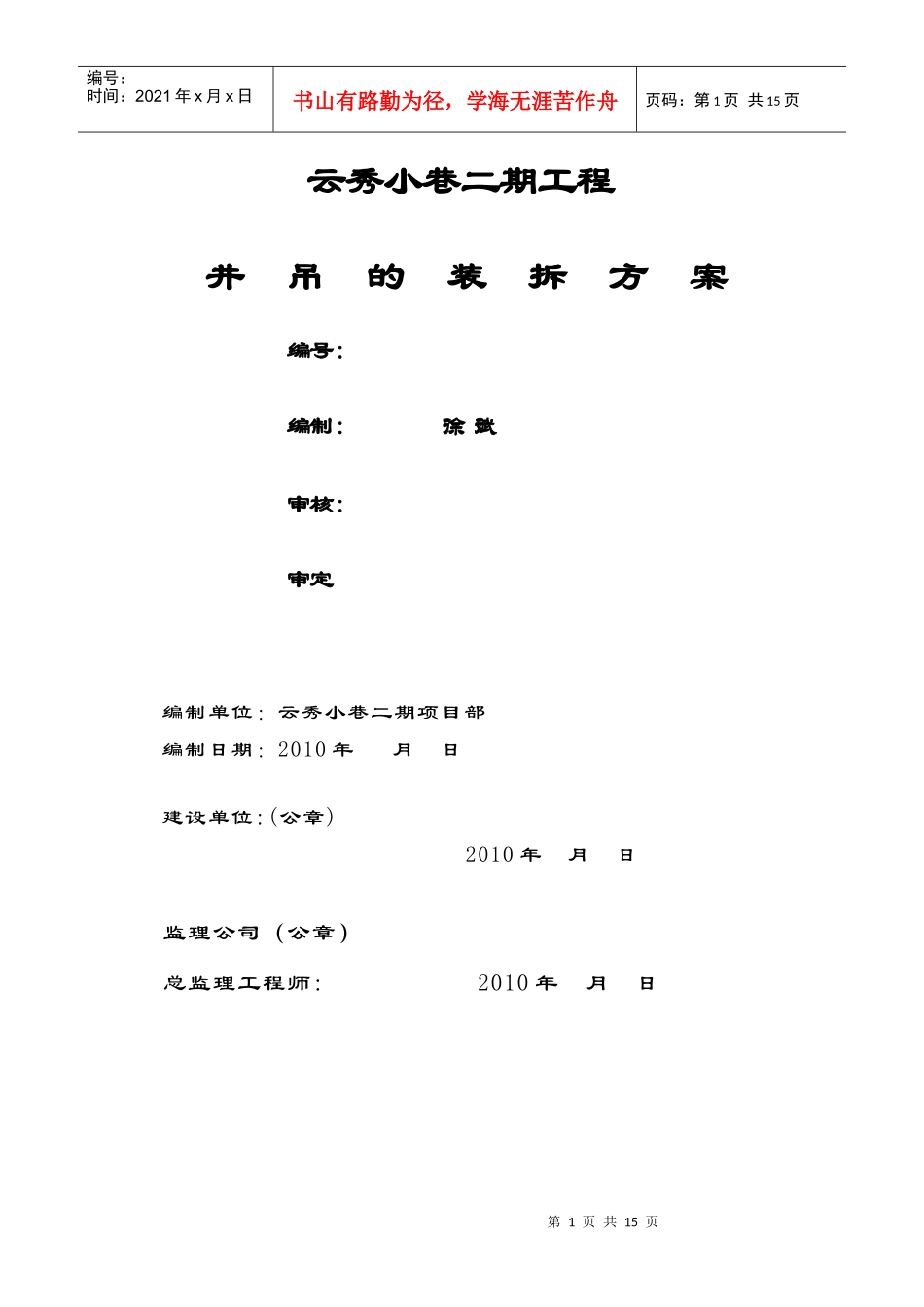

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页云秀小巷二期工程井吊的装拆方案编号:编制:徐斌审核:审定编制单位：云秀小巷二期项目部编制日期：2010年月日建设单位:(公章)2010年月日监理公司（公章）总监理工程师:2010年月日第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页目录一、工程概况二、准备工作三、主要结构及作用四、安装及拆卸步骤五、升降机的调试和使用操作六、验收第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页一、工程概况云秀小巷二期工程，由官渡区官渡街道办事处季官社区投资开发，奥地建筑设计有限公司设计，由云南官房建筑集团股份有限公司承建，云南青山建设监理咨询有限公司监理。本工程位于官渡区官渡街道办事处季官社区地块，共7幢7层住宅楼。建筑高度为21.6米，根据实际情况，采用7台双笼SSB型升降机。本工程的井字架搭拆严格按《龙门架及井字架物料提升机安全技术规范》JGJ88-92和井字架物料提升机使用说明书进行施工。二、准备工作1、参与安装、拆卸及调试的人员必须熟悉货用施工升降机的性能、结构特点。安装和拆卸过程中必须由专人负责、统一指挥。2、搭设前，对所有搭设材料进行一次全面清点，特别是对一些零星配件，要专人负责清点并复核；发现问题要及时解决；做到搭设材料齐全完备，配套设备合格完好。3、施工升降机具有产品合格证及产品生产许可证并经过鉴定合格。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页4、提前7天按生产厂家提供的基础图纸制作砼基础。基础安装场地为砼路面，基础承载力应不小于0.08Mpa，厚度为60㎝。基础浇筑C20砼，基础表面应平整，水平偏差不大于8㎜，予埋件保证平面位置、尺寸、标高、深度的误差均要符合要求。5、基础距建筑物尺寸要根据脚手架的宽窄而定，一般情况下升降机的横向中心线应与建筑物平行。基础宜高出地面至少50㎜，以防底架长期浸没在水里。三、主要结构及作用提升机主要由底架、架体、吊笼、天轮架、防护门、避雷针、曳引机、平层卸料门联锁装置、超载限制器等组成。用曳引机传动时，增加配重箱、配重箱导轨。1、底架底架由槽钢用联结角钢和螺栓联结而成，固定在基础上。它将井字架连成一体，是整个提升机的支承基础。2、架体用由角钢制成的标准杆和螺栓拼装而成，架体每个吊笼运行空间内设有4根导轨管，作为吊笼垂直运动时的导向滑道。当架体装到一定高度时，应设附墙装置，附墙装置设在架体的出料侧。曳引机传动时，架体加装配重导轨。3、吊笼第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页由角钢、槽钢拼焊而成，顶部设钢板顶棚。是升降机的主要工作机构，其两侧装有滚轮，可沿架体导轨滚动，起导向作用。笼顶对角钢有两个防坠器，当提升钢丝绳发生意外断裂时，防坠器由于失重即发生动作，将吊笼锁紧在导轨管上，阻止吊笼继续下滑。吊笼的进料门和卸料门均为上下移动的移动门。其中进料门的开、关由吊笼上升和下降时自动联动。吊笼上升时，进料门自动关闭。卸料门开、关由作业人员操作。当卸料门与传动机构联动时，卸料门开启后，卷扬机电源被自动切断，吊笼不能起动。卸料门开启时，设在吊笼底部的四个平层装置自动翻转置于井架横撑杆上，吊笼不能向下运动。这时，即使提升钢丝绳断裂，而防坠装置又失去作用时，平层装置也能支承住吊笼，防止吊笼下坠，保护人员安全。只有当卸料门关闭，平层装置自动复位吊笼才能向下运动。4、天轮架由槽钢及滑轮组成，置于井架顶部。天轮架主要作用是改变提升钢丝绳的受力方向。选用曳引机时天轮架上有四个四槽绳轮代替滑轮。天轮架槽钢也有改变。5、底层防护门由防护门、导管和安装支座等组成，其开启与关闭由吊笼升降自动完成。6、超载限制器第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页装在井架转向滑轮上，当物料重量超过额定重量和松绳时，电源被切...
