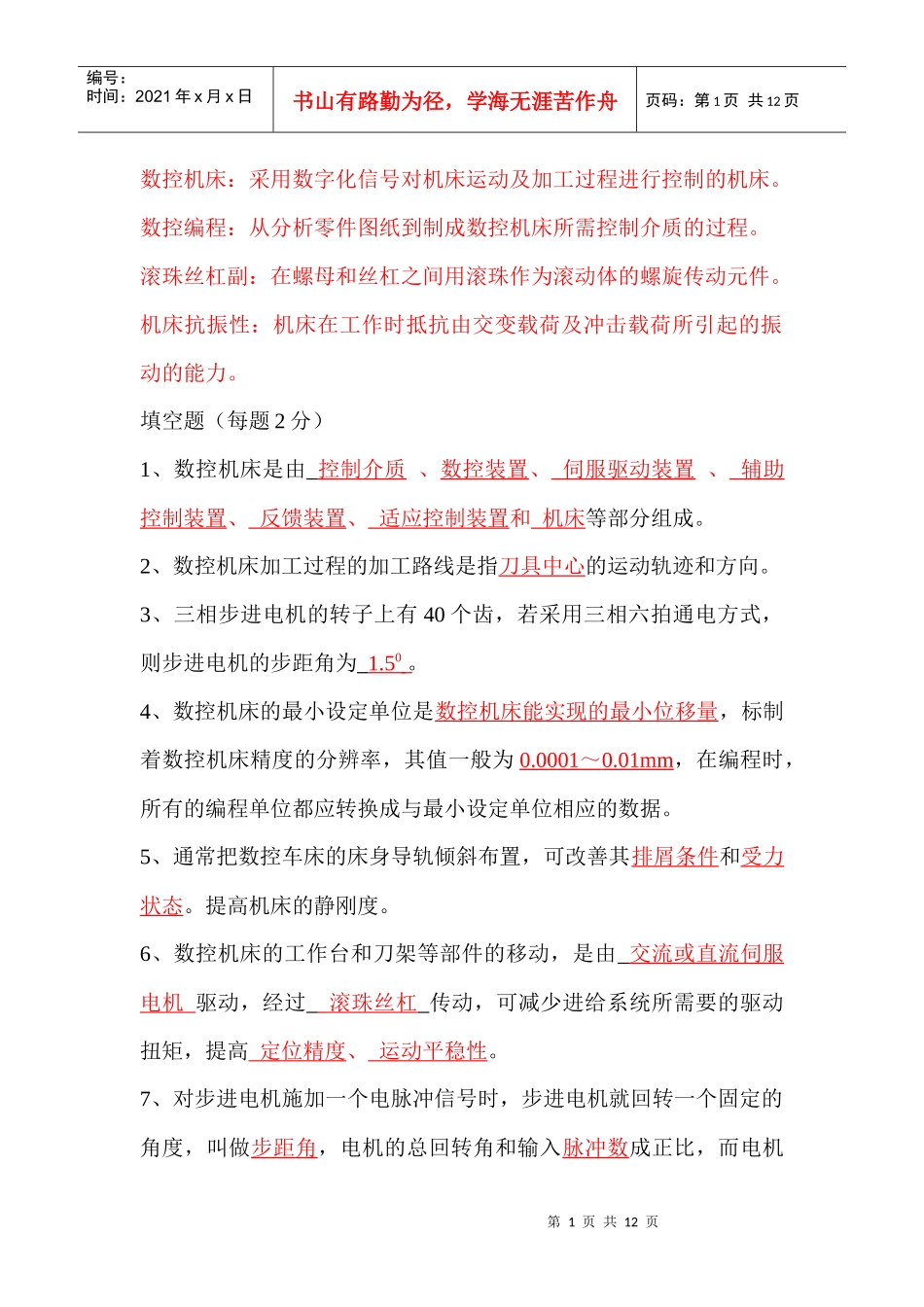

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页数控机床：采用数字化信号对机床运动及加工过程进行控制的机床。数控编程：从分析零件图纸到制成数控机床所需控制介质的过程。滚珠丝杠副：在螺母和丝杠之间用滚珠作为滚动体的螺旋传动元件。机床抗振性：机床在工作时抵抗由交变载荷及冲击载荷所引起的振动的能力。填空题（每题2分）1、数控机床是由控制介质、数控装置、伺服驱动装置、辅助控制装置、反馈装置、适应控制装置和机床等部分组成。2、数控机床加工过程的加工路线是指刀具中心的运动轨迹和方向。3、三相步进电机的转子上有40个齿，若采用三相六拍通电方式，则步进电机的步距角为1.50。4、数控机床的最小设定单位是数控机床能实现的最小位移量，标制着数控机床精度的分辨率，其值一般为0.0001～0.01mm，在编程时，所有的编程单位都应转换成与最小设定单位相应的数据。5、通常把数控车床的床身导轨倾斜布置，可改善其排屑条件和受力状态。提高机床的静刚度。6、数控机床的工作台和刀架等部件的移动，是由交流或直流伺服电机驱动，经过滚珠丝杠传动，可减少进给系统所需要的驱动扭矩，提高定位精度、运动平稳性。7、对步进电机施加一个电脉冲信号时，步进电机就回转一个固定的角度，叫做步距角，电机的总回转角和输入脉冲数成正比，而电机第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页的转速则正比于输入脉冲的频率。8、位置检测装置是数控机床的重要组成部分，在闭环系统中，它的主要作用是检测位移量，并发出反馈信号与数控装置发出的指令信号进行比较，如有偏差，经放大后控制执行部件，使其向着消除偏差方向运动，直至偏差等于零为止。9．刀具半径补偿功能的作用就是要求数控系统根据工件轮廓程序和刀具中心偏移量，自动计算出刀具中心轨迹。10．伺服系统的输入是插补器发出的指令脉冲，输出是直线或转角位移。11．数控机床工作台和刀架等部件的移动，由交流或直流伺服电机驱动，经过滚珠丝杠传动，减少了进给系统所需要的驱动扭矩，提高了定位精度和运动平稳性。12．光栅依不同制造方法有透射光栅和反射光栅两种。数控机床中常用透射光栅做位置传感器。13、数控机床的滚珠丝杠螺母副按其循环方式可分为内循环和外循环。14.数控机床按控制方式分类可为点位控制数控机床、直线控制数控机床、和轮廓控制数控机床。15、逐点比较法控制机床加工时，需要四个节拍：偏差判断、坐标进给、偏差计算、重点判别。16、确定数控机床坐标轴时规定，平行于主轴的方向为Z轴坐标第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页轴，它的正方向为刀具远离工件的方向。17、编程时所用的坐标系有工件坐标和机床坐标。18、数控机床由程序载体、输入装置、数控装置、伺服装置、位置反馈装置和机床机械部件六部分构成。19、数控机床的常用导轨按其接触面的摩擦性质的不同，可分为滑动导轨、滚动导轨和静压导轨。20、只能完成分度辅助运动的工作台叫分度工作台，既能使工作台进行圆周进给，又能完成分度运动的工作台叫回转工作台。21、加工中心是一种备有刀库和自动放刀装置的多工序的数控机床。选择题（每题2分）1、闭环伺服系统使用的执行元件是（1，2）（1）支流伺服电机（2）交流伺服电机（3）步进电机（4）电液脉冲马达2、步进电机的角位移与（4）成正比。（1）步距角（2）通电频率（3）脉冲当量（4）脉冲数量3、数控机床CNC系统是（3）（1）轮廓控制系统（2）动作顺序控制系统（3）位置控制系统（4）速度控制系统4、采用DDA法加工第一象限的斜线，若偏差函数值大于零，规定刀具向（1）方向移动。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页（1）+X（2）-X（3）+Y（4）-Y5、数控机床有不同的运动形式，需要考虑关键与刀具相对运动关系和坐标系方向，编写程序时，采用（4）的原则。（1）刀具固定不动，工件移动（2）铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件固定（3）分析机...
