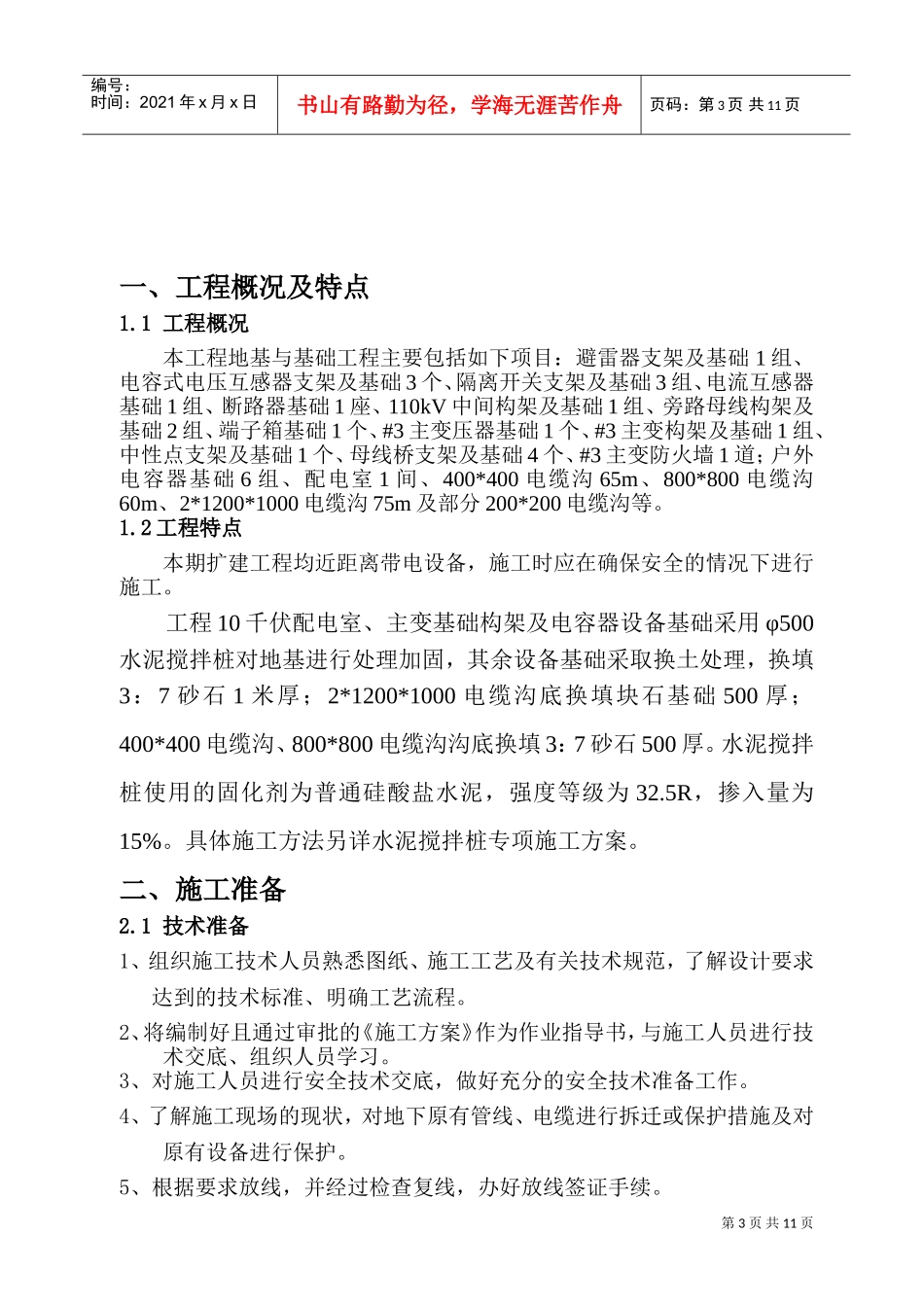

110千伏沥窖变电站#3变扩建工程地基与基础分部工程施工方案工程名称：110千伏沥窖变电站#3变扩建工程工程地点：广州市海珠区沥窖村110千伏沥窖变电站内施工单位：广州市电力工程有限公司编制单位：广州市电力工程有限公司项目负责人：编制人：邱玉彬编制日期：2007年12月14日审批负责人：审批日期：第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页目录一、工程概况及特点…………………………………………3二、施工准备…………………………………………………3三、施工总体安排……………………………………………5四、主要工序的施工方法……………………………………5五、各项施工资源计划………………………………………11六、施工质量保证措施………………………………………11七、消除质量通病的具体措施………………………………13八、施工安全措施……………………………………………14第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页一、工程概况及特点1.1工程概况本工程地基与基础工程主要包括如下项目：避雷器支架及基础1组、电容式电压互感器支架及基础3个、隔离开关支架及基础3组、电流互感器基础1组、断路器基础1座、110kV中间构架及基础1组、旁路母线构架及基础2组、端子箱基础1个、#3主变压器基础1个、#3主变构架及基础1组、中性点支架及基础1个、母线桥支架及基础4个、#3主变防火墙1道；户外电容器基础6组、配电室1间、400*400电缆沟65m、800*800电缆沟60m、2*1200*1000电缆沟75m及部分200*200电缆沟等。1.2工程特点本期扩建工程均近距离带电设备，施工时应在确保安全的情况下进行施工。工程10千伏配电室、主变基础构架及电容器设备基础采用φ500水泥搅拌桩对地基进行处理加固，其余设备基础采取换土处理，换填3：7砂石1米厚；2*1200*1000电缆沟底换填块石基础500厚；400*400电缆沟、800*800电缆沟沟底换填3：7砂石500厚。水泥搅拌桩使用的固化剂为普通硅酸盐水泥，强度等级为32.5R，掺入量为15%。具体施工方法另详水泥搅拌桩专项施工方案。二、施工准备2.1技术准备1、组织施工技术人员熟悉图纸、施工工艺及有关技术规范，了解设计要求达到的技术标准、明确工艺流程。2、将编制好且通过审批的《施工方案》作为作业指导书，与施工人员进行技术交底、组织人员学习。3、对施工人员进行安全技术交底，做好充分的安全技术准备工作。4、了解施工现场的现状，对地下原有管线、电缆进行拆迁或保护措施及对原有设备进行保护。5、根据要求放线，并经过检查复线，办好放线签证手续。第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页2.2、施工材料准备1、根据实际情况，对扩建的设备基础中所需要的各种物资资源的生产和供应情况、价格、质量品种及运输路线等进行详细调查。2、根据施工预算中的工料分析，编制工程所需要的材料用量计划及进场计划，作为备料、供料工作和确定堆场面积及运输依据。3、根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。4、根据材料需用量计划做好构配件及材料的加工工作，并按现场的实际情况做好堆放和保管工作。2.3、安全技术准备1、因设备基础部分与高压设备相对较近，工程施工时应将安全作为一项重点的工作来抓，在施工现场范围内，按安全及文明施工的有关规定搭设施工临时安全围栏、挂设安全警示牌。2、对施工人员进行安全技术交底，明确在电站内施工的安全规定，了解有关带电设备的安全距离。三、施工总体安排3.1施工顺序见土建施工方案3.2施工进度计划见土建施工方案。四、主要工序的施工方法4.1土方工程本工程主要有条形基础、电缆沟、户外构支架基础、设备基础、户外排油管道及检查井等地下构件需进行土方开挖；场地设备基础以原场地标高为±0.00；10千伏配电室以原#2高压室地面为±0.00；条形基础的底标高为-1.9米，基础梁面标高为-1.0。1、土方开挖方法⑴基坑开挖前应先进行对土质的取样，并根据土质的情况做好基第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页...
