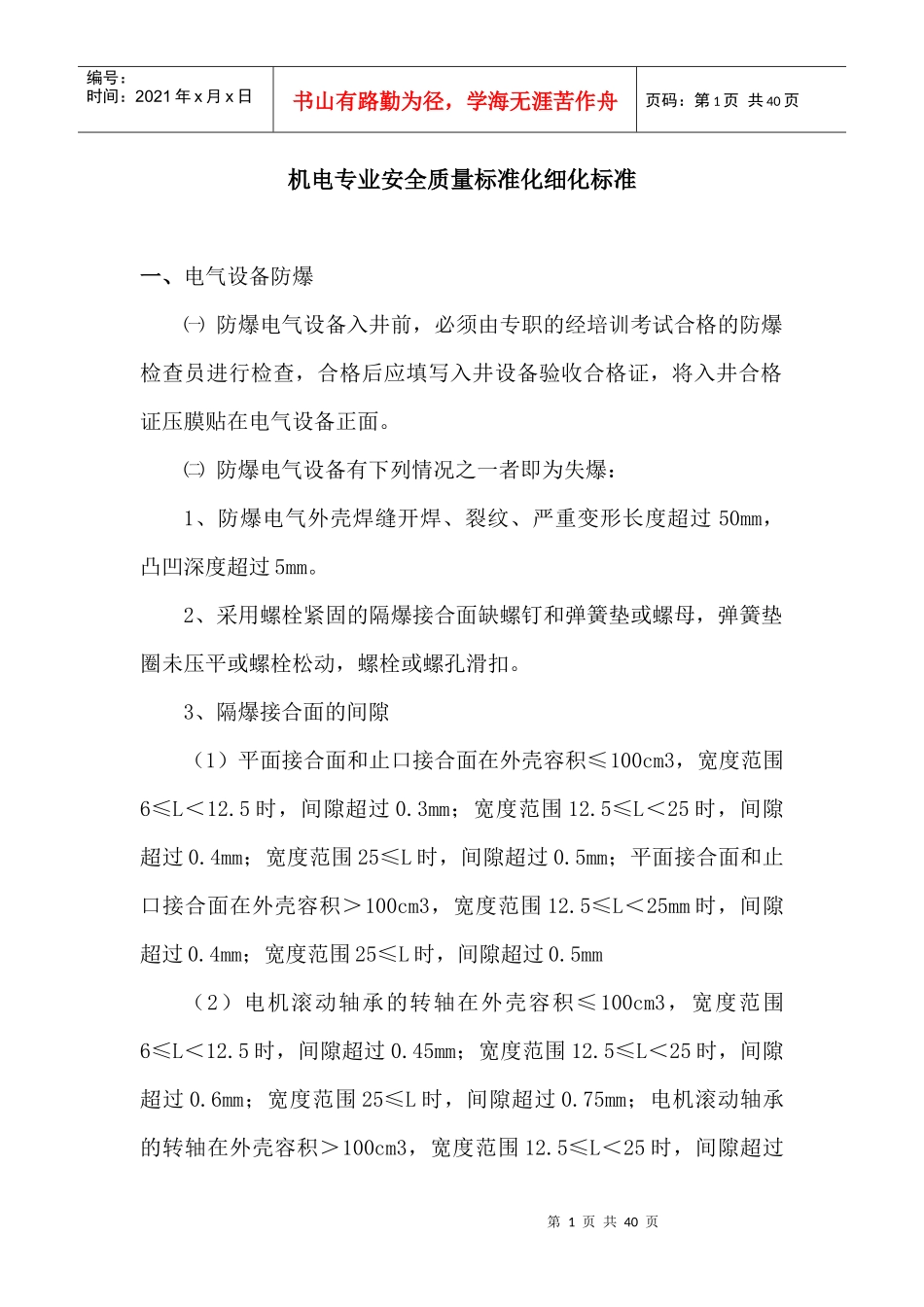

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页机电专业安全质量标准化细化标准一、电气设备防爆㈠防爆电气设备入井前，必须由专职的经培训考试合格的防爆检查员进行检查，合格后应填写入井设备验收合格证，将入井合格证压膜贴在电气设备正面。㈡防爆电气设备有下列情况之一者即为失爆：1、防爆电气外壳焊缝开焊、裂纹、严重变形长度超过50mm，凸凹深度超过5mm。2、采用螺栓紧固的隔爆接合面缺螺钉和弹簧垫或螺母，弹簧垫圈未压平或螺栓松动，螺栓或螺孔滑扣。3、隔爆接合面的间隙（1）平面接合面和止口接合面在外壳容积≤100cm3，宽度范围6≤L＜12.5时，间隙超过0.3mm；宽度范围12.5≤L＜25时，间隙超过0.4mm；宽度范围25≤L时，间隙超过0.5mm；平面接合面和止口接合面在外壳容积＞100cm3，宽度范围12.5≤L＜25mm时，间隙超过0.4mm；宽度范围25≤L时，间隙超过0.5mm（2）电机滚动轴承的转轴在外壳容积≤100cm3，宽度范围6≤L＜12.5时，间隙超过0.45mm；宽度范围12.5≤L＜25时，间隙超过0.6mm；宽度范围25≤L时，间隙超过0.75mm；电机滚动轴承的转轴在外壳容积＞100cm3，宽度范围12.5≤L＜25时，间隙超过第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页0.6mm；宽度范围25≤L时，间隙超过0.75mm。4、隔爆接合面的粗糙度平均超过6.3微米。5、隔爆接合面采用螺钉连接未满扣，沉孔螺纹啮合少于6扣，螺母连接螺纹未露出螺母3扣。6、一个电缆引入装置穿入多根电缆；不用的电缆引入装置进线孔未用厚度2mm以上无锈钢制挡板封堵严密；连接电缆未使用合格的密封圈或老化、变质、失去弹性；密封圈割开套在电缆上；一个引入装置内用多个密封圈；密封圈没有完全套在电缆护套上；密封圈与电缆护套之间有其它包扎物。7、密封圈的内径与电缆外径之差大于1mm；密封圈的外径与电缆引入装置的内径之差大于2mm。8、密胶圈宽度小于电缆外径的0.7倍，但最小应大于10mm。9、密胶圈厚度小于电缆外径的0.3倍，但最小应大于4mm。10、隔爆接合面有锈蚀和斑痕。11、橡套电缆护套损坏露出芯线的；电缆出现鸡爪子、羊尾巴、明接头。12、防爆安全型灯具把压口改为螺口不能提前断电的。13、在外壳或防爆腔内随意增加元件或绝缘座损坏。14、井下电气设备防爆合格率为100%。二、电气设备隔爆面的维护1、遭受淋水的电气设备隔爆接合面，必须用完整的不漏水的长第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页方形风筒布将开关上部盖严。2、每月对采掘工作面的防爆电气隔爆面用干净的大布清除煤粉、岩粉，避免划伤隔爆接合面。采区变电所和井下中央变电所的电气设备隔爆面每两个月维护一次。3、隔爆接合面擦净后，必须薄薄地涂上一层凡士灵，但不可涂油过多，以免影响间隙对壳内爆炸间隙的泄放。三、电缆与防爆电气的连接1、进线嘴连接紧固。接线后紧固件的紧固程度，大嘴以双手抽拉电缆不串动为合格，螺纹连接的小嘴以用活动扳手拧紧为合格。压板式压线嘴压紧电缆后的压扁量不超过电缆直径的10％。2、电缆护套穿入盒壁的长度在5-10mm。如电缆粗穿不进时，可将穿入部分挫细，但护套与密封圈结合部位不得挫细。3、电缆接线应整齐、无毛刺、卡爪不压绝缘胶皮，也不得压住或接触屏蔽层。地线长度适宜，松开接线嘴拉电缆时，三相火线拉紧或脱开，地线应不掉。4、屏蔽电缆与电气设备连接时，必须剥除主芯线的屏蔽层，并用塑料带包扎，其剥离长度不少于200mm。5、高压铠装电缆引入（出）线的终端头必须制作热缩头。6、各电气设备接线装置的电缆必须正对密封圈中心，若不能正对时，使用橡胶撑垫，撑垫的宽度与压板的宽度一致。四、电缆与电缆之间的连接第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页1、不同型号电缆之间不能直接连接（如橡套电缆与塑料电缆之间），必须使用电压、电流满足要求的接线盒。2、相同型号的电缆，除能用接线盒连接外，还可用电缆热缩中间头连接。橡套电缆的连接（包括绝缘、护套已损坏的修复），必须用...
