练习使用万用表VIP免费

练习使用万用表_第1页
1/42
练习使用万用表_第2页
2/42
练习使用万用表_第3页
3/42

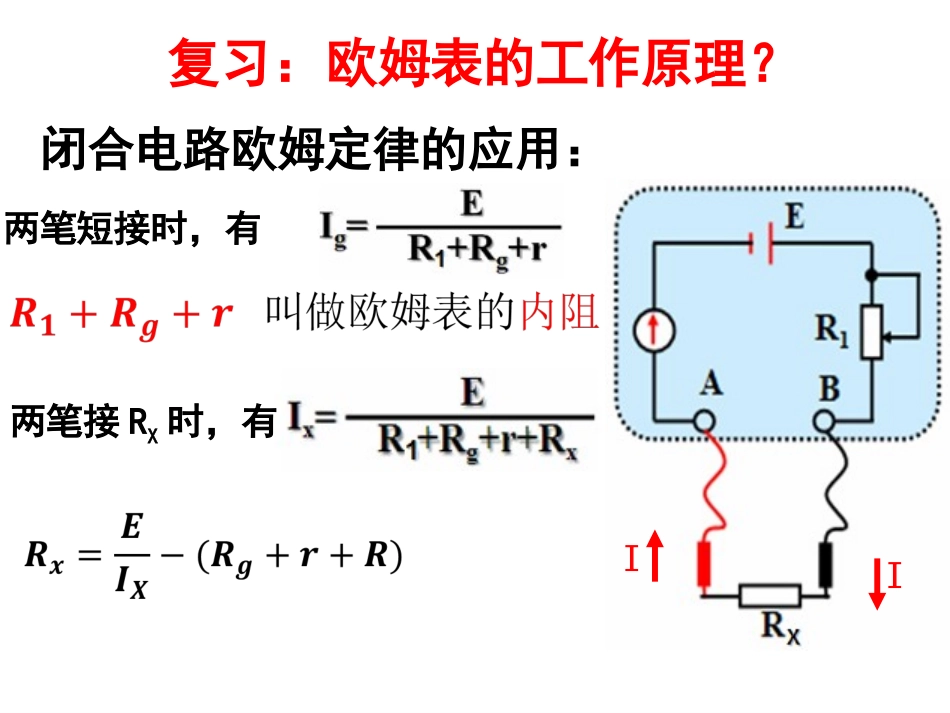

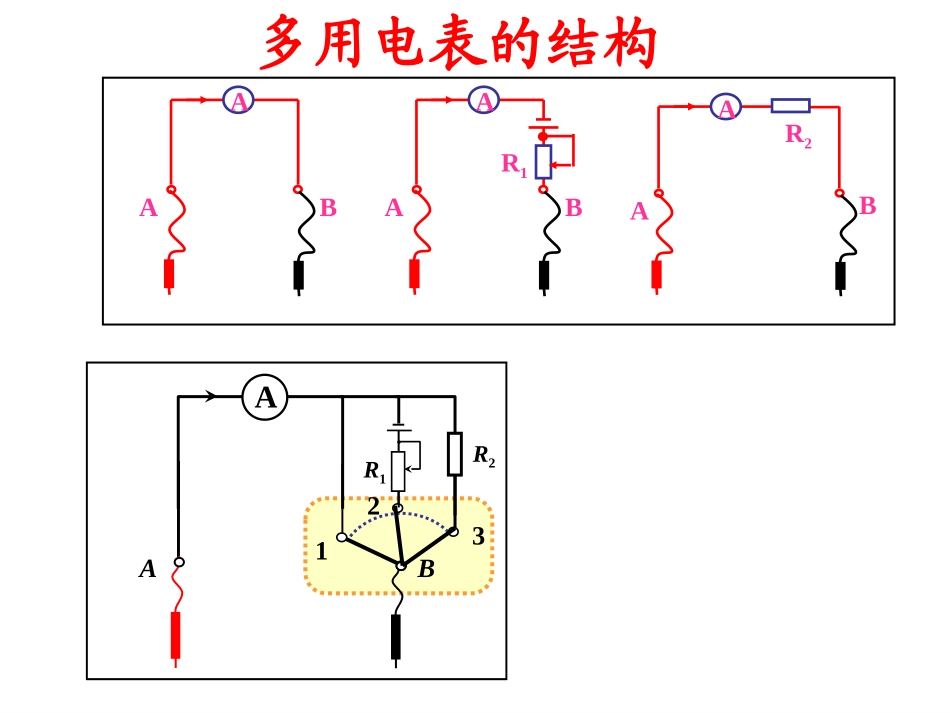

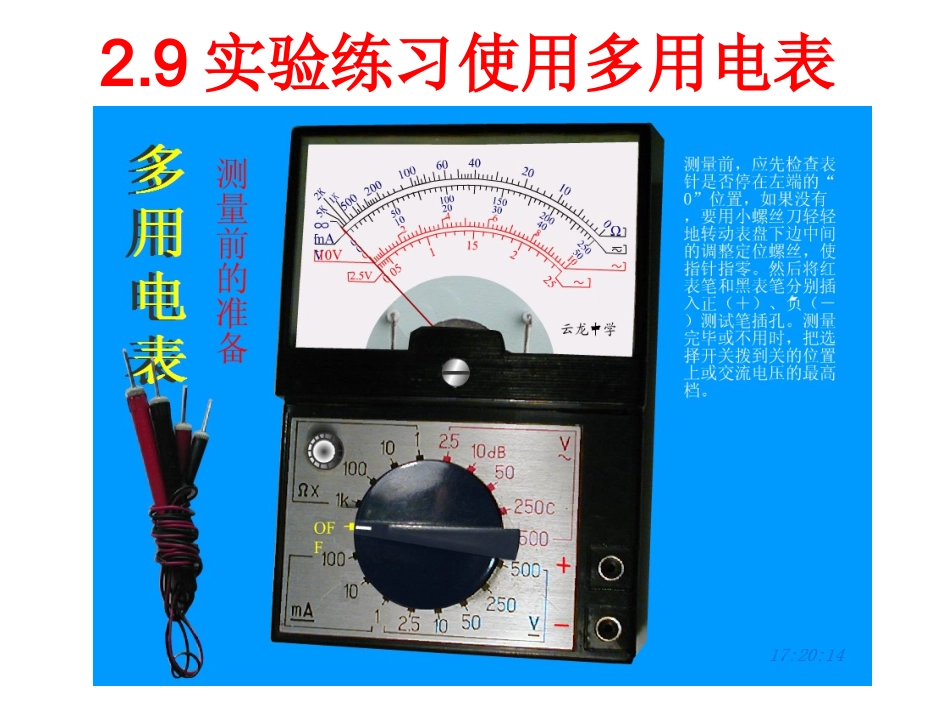

2.9实验练习使用多用电表II复习:欧姆表的工作原理?闭合电路欧姆定律的应用:两笔短接时,有两笔接RX时,有AABAABR1AABR2123ABR1R2A多用电表的结构EEAB1234561、2为电流表3、4为欧姆表5、6为电压表多用电表的结构R1..G...R21mA10mA12R1..G.R26..R3R4.52.5V10VR1..G.R24.3..RR×1×10电流档电路欧姆档电路电压档电路165432表头“Ω”调零旋纽机械零点调节旋纽黑表笔转换开关红表笔二、多用电表指针式多用电表数字式多用电表多用电表的外观及部件名称识别刻度盘欧姆调零旋钮红黑表笔功能选择开关指针定位螺丝直流电压量程选择区电阻倍率选择交流电压量程选择直流电流量程选择OFF挡欧姆表刻度盘直流电流、电压表刻度盘1、表盘分清三条刻度线所测量的物理量3、最下面的一条刻度线分布不均匀(开始阶段较密集),是用来测交流电压的.1、最上面的刻度线右端标有“0”,从右向左,刻度线依次变密,是用来测电阻的;2、中间的刻度线共50个小格,分布均匀,是用于测电流和直流电压的;二、多用电表选择开关多用电表的下半部分为选择开关,周围标有测量功能的区域和量程.将多用电表的选择开关转到电流(压)档,多用电表相当于一个电流(压)表.当选择开关旋转到电阻档,就可以测电阻了.电流(压)档上标示为量程,欧姆档上标示为倍率.二、多用电表机械调零用小螺丝刀调节表盘下方的机械调零螺丝,使表针指在刻度左边“0”的位置,再把表笔插入相应的插孔。二、多用电表三、练习使用多用电表1.测量定值电阻【1】选择开关置于电阻档;【2】选择恰当倍率:因为指针指在中央位置附近时,误差最小,因此要选择恰当倍率使指针能指向中央附近;【3】欧姆调零:两支表笔短接,观察指针是否指向右侧0Ω位置,若不在,旋动欧姆调零旋钮,使其指向此位置。【4】测量读数:两表笔与待测电阻接触,读出示数=指针示数×倍率123Ω1.50kΩ二、多用电表的使用1.测量定值电阻注意事项(1)断电操作:即待测电阻应该从电路中断开。(2)测量时手不能与表笔金属部分接触。(3)更换倍率后必须重新进行欧姆调零。(4)选挡:测电阻时选择合适的倍率。以使指针指在中央刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率三、练习使用多用电表1.测量定值电阻【思考】如果测电阻时,选择×10挡,指针的偏角太小,应当更换哪个倍率后再次测量?A、×100挡B、×1挡【提示】偏角是以左边0刻线为起始边度量的!A1.①机械调0,测电阻时要把选择开关置于档。“”2.选择合适的倍率档,使指针在附近。中值电阻3.每次换档后必须重新。电阻调零4.测电阻前,必须把待测电阻同其它电路。断开5.不能用两手同时握住两表笔的测电阻。金属部分6.测量电阻时,若指针偏角过小,应换倍率的档进行测量;若指针偏角过大,应换倍率的档进行测量。较大较小7.测完电阻,要拔出表笔,并把选择开关置于或交流电压最高档。“OFF”8.欧姆表内的电池用旧了,用此欧姆表测得的电阻值比真实值。偏大注意事项三、实验—3.测电阻记笔记上3.2用多用电表测量通过小灯泡的电流【1】选择开关置于直流电流挡;【2】选择恰当量程:对于电流表和电压表而言,指针应该尽量满偏,不能满偏,也至少要达到满偏的1/3以上;【3】接入电路:红表笔相当于正接线柱,黑表笔相当于负接线柱,把万用表串联进待测电路中。【4】读数:根据所选量程,推算出最小分度值,进行读数,注意估读。步骤:(1)选档;(2)测量;(3)读数。3.3用多用电表测量小灯泡的电压【1】选择开关置于直流电压挡;【2】选择恰当量程:对于电流表和电压表而言,指针应该尽量满偏,不能满偏,也至少要达到满偏的1/3以上;【3】接入电路:红表笔相当于正接线柱,黑表笔相当于负接线柱,把万用表与待测电路并联。【4】读数:根据所选量程,推算出最小分度值,进行读数,注意估读。步骤:(1)选档;(2)测量;(3)读数电压表和电流表的估读方法:(1)最小分度为“1”的:估读到下一位。(2)最小分度为“2”的:按1/2估读,超过半格的加上最小分度的1/2,不足半格的舍弃。(3)最小分度为“5”的:按“五分之几”估读,接近于最小分度的“五分之几...
