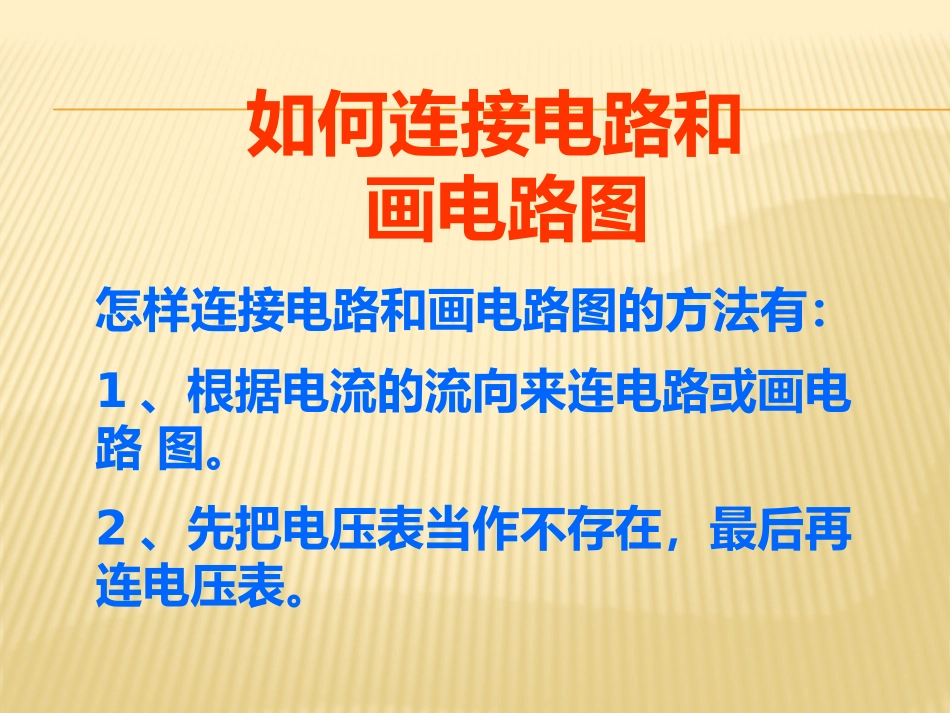

如何连接电路和画电路图怎样连接电路和画电路图的方法有：1、根据电流的流向来连电路或画电路图
2、先把电压表当作不存在，最后再连电压表

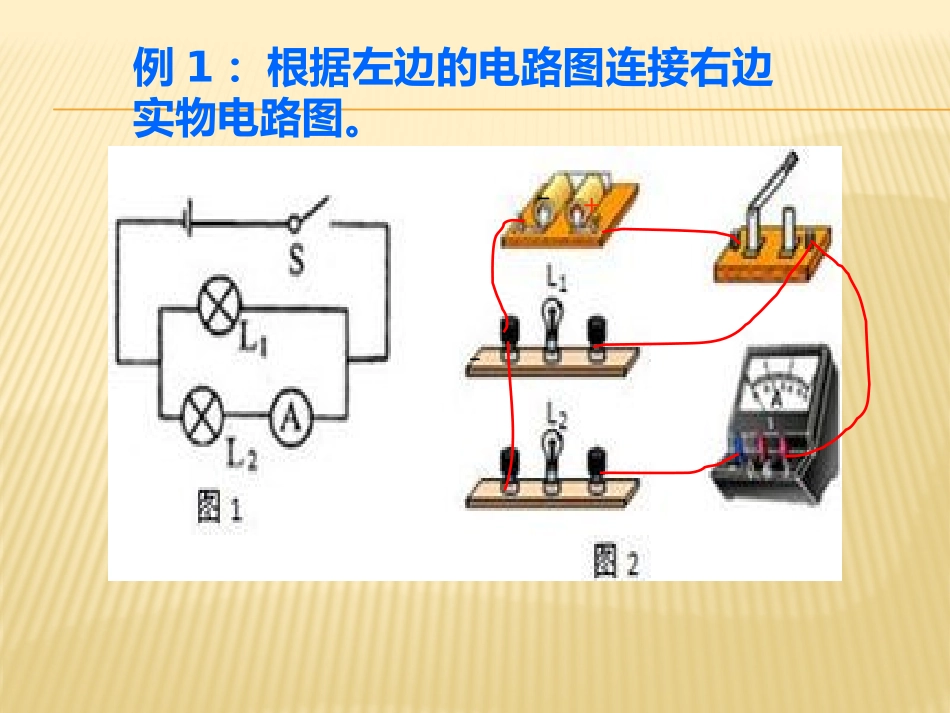

+–—例1：根据左边的电路图连接右边实物电路图
例2：按要求连接电路：L1、L2和滑动变阻器串联，电流表电路中的电流，电压表测L2两端的电压例4：按下列实物图画出相应的电路图
AAV例3：按下列实物图画出相应的电路图
AAA练习1:请按下列要求连接电路
要求:（1）滑动变阻器能改变灯泡的亮度；（2）电流表测通过灯泡的电流；（3）电压表测灯光两端的电压
练习2：请按下列要求连接电路
L1L2并联；Ａ１测干路电流；Ａ２测Ｌ２的电流练习3：按电路图连接实物图练习4：按电路图连接实物图
