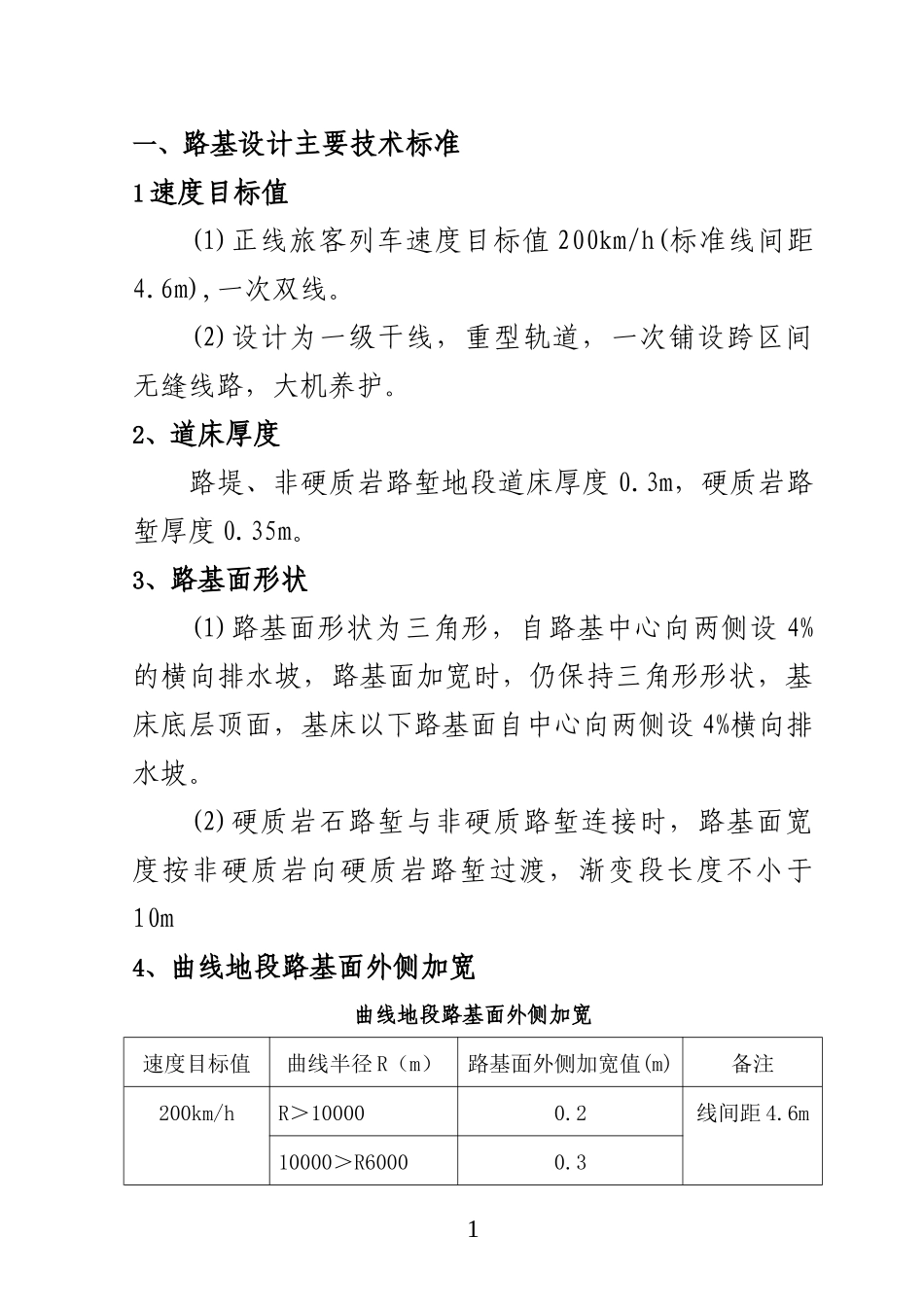

一、路基设计主要技术标准1速度目标值(1)正线旅客列车速度目标值200km/h(标准线间距4.6m),一次双线。(2)设计为一级干线，重型轨道，一次铺设跨区间无缝线路，大机养护。2、道床厚度路堤、非硬质岩路堑地段道床厚度0.3m，硬质岩路堑厚度0.35m。3、路基面形状(1)路基面形状为三角形，自路基中心向两侧设4%的横向排水坡，路基面加宽时，仍保持三角形形状，基床底层顶面，基床以下路基面自中心向两侧设4%横向排水坡。(2)硬质岩石路堑与非硬质路堑连接时，路基面宽度按非硬质岩向硬质岩路堑过渡，渐变段长度不小于10m4、曲线地段路基面外侧加宽曲线地段路基面外侧加宽速度目标值曲线半径R（m）路基面外侧加宽值(m)备注200km/hR＞100000.2线间距4.6m10000＞R60000.316000＞R≥45000.44500＞R≥40000.5R＜40000.65、路基基床结构路基基床结构分为表层和底层，路基基床表层为0.6m，底层厚度为1.9m.。6、路基填料路基基床表层采用0.6m厚级配碎石填筑；土质、软质岩路堑地段基床表层采用0.5m厚级配碎石+0.1m厚中粗砂填筑。基床底层填筑厚度为1.9m，基床底层顶面铺设0.1m厚中粗砂夹一层复合土工膜。，基床底层填料采用弱分化红层软岩填筑，最大粒径不大于15cm,填筑松铺厚度宜在30~40cm,填筑最大干密度不小于2.0g/cm3。含水量应控制在最佳含水量±2%以内。严禁采用D、E组填料。浸水路堤采用填石或填渗水土。不宜采用细砂、粉砂作填料。2二、路基工程量路基工程主要工程数量表序号名称单位工程数量一拆迁及征地1区间改移道路公里8.922站场改移道路公里1.5二区间路基土石方断面立方方66397771土方立方米1308628（1）挖土方（运距≤1km）立方米1308628（2）增运土方（运距＞1km的部分）立方米12175002石方立方米4694766（1）挖石方立方米4682334（2）利用石填方立方米3955673级配碎石立方米2524633三站场土石方断面立方米38324711土方立方米3342821挖土方立方米3342822增运土方（运距＞1km的部分立方米3342823石方立方米3082118路基工程主要工程数量表4挖一般石方立方米14615425控爆石方立方米7511126利用石填方立方米8197107级配碎石立方米1306378挖淤泥立方米252479A组填料立方米151578四A．路基及附属工程1附属土石方（1）土方立方米36549（2）浆砌石圬工方25034（3）混凝土圬工方40732加固防护（1）基床加固4①土工膜平方米240815②砂卵石立方米113173③中粗砂立方米24760④排水管米50084（2）地基加固①碎石垫层立方米39705②土工格栅平方米145837③水泥搅拌桩米221374路基工程主要工程数量表④CFG桩米45891⑤水泥挤密桩米16444（3）坡面防护①喷砼植生平方米262663②土工格栅平方米179805③栽植灌木株256451④柔性生态护坡平方米8184（4）片石防护①土方立方米62168②浆砌石圬工方89523③植草护坡平方米224654④栽植灌木株3053715（5）路基弃渣防护圬工方57116（6）电缆槽圬工方5919（7）拆除工程立方米16992（8）隔离栅栏公里62.76（9）绿色通道公里1073支挡工程（1）片石混凝土挡土墙圬工方70075（2）桩板挡土墙圬工方7464（3）抗滑桩（锚固桩）圬工方33622路基工程主要工程数量表（4）预应力锚索米23604五B．站场附属工程1附属土石方（1）土方立方米18553（2）浆砌石圬工方8624（3）混凝土圬工方13802加固工程（1）基床加固①土工膜平方米165777②浆砌石圬工方3808③砂卵石立方米14213（2）边坡防护6①植草护坡平方米78405②种灌木株21844③土工格栅平方米86890④浆砌石圬工方24933（3）改河改沟圬工方5995（4）挡碴墙（路基弃渣防护）圬工方20167（5）缆线槽米125807三、路基工程现场管理基本要求1、路基施工现场应统一规划、合理布局，并绘制路基分段平面布置图。2、路基施工的各个阶段应有明显的分区作业指示标牌，“三阶段、四区段、八流程”区分明显，里程桩清晰、准确。分区作业指示牌应符合《铁路建设项目现场安全文明标志》。3、施工现场应布置“五牌一图”及各类标示牌、警示牌齐全。4、施工作业人员数量应符合施工组织设计或方案要求。特种作业人员应持证上岗。进入施工现场的人员应依照《铁路建设项目现场安全文明标志》要求，佩戴安全帽和上岗证，劳动保护用品穿戴齐全。安全...
