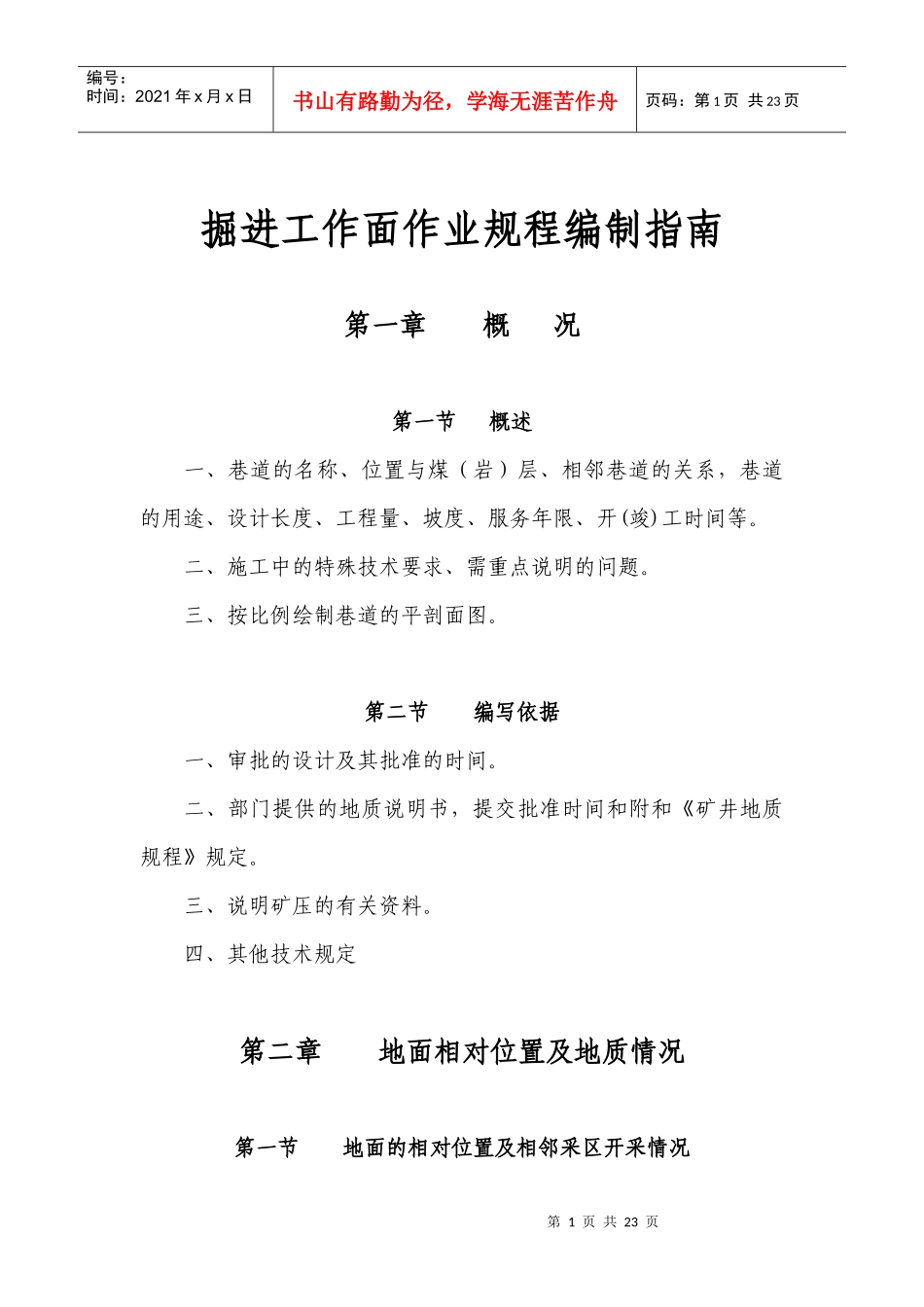

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页掘进工作面作业规程编制指南第一章概况第一节概述一、巷道的名称、位置与煤（岩）层、相邻巷道的关系，巷道的用途、设计长度、工程量、坡度、服务年限、开(竣)工时间等。二、施工中的特殊技术要求、需重点说明的问题。三、按比例绘制巷道的平剖面图。第二节编写依据一、审批的设计及其批准的时间。二、部门提供的地质说明书，提交批准时间和附和《矿井地质规程》规定。三、说明矿压的有关资料。四、其他技术规定第二章地面相对位置及地质情况第一节地面的相对位置及相邻采区开采情况第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页一、巷道的地面位置、标高，区域内的水体和建、构筑物对工程的影响。二、巷道与相邻煤（岩）层、邻居巷道之间的层关系，附近已有的采掘情况对工程的影响。三、分析老空区的水、火、瓦斯等对工程的影响。第二节煤(岩)层的赋存特征一、叙述煤（岩）层的产状、厚度、结构、坚固系数，预计巷道揭露的个煤层间距，顶、底板的岩性及特征分析。二、预计巷道的瓦斯涌出量、瓦斯突出倾向、煤层自然发火倾向、煤尘爆炸指数、地温等。三、其他煤(岩)层的技术特征分析。四、按比例绘制地层综合柱状图。五、围岩分类参考表。第三节地质构造一、描述巷道煤（岩）层产状的要素（走向、倾向、倾角），断层、褶皱、裂隙，火成岩浸入围墙、岩床，陷落柱、导水性及控制程度等参数。二、受冲击地压威胁的煤（岩）层或应力集中区掘进，对工程的影响，应有的技术分析。第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页三、在突出煤层顶底板掘进岩巷时，必须实用经定期验证的地质资料。四、按比例绘制地质平面图、剖面图。按比例绘制瓦斯地质图。五、普氏岩石分类表。第四节水文地质一、分析巷道区域的主要水来源，有影响的含水层厚度、涌水形式、涌水量、涌水量、补给关系、影响程度。二、分析巷道区域的图纸资料，分析相邻老巷、老空区积水、钻孔终钻的位置、封孔质量、构造导水对工程安全的影响程度。三、分析巷道第四纪砂砾层水、承压水等的水量、水压及其与工程的距离和关系，进行隔水层安全厚度的计算。四、积水区域附近掘进巷道，应在掘进工程平面图上标出其“三线”（积水线、探水线、警戒线）。五、隔水厚度的计算…….第三章巷道布置及支护说明第一节巷道布置一、描述巷道布置：层位、水平标高、断面、工程量、坡度、中腰线、开口位置、方位角。第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页二、巷道净断面的设计、必须按支护允许变形后的断面计算。三、突出矿井巷道布置的原则：充分利用保护层，避开地质破碎带，避开应力集中区，掌握施工动态和围岩的变化情况。四、巷道开口施工：开口方法和步骤，开口前的准备工作，开口附近的支护加固，一次成巷支护方式。五、巷道施工的顺序：巷道为分段定向施工时，逐段说明巷道的腰线及中线方向，坡度、各段长度与煤层的相对位置。六、特殊施工的地点：车场、硐室、浏煤眼、交出点、绞车房等，该巷道与其顶部或底部老巷道的岩层厚度，要将其空间位置、坡度和特殊施工的要求描述清楚。特殊工程按设计要求绘制大样图，标出开口的位置、转变点、起坡点，平、竖曲线等计算数据。七、按比例绘制巷道的平剖面图及部分放大图样。第二节矿压观测一、观测对象：矿压显现明显、跨度大的巷道，松软的煤、岩层或流沙性岩层中的巷道，破碎带的巷道，“三软”（顶板软、煤质软、地板软）及煤（岩）与瓦斯突出煤层的巷道，不支护巷道，各类支护巷道等。二、观测内容：顶地板活动规律分析，不支护巷道表面位移观测，支护巷道底板理层量，顶地及两帮变形相对位移检测，支护质量动态检测，锚杆锚索锚固力检测等。第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页三、观测方法：矿压观测仪器、仪表的选型、安设位置，矿压观测方式，观测时间等。根据...
