探究并联电路电流的特点VIP免费

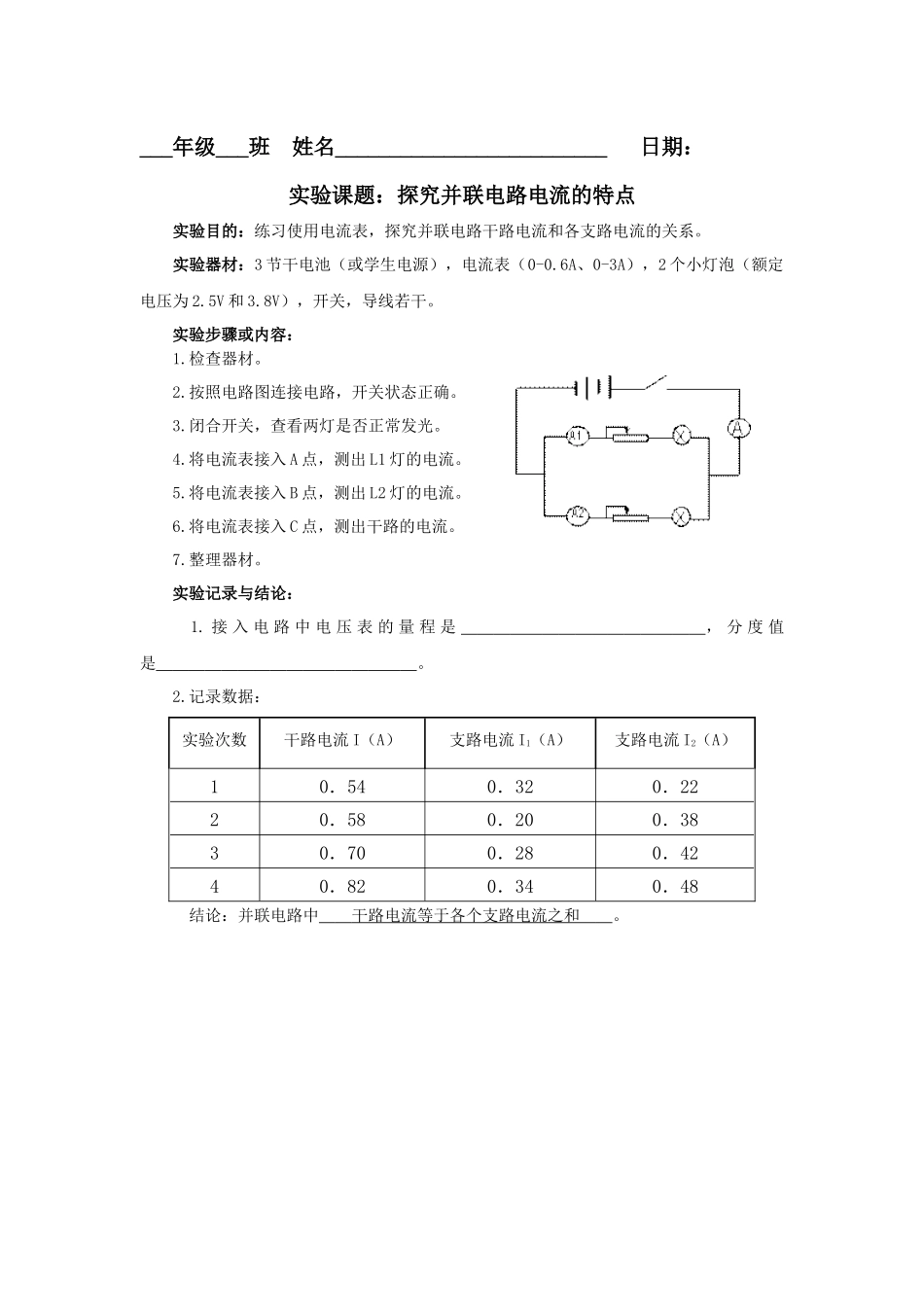

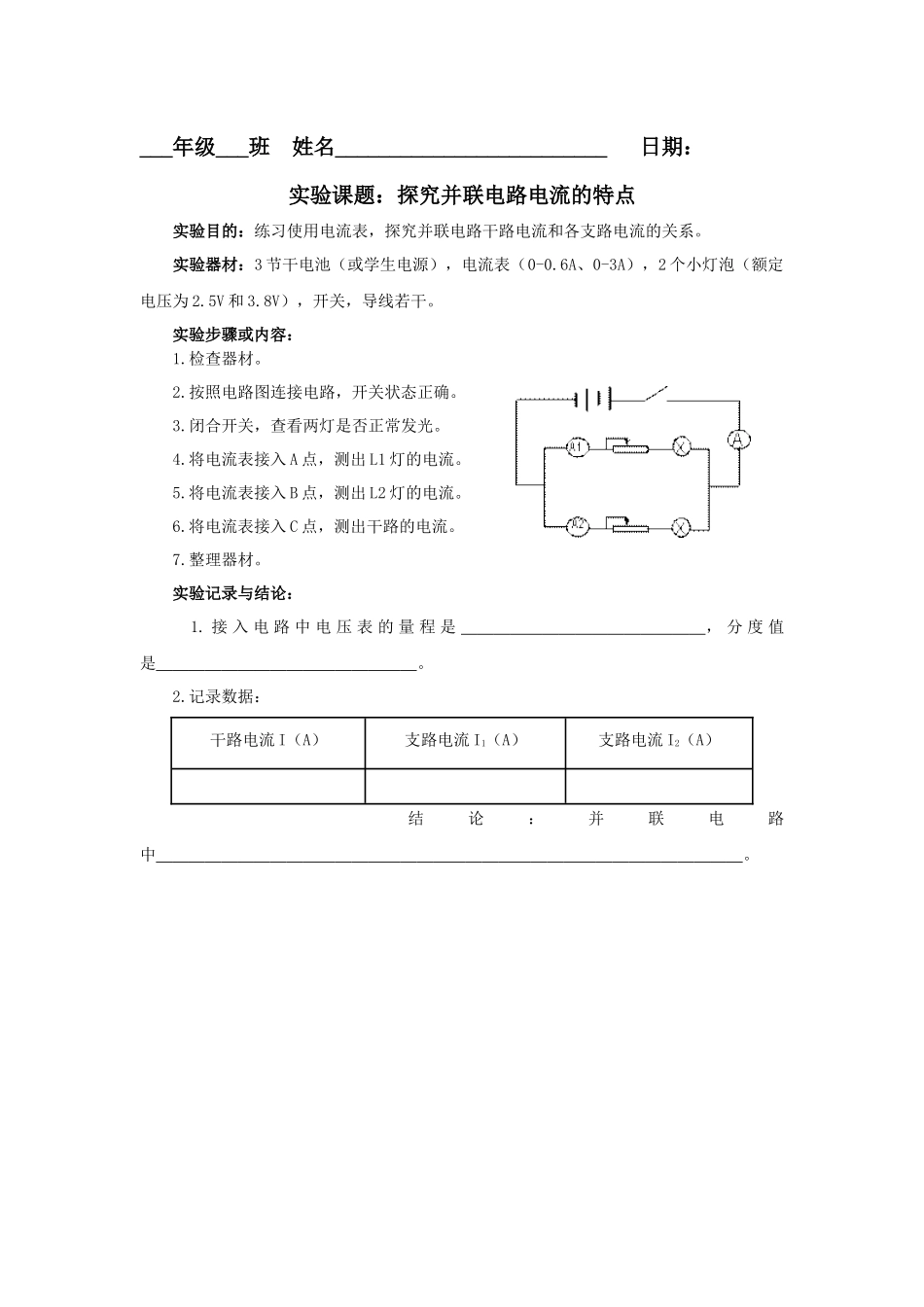

___年级___班姓名_________________________日期：实验课题：探究并联电路电流的特点实验目的：练习使用电流表，探究并联电路干路电流和各支路电流的关系。实验器材：3节干电池（或学生电源），电流表（0-0.6A、0-3A），2个小灯泡（额定电压为2.5V和3.8V），开关，导线若干。实验步骤或内容：1.检查器材。2.按照电路图连接电路，开关状态正确。3.闭合开关，查看两灯是否正常发光。4.将电流表接入A点，测出L1灯的电流。5.将电流表接入B点，测出L2灯的电流。6.将电流表接入C点，测出干路的电流。7.整理器材。实验记录与结论：1.接入电路中电压表的量程是，分度值是。2.记录数据：干路电流I（A）支路电流I1（A）支路电流I2（A）结论：并联电路中。___年级___班姓名_________________________日期：实验课题：探究并联电路电流的特点实验目的：练习使用电流表，探究并联电路干路电流和各支路电流的关系。实验器材：3节干电池（或学生电源），电流表（0-0.6A、0-3A），2个小灯泡（额定电压为2.5V和3.8V），开关，导线若干。实验步骤或内容：1.检查器材。2.按照电路图连接电路，开关状态正确。3.闭合开关，查看两灯是否正常发光。4.将电流表接入A点，测出L1灯的电流。5.将电流表接入B点，测出L2灯的电流。6.将电流表接入C点，测出干路的电流。7.整理器材。实验记录与结论：1.接入电路中电压表的量程是，分度值是。2.记录数据：实验次数干路电流I（A）支路电流I1（A）支路电流I2（A）10．540．320．2220．580．200．3830．700．280．4240．820．340．48结论：并联电路中干路电流等于各个支路电流之和。
