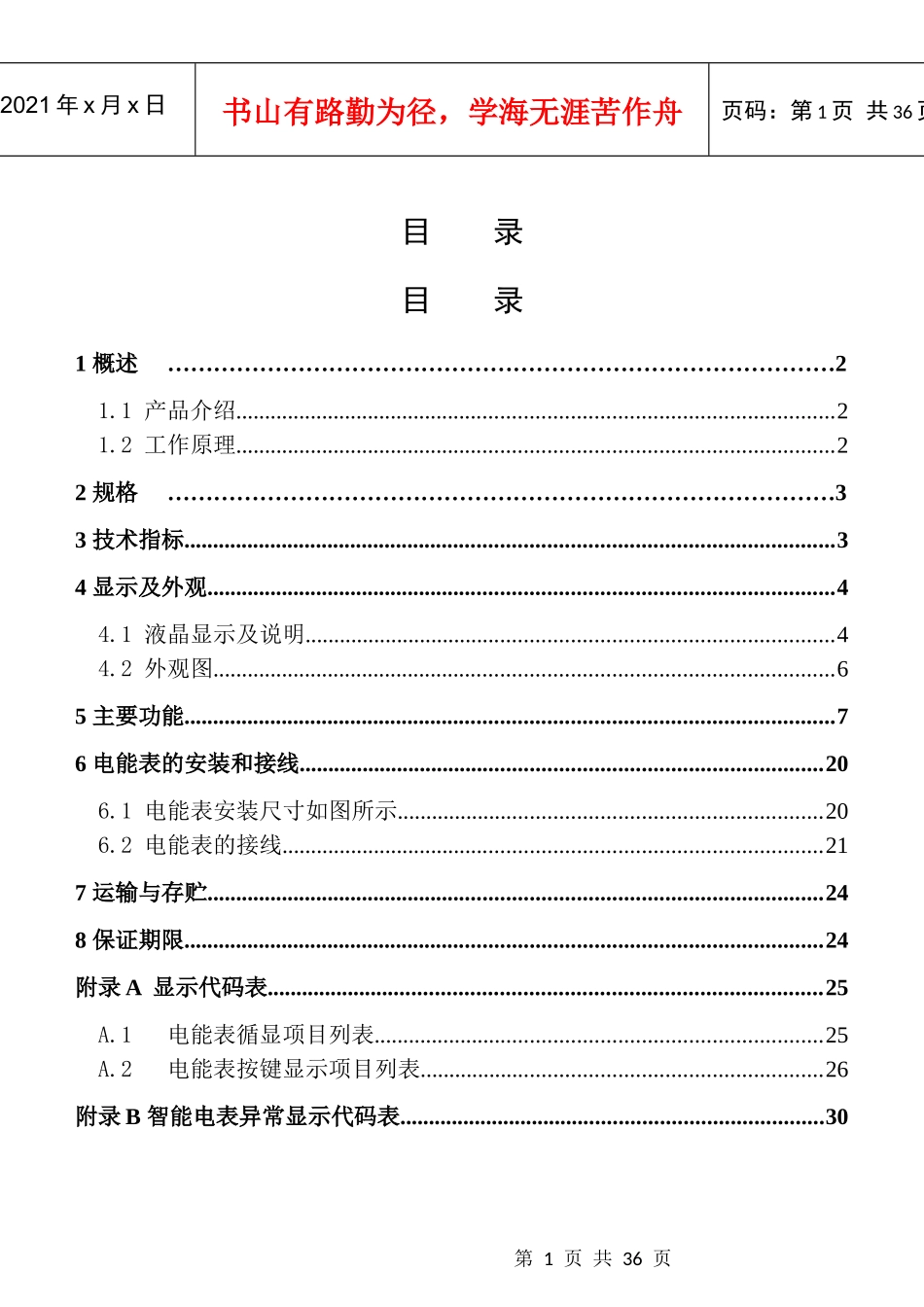

DSZ71/DTZ71型三相三线/三相四线智能电能表使用说明书江苏林洋电子股份有限公司JiangsuLinyangElectronicsCo.,Ltd.苏制00000108号第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录目录1概述……………………………………………………………………………21.1产品介绍.......................................................................................................21.2工作原理.......................................................................................................22规格……………………………………………………………………………33技术指标................................................................................................................34显示及外观............................................................................................................44.1液晶显示及说明...........................................................................................44.2外观图...........................................................................................................65主要功能................................................................................................................76电能表的安装和接线..........................................................................................206.1电能表安装尺寸如图所示.........................................................................206.2电能表的接线.............................................................................................217运输与存贮..........................................................................................................248保证期限..............................................................................................................24附录A显示代码表...............................................................................................25A.1电能表循显项目列表.............................................................................25A.2电能表按键显示项目列表.....................................................................26附录B智能电表异常显示代码表.........................................................................30第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页1概述1.1产品介绍DSZ71/DTZ71型三相智能电能表系列产品适用于三相有功无功电能计量。我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。各项技术指标符合《GB/T17215.321-2008》、《GB/T17215.322-2008》、《GB/T17215.323-2008》、《GB/T17215.211-2006》、《GB/T17215.301-2007》、《GB/T15284-2002》、《DL/T614-2007》、《DL/T645-2007》、《Q／GDW357-2009》、《Q／GDW358-2009》、《Q／GDW363-2009》等国家标准以及行业标准。DSZ71/DTZ71系列产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照国家电网公司要求定制的一款新型智能电能表。具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域。业务咨询电话：0731-820522651.2工作原理电能表工作时，A、B、C三相电压、电流经取样电路分别取样后，送到计量芯片进行处理，CPU将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页第4...
