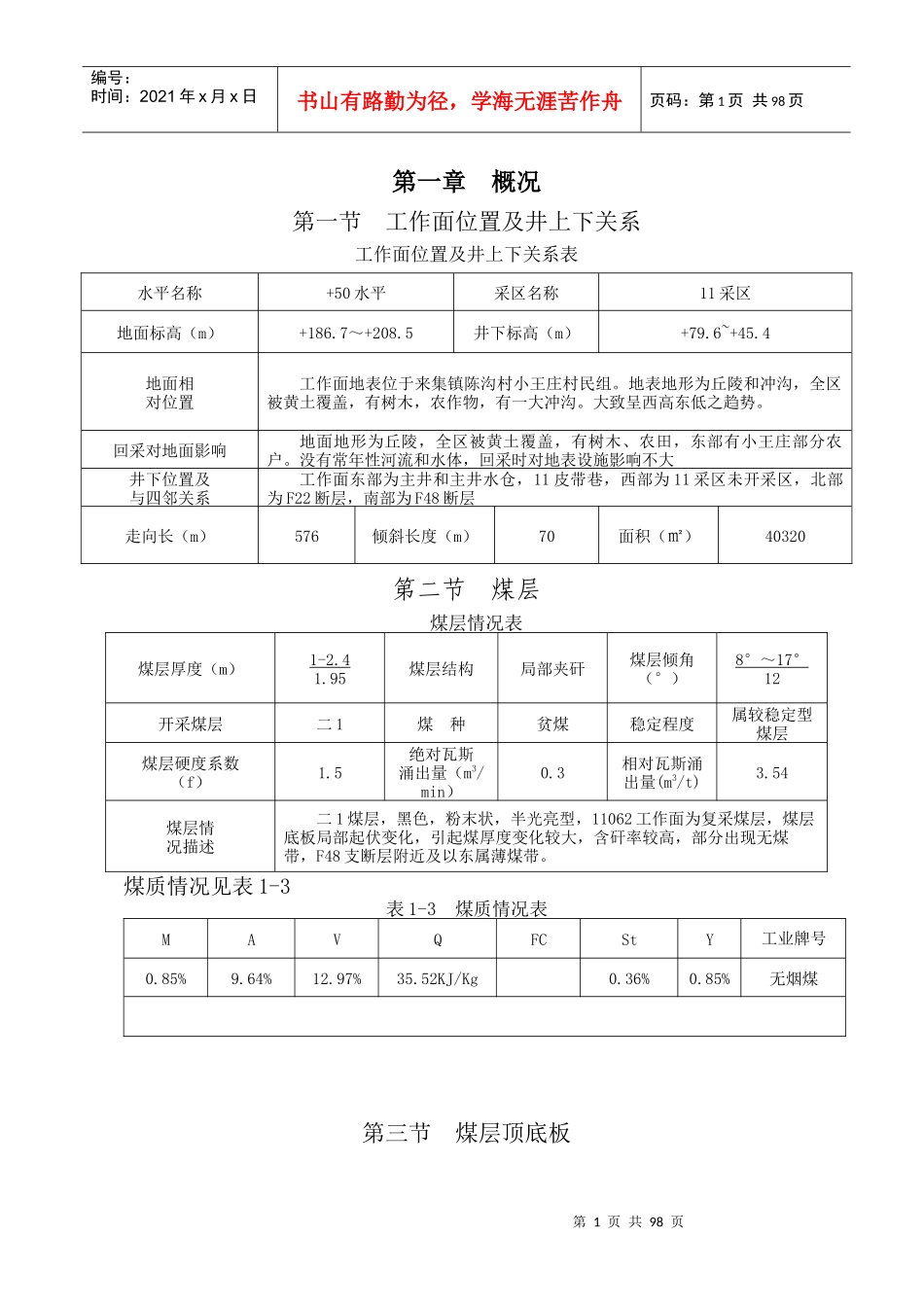

第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共98页第一章概况第一节工作面位置及井上下关系工作面位置及井上下关系表水平名称+50水平采区名称11采区地面标高（m）+186.7～+208.5井下标高（m）+79.6~+45.4地面相对位置工作面地表位于来集镇陈沟村小王庄村民组。地表地形为丘陵和冲沟，全区被黄土覆盖，有树木，农作物，有一大冲沟。大致呈西高东低之趋势。回采对地面影响地面地形为丘陵，全区被黄土覆盖，有树木、农田，东部有小王庄部分农户。没有常年性河流和水体，回采时对地表设施影响不大井下位置及与四邻关系工作面东部为主井和主井水仓，11皮带巷，西部为11采区未开采区，北部为F22断层，南部为F48断层走向长（m）576倾斜长度（m）70面积（㎡）40320第二节煤层煤层情况表煤层厚度（m）1-2.41.95煤层结构局部夹矸煤层倾角（°）8°～17°12开采煤层二1煤种贫煤稳定程度属较稳定型煤层煤层硬度系数（f）1.5绝对瓦斯涌出量（m3/min）0.3相对瓦斯涌出量(m3/t)3.54煤层情况描述二1煤层，黑色，粉末状，半光亮型，11062工作面为复采煤层，煤层底板局部起伏变化，引起煤厚度变化较大，含矸率较高，部分出现无煤带，F48支断层附近及以东属薄煤带。煤质情况见表1-3表1-3煤质情况表MAVQFCStY工业牌号0.85%9.64%12.97%35.52KJ/Kg0.36%0.85%无烟煤第三节煤层顶底板第2页共98页第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共98页煤层顶底板情况表顶、底板名称岩石名称厚度（m）岩性特征顶板老顶大占砂岩厚度10m灰绿色中粒长石石英砂岩，厚平均为6.5m，以石英为主，含植物化石及白云母碎片，下部呈砂泥岩裂隙较发育。直接顶砂质泥岩7.6～17.6m灰绿～灰黑色，挤压揉搓现象明显，极破碎，强度较低。工作面内直接压煤。伪底炭质泥岩0.2—0.5m深灰炭质泥岩，随开采随落。底板直接底砂质泥岩、粉砂岩或细砂岩厚度7.41m深黑色，含植物化石和白云母碎片，水平层理发育。老底L7、L8灰岩厚9m深灰色、隐晶质结构，含黄铁矿、蜒科化石并发育方解石脉。附图1-1：工作面地层综合柱状图。第四节地质构造断层情况表构造名称走向（°）倾向（°）倾角（°）性质落差（m）对回采的影响第3页共98页第2页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共98页F227016070正断层172留设断层煤柱，防治断层水，造成储量损失，对回采有一定影响但不大。会引起工作面淋水F489518560正断层42留设断层煤柱，防治断层水，造成储量损失，对回采有一定影响。会引起工作面淋水F227016070正断层172留设断层煤柱，防治断层水，造成储量损失，对回采有一定影响但不大。会引起工作面淋水F48支4013070正断层17造成煤层底板起伏，出现无煤带，回采时过断层破碎带，顶板支护困难。会引起工作面淋水图1-2：工作面运输巷、回风巷、开切眼剖面图。第五节水文地质一、含水层（顶部和底部）分析第4页共98页第3页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共98页本工作面水文地质条件中等。该工作面顶板水含水性不强，掘进过程中顶板有少量淋水现象，随着掘进延伸淋水逐渐减小或消失。据此分析，11062工作面顶板水不会对正常回采造成影响，该区域L7~8灰岩含水层富水性较弱，并且经过裴沟煤矿深部开采疏放，水位-200m，底板水对11062工作面的影响不大；掘进过程中未发现底板涌水现象，由此分析，工作面回采过程中不会出现大的底板涌水，但局部会出现少量底板渗水和涌水现象，预计正常涌水量为0.5m3/h，最大涌水量为3m3/h。影响施工的主要为老空水和断层水。矿井设计正常涌水量45m3/h，最大涌水量76.5m3/h，目前矿井实际涌水量只有,5.7m3/h。本工作面预计正常涌水量3.8m3/h，最大涌水量6m3/h。11062上付巷正常用水量为2.33/h，11062下付巷正常用水量为1.53/h。(1)、顶板：直接顶厚7.6-17.6m左右，遇煤层较薄段或小断层时将有打顶现象，遇顶板裂隙发育段老顶砂岩水将导入巷道内，一般以滴水、淋水为主，预计水量0.5m3/h；另外，该面采空区已将顶板水充分疏放，掘进期间，将不受顶板水威胁。（2）、底板：...
