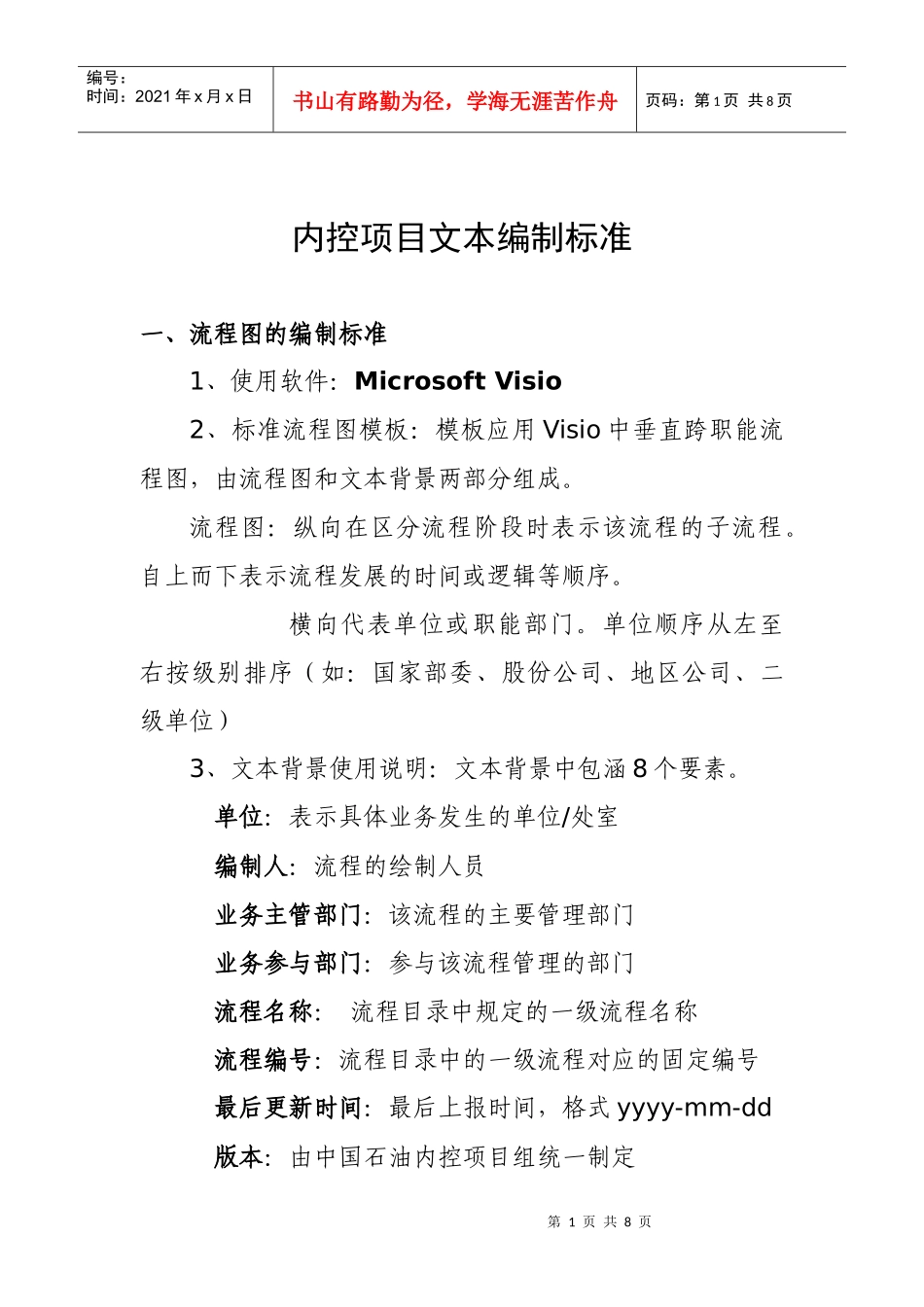

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页内控项目文本编制标准一、流程图的编制标准1、使用软件：MicrosoftVisio2、标准流程图模板：模板应用Visio中垂直跨职能流程图，由流程图和文本背景两部分组成。流程图：纵向在区分流程阶段时表示该流程的子流程。自上而下表示流程发展的时间或逻辑等顺序。横向代表单位或职能部门。单位顺序从左至右按级别排序（如：国家部委、股份公司、地区公司、二级单位）3、文本背景使用说明：文本背景中包涵8个要素。单位：表示具体业务发生的单位/处室编制人：流程的绘制人员业务主管部门：该流程的主要管理部门业务参与部门：参与该流程管理的部门流程名称：流程目录中规定的一级流程名称流程编号：流程目录中的一级流程对应的固定编号最后更新时间：最后上报时间，格式yyyy-mm-dd版本：由中国石油内控项目组统一制定第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页4、常用图例说明：15个，具体说明如下：序号图例图例说明1负责人员：填列负责该工作的岗位，工作：简要填列具体实施的工作步骤，如：填写费用报销单2填列要求同上，但该工作步骤可以进一步分解为新的流程，如：固定资产盘点3流程目录中已经明确的具体业务流程，此图例表示对其他流程的引用4该图例表示以文本形式存在的文件、制度、表单等，内容为文件、表单的全称5此图例在存在判断/决策时使用，内容中填列判断的具体事项6表示页码索引，内容填列索引的页码编号7用来连接两个工作步骤8表示在系统数据库中储存或以电子文档方式储存9表示非电子文档的其他储存方式10表示流程结束11表示业务流程步骤中存在的风险，标识在存在风险的步骤的左下角，同时用数字进行编号，如1.112表示业务流程步骤中针对风险的控制点，标识在实施控制的步骤的右第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页序号图例图例说明下角，编号与风险点编号对应1.1.113在需要对某项步骤进行详细说明时使用，如说明文字过长，应链接至word文档14在增加职能部门时使用15^……在区分流程阶段时使用二、内部控制设计描述标准1、使用软件：MicrosoftExcel2、标准模板：风险控制文档（RCD）纵向代表针对风险的控制，要求与相关流程图上的控制点一一对应。横向代表内部控制设计的11个要素。3、控制要素说明：1）控制点编号：与相关流程图上的控制点编号一致。2）经营目标：主要是营运目标、财务报告目标和遵循法律目标。营运目标（O）：包括绩效、获利和保障资产安全目标。财务报告目标（F）：防止对外报送不真实的财务报第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页告。遵循目标（C）：遵循国家的相关法律、法规和政策。在选择经营目标时可进行多项选择。3）风险类别：分为5种，经营决策、违反法律法规、财务报告失真、资产安全受到威胁和营私舞弊现象产生。经营决策风险（1）：主要指影响决策的时效、决策的依据和决策的质量等。违反法律法规（2）：指没有全面或正确执行国家法律、法规和政策规定（如税收、价格、质量、环保等），而给国家带来损失，企业受到处罚。财务报告失真（3）：指企业未完全按会计准则、制度等规定组织会计核算和披露信息，导致财务报告在完整性、准确性等方面存在问题。误导或欺骗公众，给投资者带来损失。资产安全受到威胁（4）：指管理制度不健全或执行不到位，企业实物资产如设备、存货、证券、资金和其他资产的安全受到威胁。营私舞弊（5）：由于分工职责不清，内部控制无效而产生的不当行为。在选择风险类别时可进行多项选择。4）风险描述：对风险的内容进行详细描述。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页5）控制目标的类型：分为4种，完整性控制（C）、准确性控制（A）、有效性控制（V）和接触控制（R）。完整性控制（C）：指建立完整规范的控制体系和标准；生产经营和财务信息数据的采集、记录和处理完整，无遗漏和重复。主要控制工具...
