电流电压电阻的关系VIP免费

电流电压电阻的关系_第1页
1/17

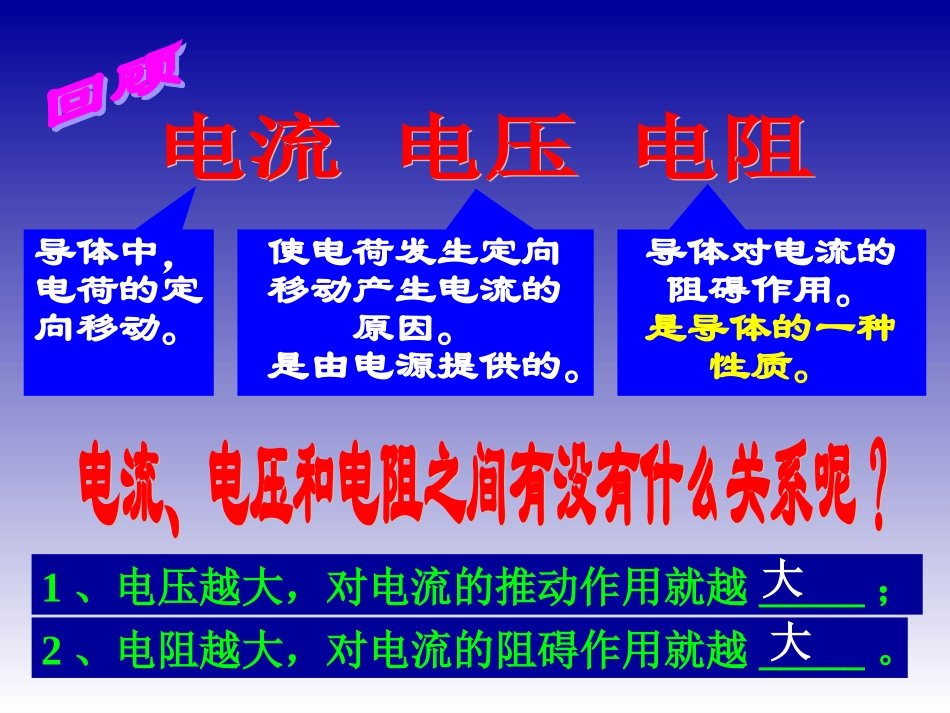

电流电压电阻的关系_第2页
2/17

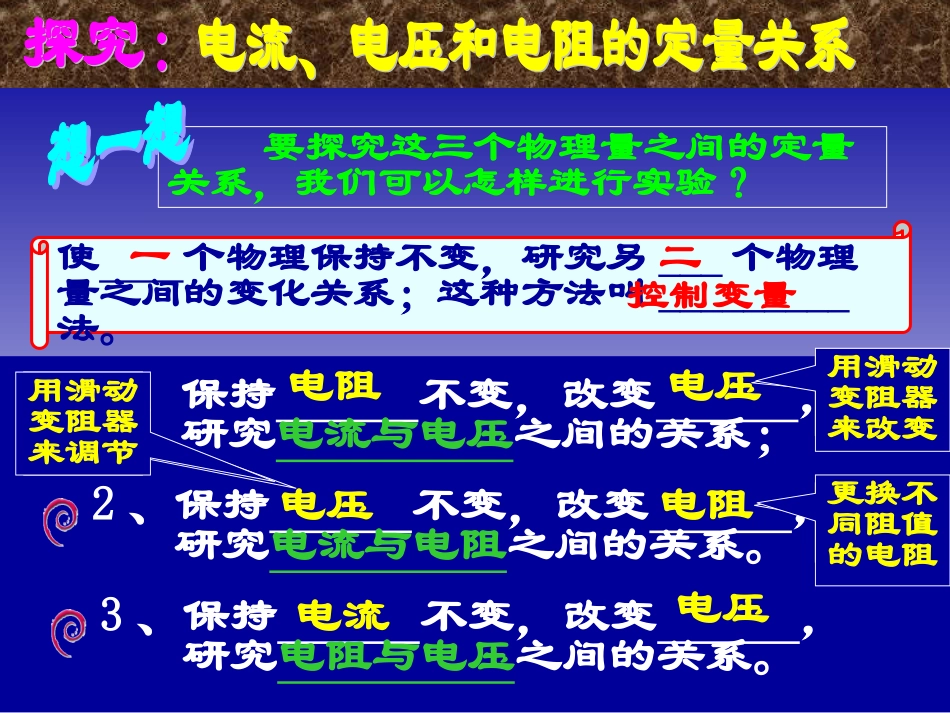

电流电压电阻的关系_第3页
3/17
导体中,电荷的定向移动。使电荷发生定向移动产生电流的原因。是由电源提供的。导体对电流的阻碍作用。是导体的一种性质。2、电阻越大,对电流的阻碍作用就越_____。1、电压越大,对电流的推动作用就越_____;大大1、保持不变,改变,研究电流与电压之间的关系;怎么改变?使个物理保持不变,研究另___个物理量之间的变化关系;这种方法叫_________法。要探究这三个物理量之间的定量关系,我们可以怎样进行实验?电阻电压电压电阻2、保持不变,改变,研究电流与电阻之间的关系。3、保持不变,改变,研究电阻与电压之间的关系。电流电压控制变量一二怎么改变?用滑动变阻器来改变更换不同阻值的电阻怎么保持不变?用滑动变阻器来调节1、当电路中_____一定时,电压越大,电流越___一、猜想:2、当电路中_____一定时,电阻越大,电流越___电阻大电压小二、设计实验方案,画出电路图:实验器材:______、______、______、________、________、_____________、______________。电源定值电阻开关电压表导线滑动变阻器电流表请按电路图将元件实物连成电路.1.连接电路时开关应__;2.闭合开关前,滑动变阻器的滑片应移到_________位置。注意事项断开电阻最大作用是什么?作用是改变(或保持)电阻R两端电压记录表格:实验次数电压/V电流/A电阻/Ω111.01.05221.51.55332.02.05442.52.555552.02.01010662.02.015151、当导体的电阻不变时,导体中的电流与导体两端的电压成正比。三、实验并记录数据:2、当导体两端的电压不变时,导体中的电流与导体的电阻成反比。四、实验结论:0.20.20.120.120.20.20.30.30.40.40.50.51、当导体的电阻不变时,导体中的电流与导体两端的电压成正比。2、当导体两端的电压不变时,导体中的电流与导体的电阻成反比。你能用电流、电阻和电压的符号,将上述实验结论(导体中的电流与导体的电阻、导体两端的电压的关系)表示出来吗?实验结论导体中的电流,跟这段导体两端的电压成正比,跟这段导体的电阻成反比。公式:IRU=变换公式:U=IRR=IUR(Ω)单位:I(A)U(V)RUI欧姆定律:欧姆研究了并在1827年将研究结果总结为:欧姆(1789-1854)乔治·西蒙·欧姆生于德国埃尔兰根城,父亲是锁匠。父亲自学了数学和物理方面的知识,并教给少年时期的欧姆,唤起了欧姆对科学的兴趣。16岁时他进入埃尔兰根大学研究数学、物理与哲学,由于经济困难,中途缀学,到1813年才完成博士学业。科学家简介欧姆是一个很有天才和科学抱负的人,他长期担任中学教师,由于缺少资料和仪器,给他的研究工作带来不少困难,但他在孤独与困难的环境中始终坚持不懈地进行科学研究,自己动手制作仪器。欧姆定律发现初期,许多物理学家不能正确理解和评价这一发现,并遭到怀疑和尖锐的批评。研究成果被忽视,经济极其困难,使欧姆精神抑郁。直到1841年英国皇家学会授予他最高荣誉的科普利金牌,才引起德国科学界的重视。人们为纪念他,将测量电阻的物理量单位以欧姆的姓氏命名。1、有人根据公式R=U/I跟公式I=U/R在形式上相似,说“电阻R跟电压成正比,跟电流成反比”。你认为这种说法对吗?为什么?答:不对。因为电阻是导体本身的一种性质,它只跟导体的材料、长度、横截面积和温度有关,跟电流、电压无关。2、试根据欧姆定律,完成下列表格。次序次序电压电压UU/V/V电流电流II/A/A电阻电阻RR//ΩΩ((11))220.50.5((22))101022((33))33554155IRU=电阻/欧电压/伏电流/安510.230.651表二:电阻/欧电流/安电压/伏51.26100.6150.4分析表一所得到的数据可得结论:__________________________________________;分析表二所得到的数据可得结论:__________________________________________。3、某同学做“研究电流和电压、电阻的关系”的实验,实验中得到了如下的两组数据:表一:例题1一只电灯泡正常工作时的灯丝电阻是242欧,如果电灯线路的电压是220伏,求灯丝中通过的电流。答:灯丝中通过的电流是0.9A。=0.9A解:依题意和根据得:IRU=IRU=242ΩΩ22V=例题2、一个电热水器工作时电热丝的电阻是22欧,通过的电流是10安,求电热水器工作时两端的电压。U=IR=10A×22ΩΩ=220V答:电...
