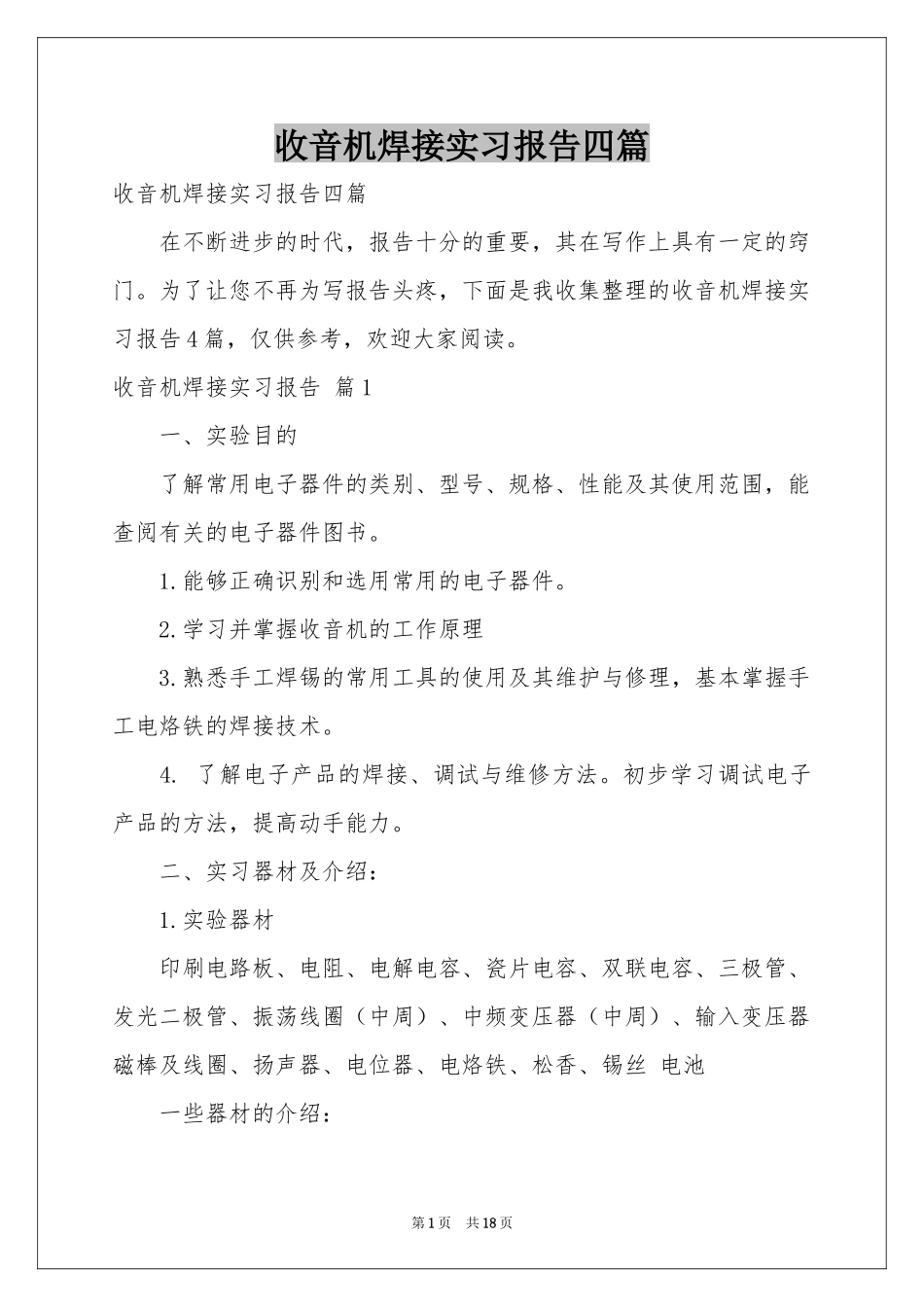

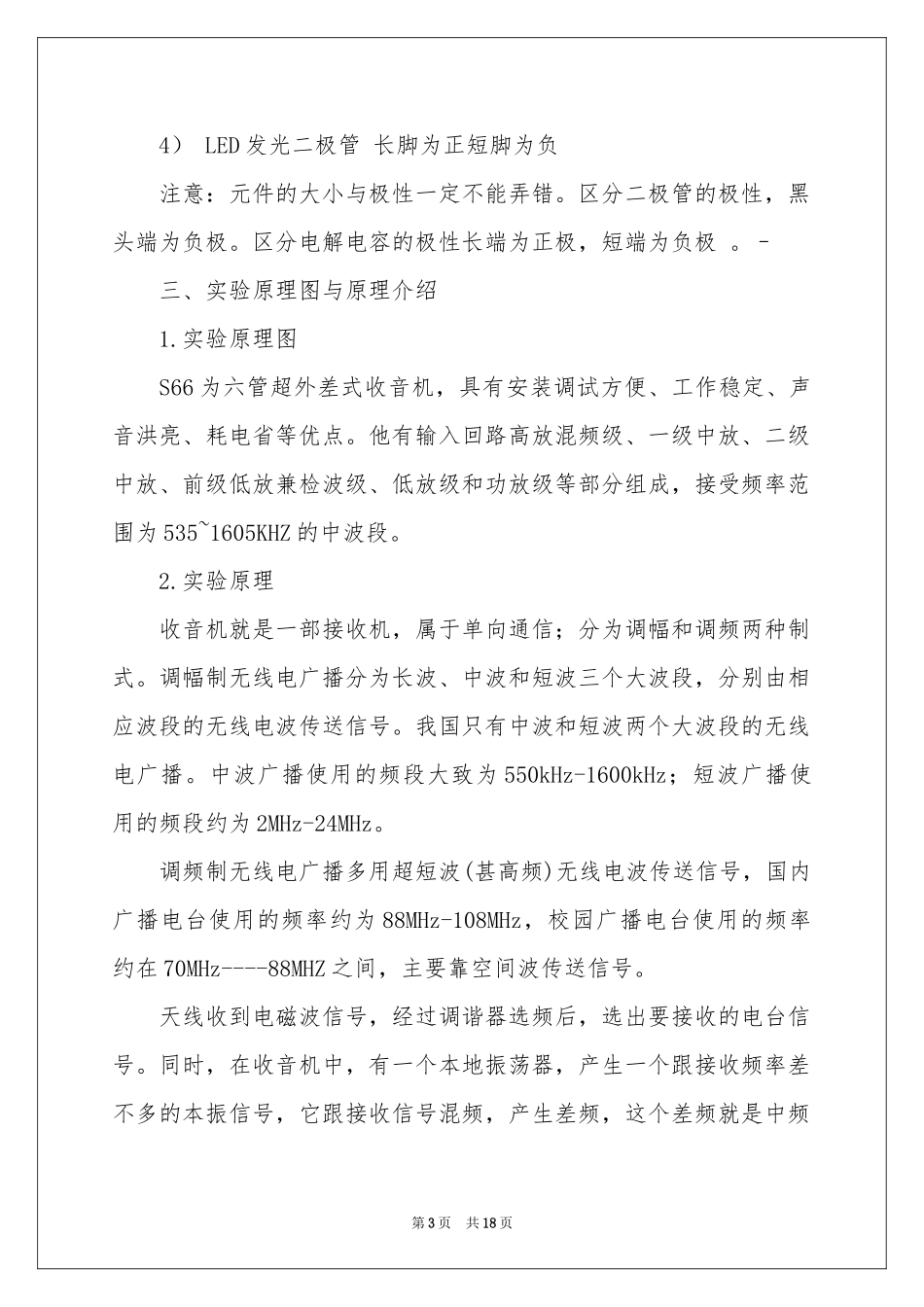

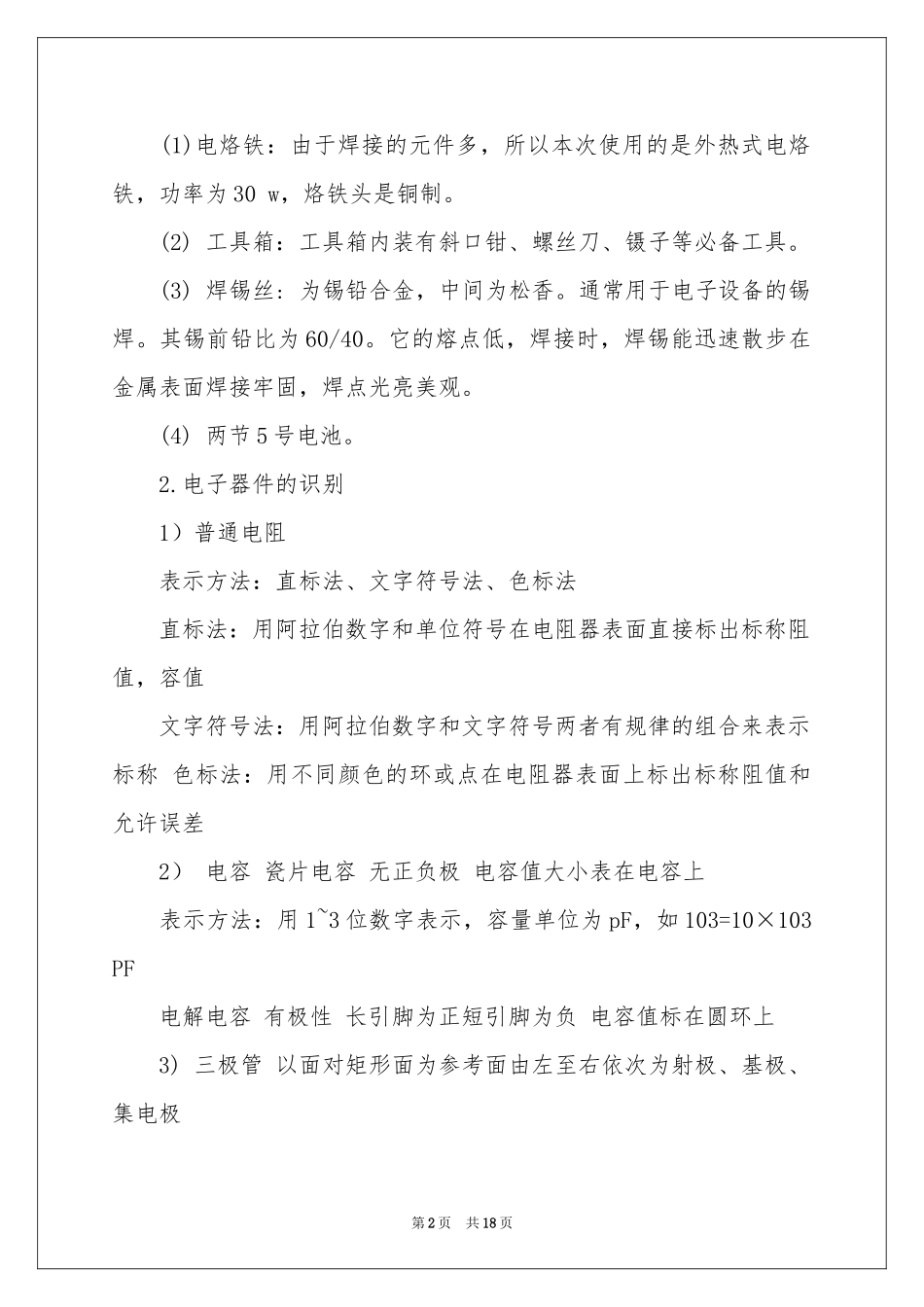

收音机焊接实习报告四篇收音机焊接实习报告四篇在不断进步的时代，报告十分的重要，其在写作上具有一定的窍门。为了让您不再为写报告头疼，下面是我收集整理的收音机焊接实习报告4篇，仅供参考，欢迎大家阅读。收音机焊接实习报告篇1一、实验目的了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。1.能够正确识别和选用常用的电子器件。2.学习并掌握收音机的工作原理3.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。4.了解电子产品的焊接、调试与维修方法。初步学习调试电子产品的方法，提高动手能力。二、实习器材及介绍：1.实验器材印刷电路板、电阻、电解电容、瓷片电容、双联电容、三极管、发光二极管、振荡线圈（中周）、中频变压器（中周）、输入变压器磁棒及线圈、扬声器、电位器、电烙铁、松香、锡丝电池一些器材的介绍：第1页共18页(1)电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30w，烙铁头是铜制。(2)工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。(3)焊锡丝:为锡铅合金，中间为松香。通常用于电子设备的锡焊。其锡前铅比为60/40。它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。(4)两节5号电池。2.电子器件的识别1）普通电阻表示方法：直标法、文字符号法、色标法直标法：用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值，容值文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称色标法：用不同颜色的环或点在电阻器表面上标出标称阻值和允许误差2）电容瓷片电容无正负极电容值大小表在电容上表示方法：用1~3位数字表示，容量单位为pF，如103=10×103PF电解电容有极性长引脚为正短引脚为负电容值标在圆环上3)三极管以面对矩形面为参考面由左至右依次为射极、基极、集电极第2页共18页4）LED发光二极管长脚为正短脚为负注意：元件的大小与极性一定不能弄错。区分二极管的极性，黑头端为负极。区分电解电容的极性长端为正极，短端为负极。–三、实验原理图与原理介绍1.实验原理图S66为六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。他有输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接受频率范围为535~1605KHZ的中波段。2.实验原理收音机就是一部接收机，属于单向通信；分为调幅和调频两种制式。调幅制无线电广播分为长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。我国只有中波和短波两个大波段的无线电广播。中波广播使用的频段大致为550kHz-1600kHz；短波广播使用的频段约为2MHz-24MHz。调频制无线电广播多用超短波(甚高频)无线电波传送信号，国内广播电台使用的频率约为88MHz-108MHz，校园广播电台使用的频率约在70MHz----88MHZ之间，主要靠空间波传送信号。天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频第3页共18页信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。四、实验过程1、清点材料元件清单如图纸中所示四、焊接前的准备工作与焊接安装1.焊接前的准备工作（1）对元器件清单目录表检查元件是否齐全；(2）认识识别各种元器件以及认清其作用；(3)学习收音机调频、调幅的工作原理；(4)元器件的焊接、安装（安装时应检查元器件的好坏）(5)检查电路，将安装好的收音机和电路原理图对照检查下列内容；检查各级晶体管的型号，...
