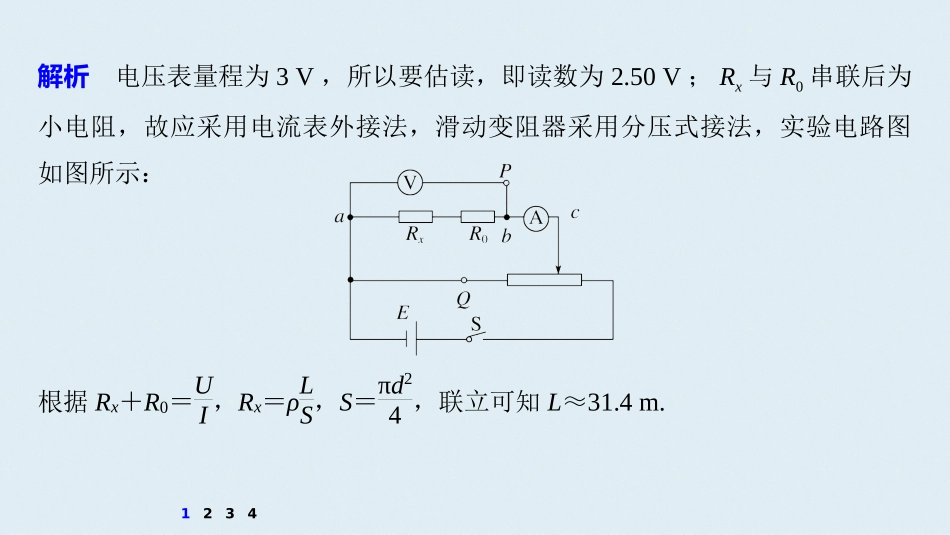

高考热点强化训练14电学创新实验大一轮复习讲义1.小明用电学方法测量电线的长度.首先，小明测得电线铜芯的直径为1.00mm，估计其长度不超过50m(已知铜的电阻率为1.75×10－8Ω·m).现有如下实验器材：①量程为3V、内阻约为3kΩ的电压表；②量程为0.6A、内阻约为0.1Ω的电流表；③阻值为0～20Ω的滑动变阻器；④内阻可忽略、输出电压为3V的电源；⑤阻值为R0＝4.30Ω的定值电阻，开关和导线若干.小明采用伏安法测量电线电阻，正确连接电路后，调节滑动变阻器，电流表的示数从0开始增加，当示数为0.50A时，电压表示数如图1甲所示，读数为_____V.根据小明测量的信息，图乙中P点应该____(选填“接a”“接b”“接c”或“不接”)，Q点应该_____(选填“接a”“接b”“接c”或“不接”).小明测得的电线长度为_____m.1234甲乙图12.50接b接a31.4解析电压表量程为3V，所以要估读，即读数为2.50V；Rx与R0串联后为小电阻，故应采用电流表外接法，滑动变阻器采用分压式接法，实验电路图如图所示：1234根据Rx＋R0＝UI，Rx＝ρLS，S＝πd24，联立可知L≈31.4m.2.(2019·广东茂名市第一次综合测试)热敏电阻包括正温度系数热敏电阻(PTC)和负温度系数热敏电阻(NTC)，正温度系数热敏电阻的电阻随温度的升高而增大，负温度系数热敏电阻的电阻随温度的升高而减小.某实验小组选用下列器材探究某一热敏电阻Rx的导电特性.A.电流表A1(量程10mA，内阻r1＝1Ω)B.电流表A2(量程0.6A，内阻r2约为0.5Ω)C.滑动变阻器R1(最大阻值200Ω)D.滑动变阻器R2(最大阻值20Ω)E.定值电阻R3(阻值1499Ω)F.定值电阻R4(阻值149Ω)G.电源E(电动势15V，内阻忽略不计)H.开关与导线若干图212341234(1)实验采用的电路图如图2甲所示，则滑动变阻器选__，定值电阻R选__.(均填仪器前的字母序号)DE解析采用滑动变阻器分压接法，故滑动变阻器应选择总阻值较小的D；由题图甲可知，定值电阻R与电流表A1串联充当电压表使用，故应采用阻值较大的E；1234(2)用笔画线代替导线将图乙中实物按图甲的电路补充完整.答案见解析图解析按照电路图，实物连线如图所示：1234(3)该小组根据测量数据作出热敏电阻的U－I图象如图丙所示，则该曲线对应的是________(选填“PTC”或“NTC”)热敏电阻.NTC解析由题图丙可知，图象上各点与原点连线的斜率减小，故说明电阻随电压的增大而减小，因此应为负温度系数的热敏电阻，即NTC热敏电阻；1234(4)若将此热敏电阻直接接到一电动势为9V、内阻为10Ω的电源两端，则此时该热敏电阻的阻值为_______________Ω(结果保留三位有效数字).80.0(78.0～82.0)解析在热敏电阻的U－I图象中作出电源的U－I图线，如图所示：故电阻R＝UI＝8.00.1Ω＝80.0Ω(78.0～82.0均可以)两图的交点表示该热敏电阻的工作电压和工作电流，由图可知，电压U＝8.0V，电流I＝0.1A，3.(2019·安徽蚌埠市第二次质检)某小组要测量电源的电动势E(约3V)、内电阻r(约1Ω)和电阻Rx(约5Ω)的阻值.已经提供的器材有：待测电源E，待测电阻Rx，电压表(量程1.5V，内阻RV＝1500Ω)，电阻箱R(0～99.99Ω)，开关S1，单刀双掷开关S2，导线若干.图312341234(1)实验时需要将电压表的量程扩大一倍，应该再选用一个阻值为________Ω的定值电阻与电压表________(选填“串联”或“并联”)；设计好的电路如图3甲所示，图中V为改装后的电压表(以下实验中可看成理想电压表).1500串联解析实验时需要将电压表的量程扩大一倍，应串联一个定值电阻，它的阻值为R＝U－UgUgRV＝1500Ω；1234(2)为了测量Rx的电阻，闭合S1，将S2与a连接，调节电阻箱，读出其电阻值R和电压表的示数U1；保持电阻箱阻值不变，将S2与b连接，读出电压表的示数U2；则电阻Rx的表达式为__________________________；Rx＝U2－U1U1R则Rx两端的电压为U2－U1，此时流过Rx的电流为U1R，由欧姆定律可得：Rx＝U2－U1U1R；解析当S2接a时，电压表测电阻箱R两端的电压；当S2接b时，电压表测Rx及电阻箱R两端的电压；1234(3)为了测量电源的电动势和内电阻，闭合S1，将S2与a连接，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出如图乙所示的1U－1R图象，若图象的斜率为k，纵轴截距为l，则电动势E的...
