等高线地形图的判读与应用(超级经典)VIP免费

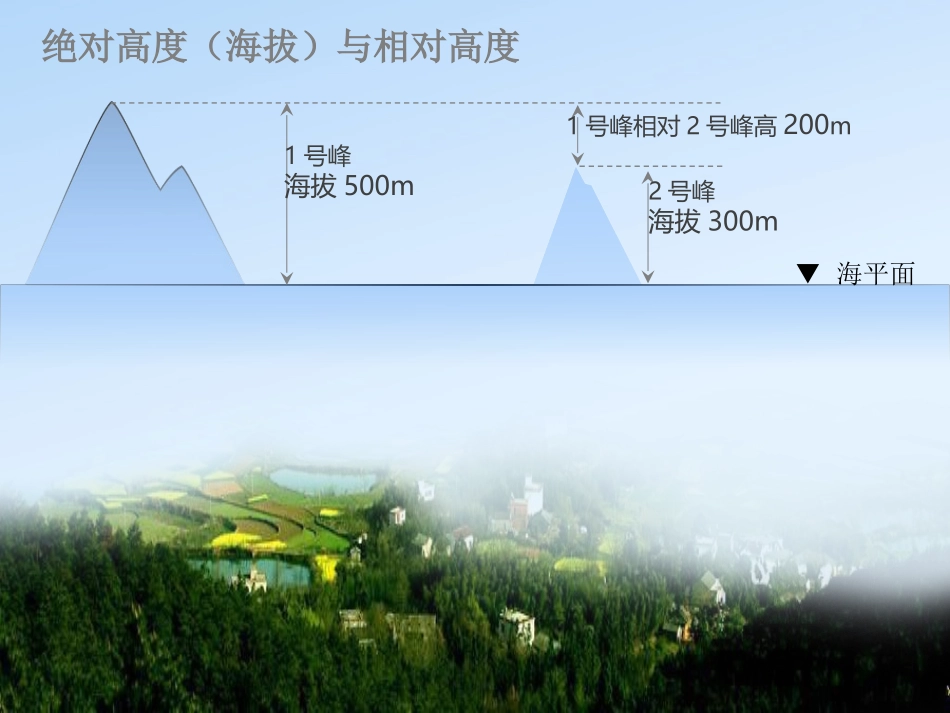

安徽桐城余双红图片：安徽桐城嬉子湖松山桐城五中余双红等高线地形图的判读与应用DILI地理安徽桐城余双红海平面2号峰海拔300m1号峰海拔500m1号峰相对2号峰高200m绝对高度（海拔）与相对高度安徽桐城余双红【等高线】海拔相等的点的集合。安徽桐城余双红等高线地形图的绘制山HHH等高面等高距等高线安徽桐城余双红同线等高。同图等距。线曲闭合。线重必涯。疏缓密陡。（一）等高线的基本特征山等高线稀疏缓坡等高线密集陡坡（注意：同一幅图中）安徽桐城余双红示坡线：是与等高线垂直的短线，总是指向海拔较低的方向。同线等高。同图等距。线曲闭合。线重必涯。疏缓密陡。示坡坡降。（一）等高线的基本特征安徽桐城余双红同线等高。同图等距。线曲闭合。线重必涯。疏缓密陡。示坡坡降。凹凸有致。（一）等高线的基本特征山顶100200300400凸出为脊凹入为谷第一种解法：大→小：为凸，是山脊；小→大：为凹，是山谷。第二种解法：“凸高为低，凸低为高”。安徽桐城余双红同线等高。同图等距。线曲闭合。线重必涯。疏缓密陡。示坡坡降。凹凸有致。大小有余。（一）等高线的基本特征“大的更大，小的更小。”“大于大的，小于小的。”（二）海拔高低等高线形态地表特征山地较高（>500m）等高线密集坡度较陡，沟谷较深。高原较高（>500m）在边缘十分密集，而内部明显稀疏。地面坦荡，起伏不大。平原很低（<200m）等高线稀疏，且较为平直。地面平坦，低平广阔。丘陵较低（<500m）等高线较稀疏，弯折部分和缓。起伏不大，坡度和缓。盆地无一定标准四周密集，数值大；中间稀疏，数值小。四周较高，中间较低。1、五种大地形等高线的判读高原平原山地丘陵盆地02001000海拔（米）高原山地丘陵平原5001、五种大地形等高线的判读ABCDEA、大陆架：>-200米，坡缓，等高线稀疏B、大陆坡：<-200米，坡陡，等高线密集C、海沟：深,陡，等高线十分密集E、海岭：巨大的海底山脉。2、海底地形等高线的判读D、洋盆：深,平坦开阔，等高线稀疏ABCDE下面我们以安徽桐城龙眠山投子寺所在山地风景区为例，探讨局部小地形等高线应该如何判读。我们首先通过卫星，获取需要的遥感图片。3、局部小地形等高线的判读安徽桐城余双红安徽桐城余双红山峰山峰360362364365山峰：等高线封闭，且数值往里面增大若数值往里面减小则为盆地AB安徽桐城余双红安徽桐城余双红360.4358356354352350348346344360山脊山脊：等高线凸向低处山脊山脊山脊C安徽桐城余双红安徽桐城余双红山谷360.4358356354352350348346344360山谷山谷：等高线凸向高处D安徽桐城余双红安徽桐城余双红鞍部360362364365364.2362360358360360.4360.3鞍部E鞍部：两头高，两侧低。形同马鞍ABＣ250300画出沿AB线、CD线的剖面图陡崖209021102110213021502154.9陡崖：等高线出现重叠“线重必涯”趣味理解等高线地形图请动手画一画请把你手握成拳头，将它看成是一个地形区。左边是该地形区的平面图，右边是它的等高线图，用你的拳头对照着比比看，你会发现什么？趣味理解等高线地形图典型等高线判读详见地图册4喀斯特峰林多山间盆地（坝子），山多陡峭孤峰。等高线稀疏处数值小。山峰等高线密集且平滑。新月形沙丘等高线呈封闭新月形。一侧陡，一侧缓，缓坡为迎风坡。火山锥等高线封闭，呈较有规律的环状，上密下疏。突出特点为中心海拔突然降低。黄土塬顶部平坦，边缘处沟谷纵横。等高线稀疏的地方数值大。冲积扇等高线呈圆弧形，并上密下疏。多有放射状河流或季节河流。岱崮地貌等高线封闭，中心出现陡崖。梯田等高线平行，疏密相间。风蚀蘑菇在等高线地形图中蘑菇石基座因被高处蘑菇石遮挡，用虚线表示，而高处则用实线表示。地上河（三）等高线地形图的计算1、某一点绝对高度的计算0100200200200300300400500ABCDE计算A的海拔高度？计算B的海拔高度？计算C的海拔高度？计算D的海拔高度？ababPQ60506050PQ5060KLMNKLMN“大于大的，小于小的”PRSTURSTUQPQ1、某一点绝对高度的计算如上图，判断图中A、B的海拔范围各是多少？150米>HA>100米；50米>HB>0米。1、某一点绝对高度的计算在两条等值线间若还有一条闭合...
