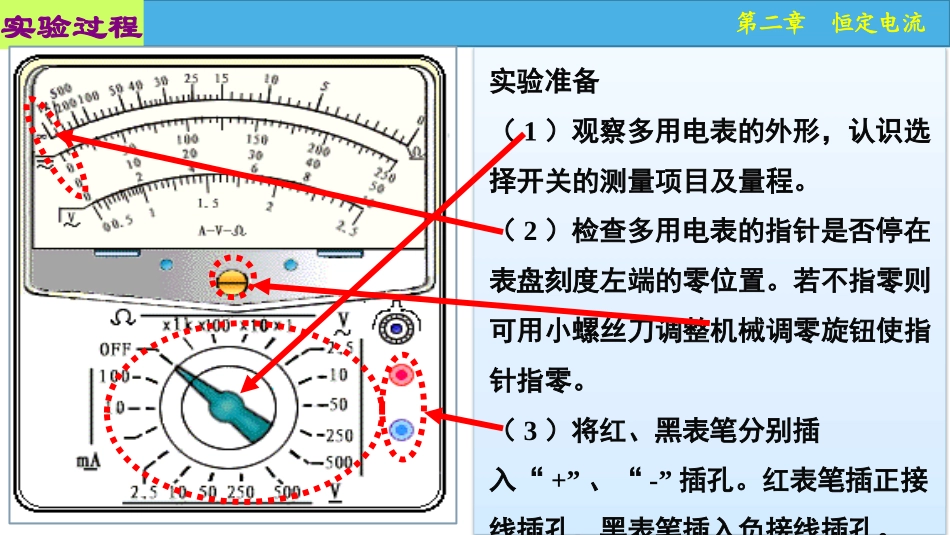

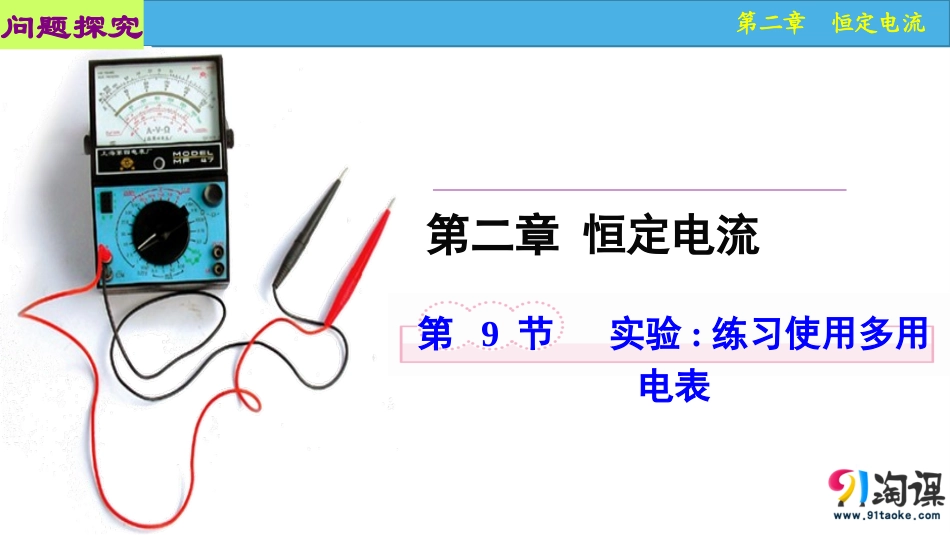

第二章恒定电流第二章恒定电流第9节实验:练习使用多用电表问题探究1.了解多用电表的构造和原理，掌握多用电表的使用方法.2.会使用多用电表测电压、电流、定值电阻及二极管的正反向电阻．实验目的第二章恒定电流实验准备（1）观察多用电表的外形，认识选择开关的测量项目及量程。（2）检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零则可用小螺丝刀调整机械调零旋钮使指针指零。（3）将红、黑表笔分别插入“+”、“-”插孔。红表笔插正接线插孔，黑表笔插入负接线插孔。实验过程第二章恒定电流(3)红表笔接高电势,黑表笔接低电势。(4)读数时先看量程再看小格,要正视表针。1.测量电压步骤:(1)选档;(2)测量;(3)读数。注意:(2)量程应大于小灯泡两端电压的估计值。(1)将电压表并联在待测电路两端。zxxkw实验过程怎样用多用电表测量小灯泡的电压?测量中应注意什么?第二章恒定电流2.测量电流怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?(1)将电流表串联在待测电路中。注意:(2)量程应大于通过小灯泡电流的估计值。(3)电流应从红表笔流入电表。(4)读数时先看量程再看小格,要正视表针。步骤:(1)选档;(2)测量;(3)读数。实验过程第二章恒定电流①机械调0(左侧0):用螺丝刀进行机械调0(左侧0)。②选挡:测电阻时选择合适的倍率。以使指针指在中央刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率。欧姆表的使用步骤3.测量定值电阻：怎样用多用电表测量定值电阻?测量中应注意什么?实验过程第二章恒定电流③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度)。④测量:将红黑表笔接被测电阻两端进行测量。⑤读数:将指针示数乘以倍率得测量值⑥将选择开关调至off档或交流电压最高档位置。欧姆表的使用步骤实验过程第二章恒定电流(1)待测电阻要跟别的元件和电源断开。(3)倍率应使指针指在中间位置附近。欧姆表的使用注意：Rx(4)换挡要重新电阻调零。(5)读数=表针示数×倍数。zxxkw实验过程(2)不能用两手同时握住两表笔的金属部分测电阻。第二章恒定电流电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入。(2)二极管的单向导电性3.测量二极管的正反向电阻：怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?(1)欧姆表中电流的方向二极管的导电特点:电流从正极流入时电阻较小;电流从负极流入时电阻较大。实验过程第二章恒定电流(3)测量二极管的正向电阻①机械调0(左侧0)；②选挡:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡)；③电阻调0(右侧0)；④测量:将黑表笔接触二极管正极,红表笔接触二极管负极；⑤读数:将指针示数乘以倍率得测量值。zxxkw实验过程第二章恒定电流(4)测量二极管的反向电阻①机械调0(左侧0)；②选挡:将选择开关旋至高倍率的欧姆挡(例如“×100Ω挡)；③再次电阻调0(右侧0)；④测量:将黑表笔接触二极管负极,红表笔接触二极管正极；⑤读数:将指针示数乘以倍率得测量值。实验过程第二章恒定电流(5)应用:判断二极管的正负极;判断二极管的好坏。正向导通时,电阻约为几百欧姆;反向截止时,电阻约为几百千欧。正向电阻越小越好(不能为零);反向电阻越大越好(不能无限大)。二极管实验过程第二章恒定电流两位同学用过多用电表后,分别把选择开关放在图示的位置。你认为谁的习惯好些?为什么?多用电表不使用时,应将选择开关调至off档或交流电压最高档位置。zxxkw思考与讨论原因有两个：第一，是为了断开表内电源电路，以防止电源放电，损坏电源；第二，是为了在使用不当时保护电表。第二章恒定电流4．换用“×100”的欧姆档，发现指针偏转适中．随即记下欧姆数值5．表笔从插孔中拔出后，就把多用表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆．这个学生在实验中违反了哪一或哪些重要的使用规则？典例精析例1、一学生使用多用表测电阻，他的主要实验步骤如下：1．把选择开关扳到“×1K”欧姆档上2．把表笔插入测试管插孔中，先把两根表笔接触，旋转调零旋扭，使指针指在电阻刻度的零位上3．把两根表笔分别与某一等测电阻的两端相接，发现这时指针读数较...
