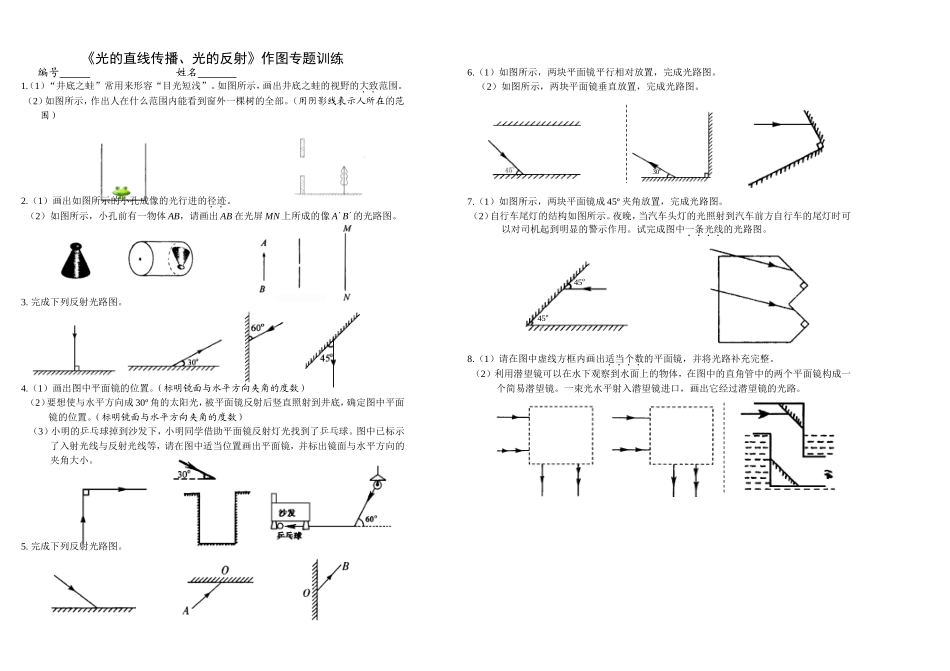

45º45º《光的直线传播、光的反射》作图专题训练编号姓名1.（1）“井底之蛙”常用来形容“目光短浅”。如图所示，画出井底之蛙的视野的大致范围。（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。（用阴影线表示人所在的范围）2.（1）画出如图所示的小孔成像的光行进的径迹。（2）如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。3.完成下列反射光路图。4.（1）画出图中平面镜的位置。（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。5.完成下列反射光路图。6.（1）如图所示，两块平面镜平行相对放置，完成光路图。（2）如图所示，两块平面镜垂直放置，完成光路图。7.（1）如图所示，两块平面镜成45º夹角放置，完成光路图。（2）自行车尾灯的结构如图所示。夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。试完成图中一条光线的光路图。8.（1）请在图中虚线方框内画出适当个数的平面镜，并将光路补充完整。（2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。一束光水平射入潜望镜进口，画出它经过潜望镜的光路。30º
