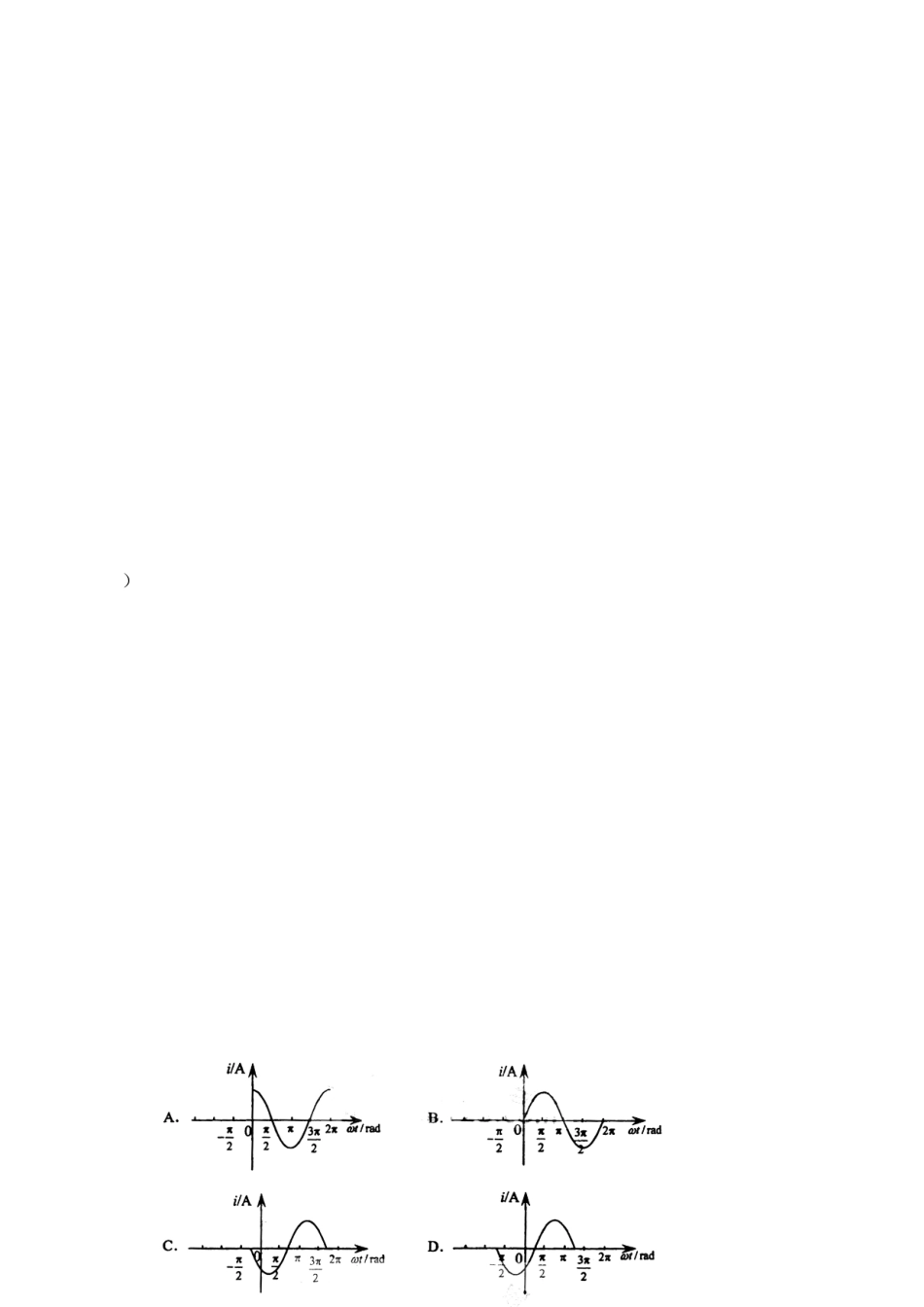

蜀光中学高二下期物理四月月考试题一、选择题(本题包括7小题，每小题6分，共42分。全部选对的得6分，选对但不全的得3分，有选错的得0分。)15.如图a所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度逆时针匀速转动。若以线圈平面与磁场夹角1时为计时起点，并规定当电流自a流向b时电流方向为正。则下列四幅图中正确的是（2）316.已知某电阻元件在正常工作时，通过它的电流按如图13－1－7所示的规律变化．今与这个电阻元件串联一个多用电表(已调至交变电流电流挡)，则多用电表的读数为()A．4AB．4AC．5AD．5A17.下列关于电磁场的有关信息正确的是（）A.库仑总结出了点电荷间相互作用的规律B.变化的电场一定产生变化的磁场，变化的磁场一定产生变化的电场C.电容器在电路中的作用是阻碍直流信号，允许交流信号通过D.焦耳发现了电流的磁效应，拉开了研究电与磁相互关系的序幕18.如图甲所示，一弹簧振子在AB间做简谐运动，O为平衡位置，如图乙是振子做简谐运动时的位移—时间图象，则关于振子的加速度随时间的变化规律，下列四个图象中正确的是()19.如图所示,一轻弹簧上端悬于顶壁,下端挂一物体,在AB之间作简谐运动,其中O点为它的平衡位置,物体在A时弹簧处于自然状态.若v、x、F、a、Ek、Ep分别表示物体运动到某一位置的速度、位移、回复力、加速度、动能和势能,则().A.物体在从O点向A点运动过程中,v、Ep减小向而x、a增大B.物体在从B点向O点运动过程中,v、Ek增大而x、F、Ep减小C.当物体运动到平衡位置两侧的对称点时,v、x、F、a、Ek、Ep均相同D.当物体运动到平衡位置两侧的对称点时,v、x、F、a、Ek的大小均相同,但Ep的大小不同20.一理想变压器原、副线圈匝数比n1:n2=11：5，原线圈与正弦交流电源连接，输入电压U如图所示，副线圈仅接一个10Ω的电阻，则（）A．流过电阻的电流是0.2AB．变压器的输入功率是1×103W4C．经过1分钟电阻发出的热量是6×104JD．与电阻并联的电压表示数是100V21．图中MN和PQ为竖直方向的两平行足够长的光滑金属导轨，间距为L，电阻不计。导轨所在平面与磁感应强度为B的匀强磁场垂直，两端分别接阻值为2R的电阻R1和电容为C的电容器。质量为m、电阻为R的金属杆ab始终垂直于导轨，并与其保持良好接触。杆ab由静止开始下滑，在下滑过程中最大的速度为v，整个电路消耗的最大电功率为P，则（）A.电容器左极板带正电B．电容器的最大带电量为C．杆ab的最大速度v等于D．杆ab所受安培力的最大功率为二、非选择题（共计68分）22.I（8分）某实验探究小组的同学准备测量电炉丝的电阻率，他们首先用螺旋测微器和游标卡尺分别测出一段电炉丝的直径和长度，如图所示，则该电炉丝的直径为_______mm.长度为________mm.该小组同学又从标识为“220v500w”、“220v300w”、“220v25w”的3个电炉中任选一个，正确使用多用电表欧姆×10挡测量其阻值，结果如图所示，则该电炉的阻值是Ω，标称功率为w。23.II.（9分）有一个二极管(）标有“5V，0.005A”的字样。现要尽量精确描绘这个二极管完整的伏安特性图线．有下列器材供选用：A．电压表V1(0～5V，内阻为1k)B．电压表V2(0～10V，内阻约为2k)C．电流表A1(0～0.5A，内阻为1)D．电流表A2(0～1.0A，内阻约为0.4)5mvE．滑动变阻器R1(10，2A)F．定值电阻R2=19G．学生电源(直流12V)，还有电键、导线若干（1）滑动变阻器应采用（填：分压式或限流式）（2）实验中所用电压表应选用，电流表应选用(填：A或B、C或D)。（3）请设计本实验的电路，并在方框内画出电路图。24．（15分）如图所示，一个边长L＝10cm，匝数n＝100匝的正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，磁感应强度B＝0.50T，角速度ω＝10πrad/s，外电路电阻R＝4.0Ω，线圈内阻r＝1.0Ω.(1)求线圈转动的周期和感应电动势的最大值；(2)写出线圈由图中所示位置开始计时时，感应电动势的瞬时值表达式；(3)求交变电压表的示数．625．（17分）如图所示，在平面直角坐标系xOy内，第Ⅰ象限存在沿y轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的半有界匀强磁场，磁感应强度为B，虚线为平行于y轴的磁场左边界。一质量为m、电荷量为q的带正...
