第03课时(中心投影和平行投影)VIP免费

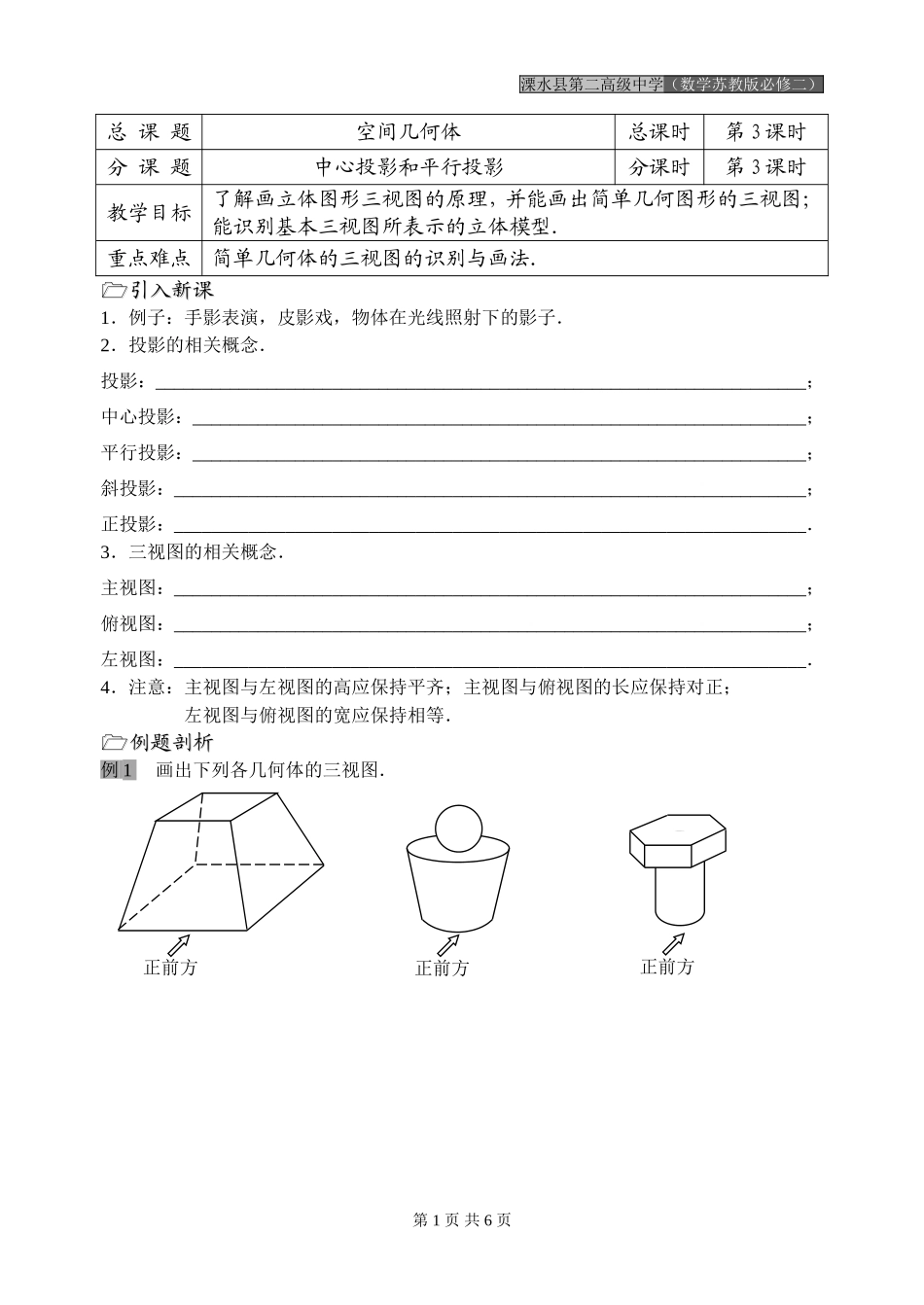

第03课时(中心投影和平行投影)_第1页
1/6

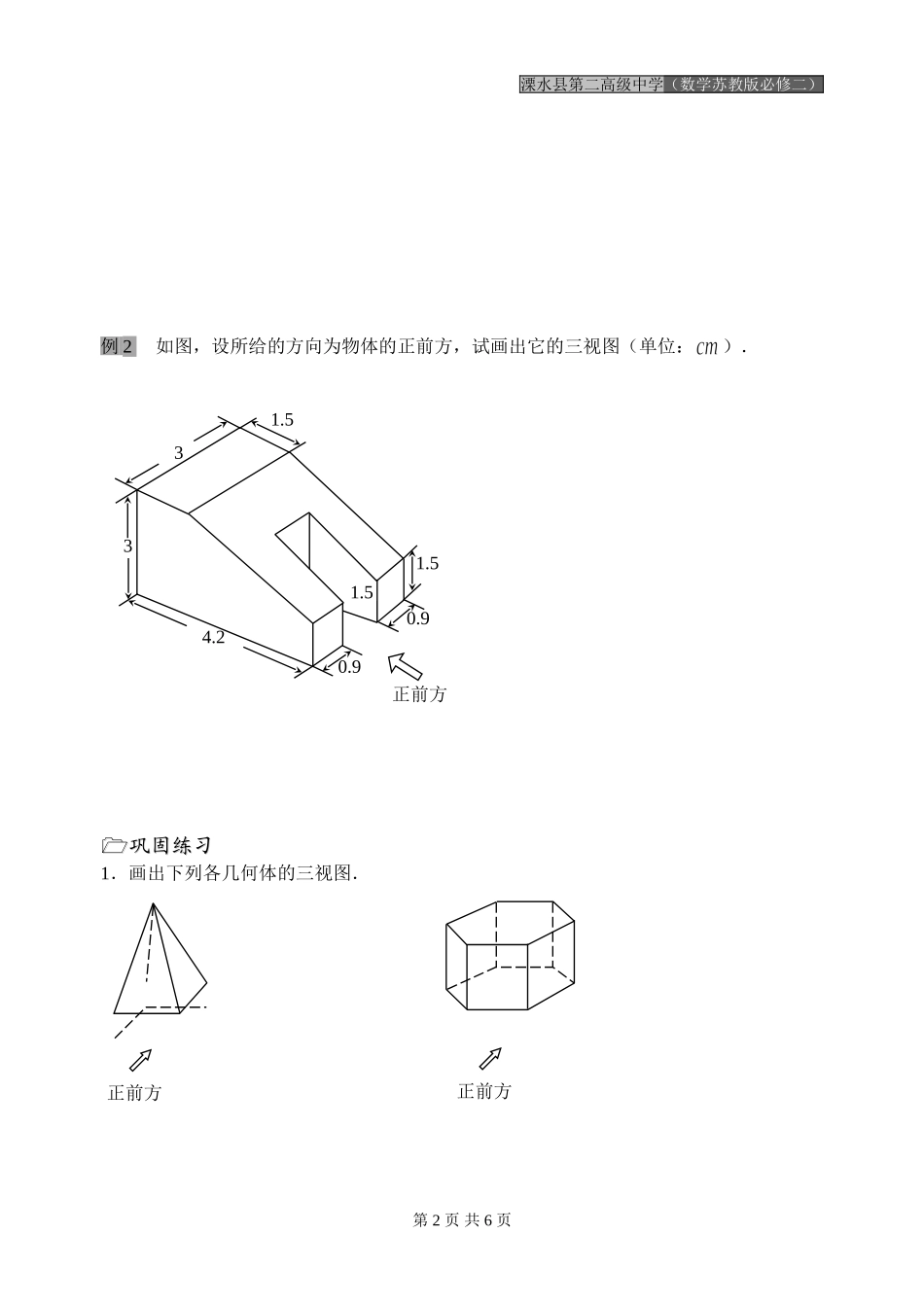

第03课时(中心投影和平行投影)_第2页
2/6

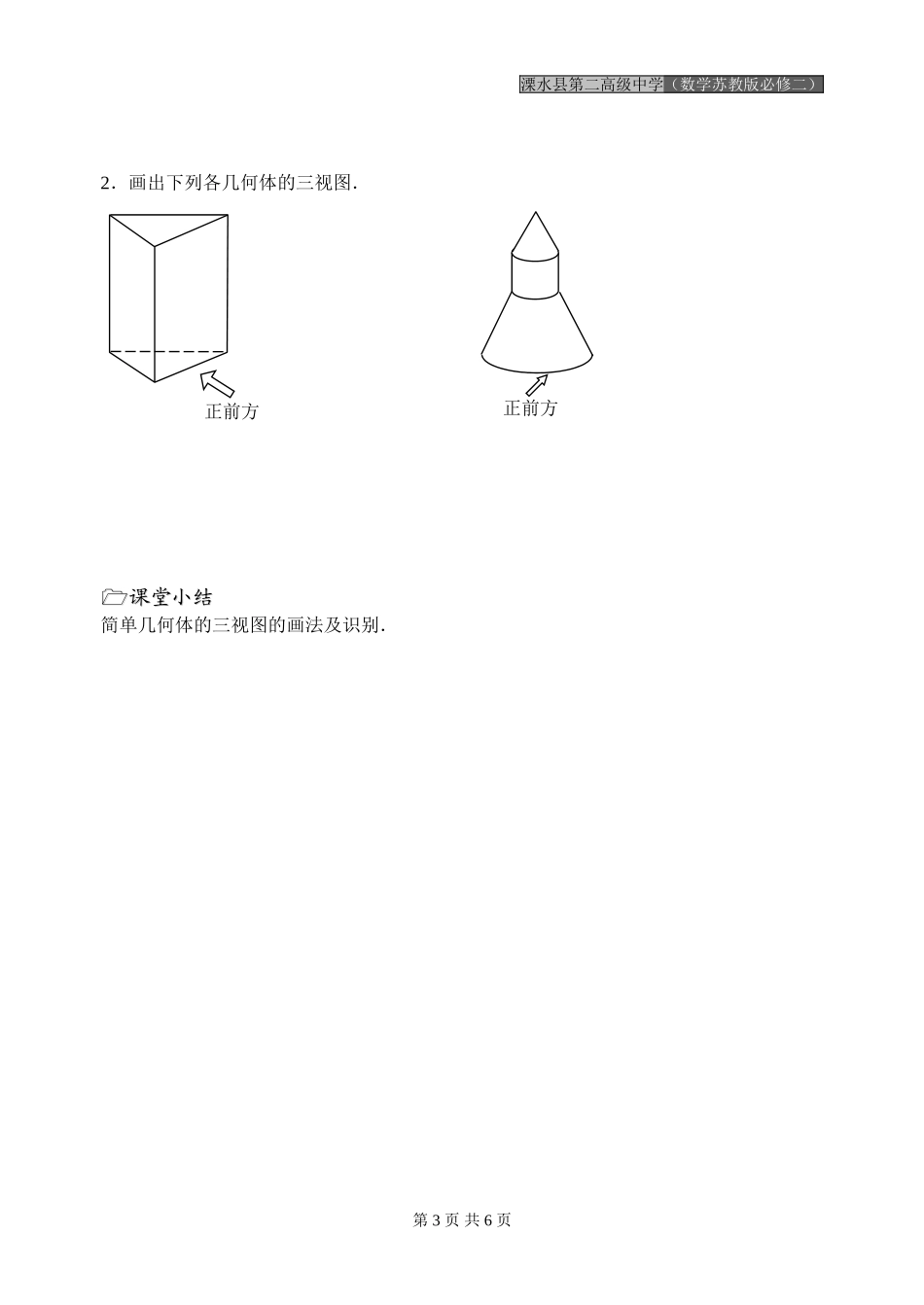

第03课时(中心投影和平行投影)_第3页
3/6
溧水县第二高级中学(数学苏教版必修二)总课题空间几何体总课时第3课时分课题中心投影和平行投影分课时第3课时教学目标了解画立体图形三视图的原理,并能画出简单几何图形的三视图;能识别基本三视图所表示的立体模型.重点难点简单几何体的三视图的识别与画法.引入新课引入新课1.例子:手影表演,皮影戏,物体在光线照射下的影子.2.投影的相关概念.投影:______________________________________________________________________;中心投影:__________________________________________________________________;平行投影:__________________________________________________________________;斜投影:____________________________________________________________________;正投影:____________________________________________________________________.3.三视图的相关概念.主视图:____________________________________________________________________;俯视图:____________________________________________________________________;左视图:____________________________________________________________________.4.注意:主视图与左视图的高应保持平齐;主视图与俯视图的长应保持对正;左视图与俯视图的宽应保持相等.例题剖析例题剖析例1画出下列各几何体的三视图.第1页共6页正前方正前方正前方溧水县第二高级中学(数学苏教版必修二)例2如图,设所给的方向为物体的正前方,试画出它的三视图(单位:).巩固练习巩固练习1.画出下列各几何体的三视图.第2页共6页334.21.50.91.51.50.9正前方正前方正前方溧水县第二高级中学(数学苏教版必修二)2.画出下列各几何体的三视图.课堂小结课堂小结简单几何体的三视图的画法及识别.第3页共6页正前方正前方溧水县第二高级中学(数学苏教版必修二)课后训练课后训练班级:高一()班姓名:____________一基础题1.投影线交与一点的投影称为()A.中心投影B.平行投影C.正投影D.斜投影2.如图,该几何体的俯视图是()3.某几何体的三视图如图所示,那么该几何体为.4.一个封闭的立方体,它的六个表面各标有这六个字母之一,现放置成如图的三种不同的位置,则字母对面的字母分别为.5.一个四面体的各个面都是正三角形,在以为视角正面的三视图中,俯视图的面积主视图的面积,俯视图的面积左视图的面积.(填“大于”、“小于”或“等于”)二提高题6.画出下列各几何体的三视图.第4页共6页正前方ABCD主视图左视图俯视图CADCEBACB正前方正前方溧水县第二高级中学(数学苏教版必修二)7.根据所给三视图,画出相应的空间图形的大致形状.三能力题8.一个几何体的三视图如图所示,它是什么几何体?第5页共6页溧水县第二高级中学(数学苏教版必修二)第6页共6页
