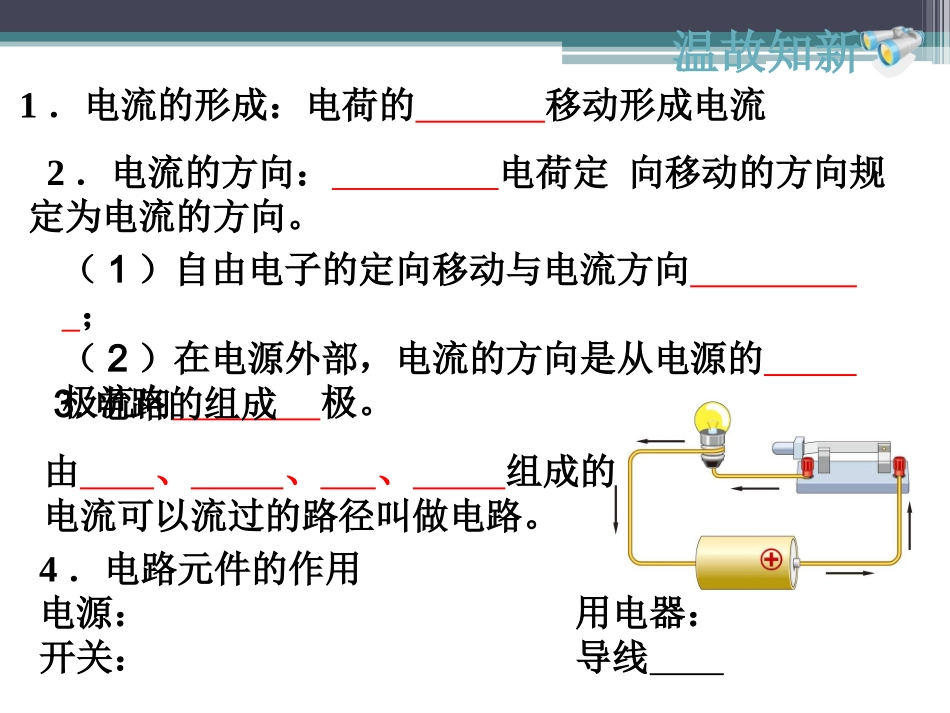

第十五章第２节电流和电路1．电流的形成：电荷的移动形成电流温故知新2．电流的方向：电荷定向移动的方向规定为电流的方向。4．电路元件的作用电源：用电器：开关：导线（1）自由电子的定向移动与电流方向；（2）在电源外部，电流的方向是从电源的极流向极。3.电路的组成由、、、组成的电流可以流过的路径叫做电路。请画出以下电路的电路图。M练一练L1SL2L2L1L2L1S1S2S1．通路：处处连通，用电器能够工作的电路。四、电路的状态四、电路的状态2．断路：某处被断开，没有电流通过的电路。3.短路：直接用导线把电源正负极连接起来中间不经过用电器的电路。×（短路会损坏电源，烧毁电线是不允许的）电源短路和部分短路电源短路：用导线将电源两端直接连接起来。电流不经过用电器，所有用电器都不工作，电源会被烧坏。部分短路：用导线将某一用电器两端连接，电流将不通过该用电器，该用电器被短接，不工作。1.图甲是玩具电风扇的电路图，请在图乙中连接实物电路。（注意：连接时导线不能交叉）动手动脑学物理电子门铃2.在下图中连接电子门铃的电路，并画出它的电路图。电子门铃可以用这样的符号代表。电子门铃2．请根据电铃的电路图，用画笔代替导线，连接相应的电路。练一练下列电路正确的是（）（A）（B）（C）（D）D巩固练习干电池是（）小灯泡是（）金属外壳按键是（）弹簧片和金属外壳是（）电源用电器开关导线3.下图是常用手电筒的剖面图，观察它的结构。按下按纽时，电路是怎样接通的？画出它的电路图1、下图所示各电路元件为电路提供电能的是，消耗电能的是。MABCDCA、B、D当堂练习2、下面正确的电路图是（）。DBACC3、画出下面实物图的电路图。4.下列几组材料中都属于导体的是：（）A、铅笔芯、人体、纯水B、金属、橡胶、汽油C、盐水、银、碳棒D、陶瓷、塑料、大地5.下列说法中正确的是：（）A、用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B、干电池、蓄电池、发电机、电动机都是电源C、电源是使电路中有持续电流的装置D、用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极CC6、如图所示的四个电路中，符合电路基本组成条件且连接正确的是（）C7、在下列器件中全部为用电器的是（）•A.电铃、电池组、白炽灯•B.发电机、电动机、电源插座•C.日光灯、电风扇、电线•D.洗衣机、收录机、空调器8、如图所示的连接的电路中，能够使灯泡亮的电路是（）A9、如图所示电路，开关闭合后，灯丝中的自由电子移动的方向是从。（填“A到B”或“B到A”）+－A到B
