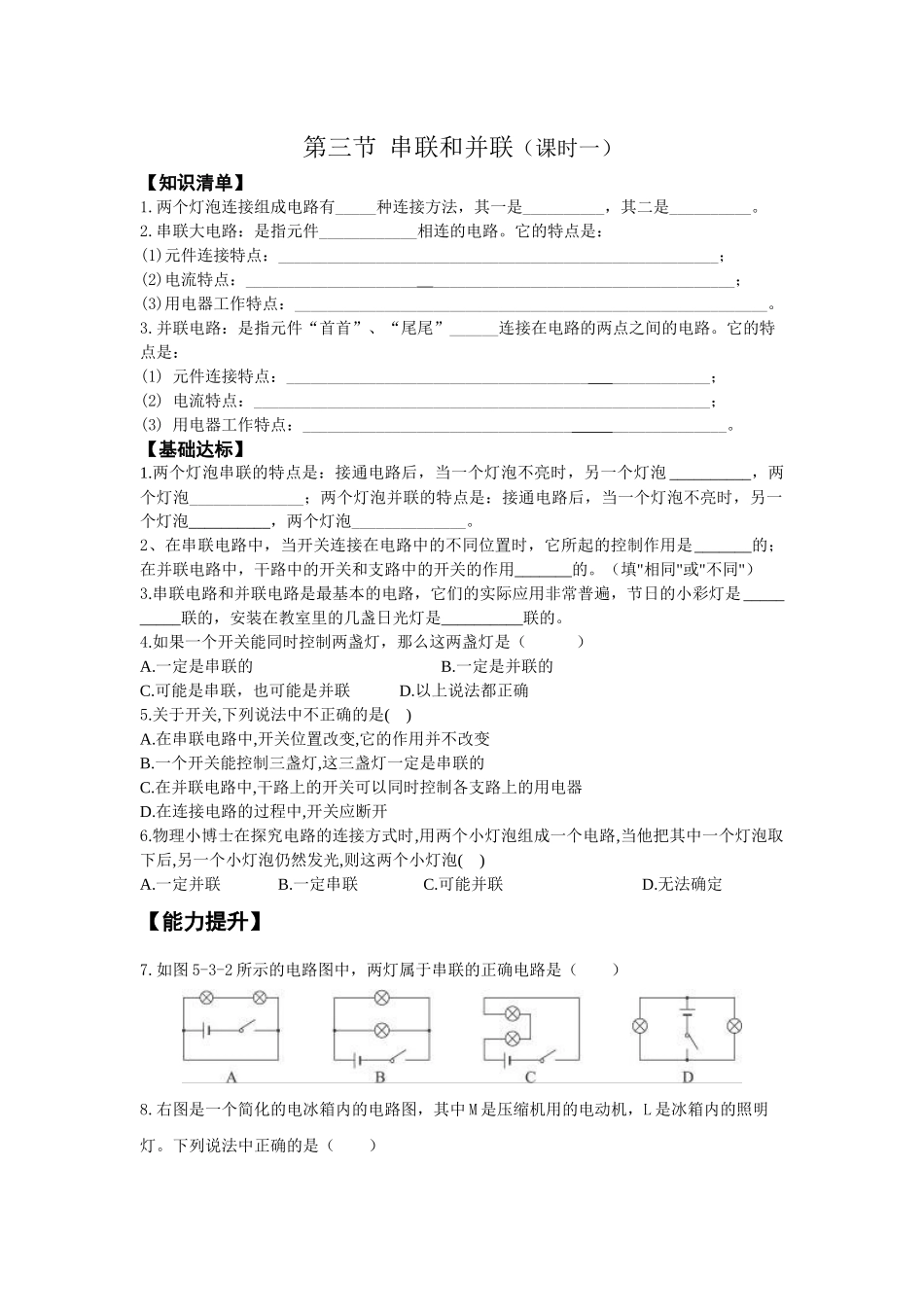

第三节串联和并联(2)_第1页
1/5

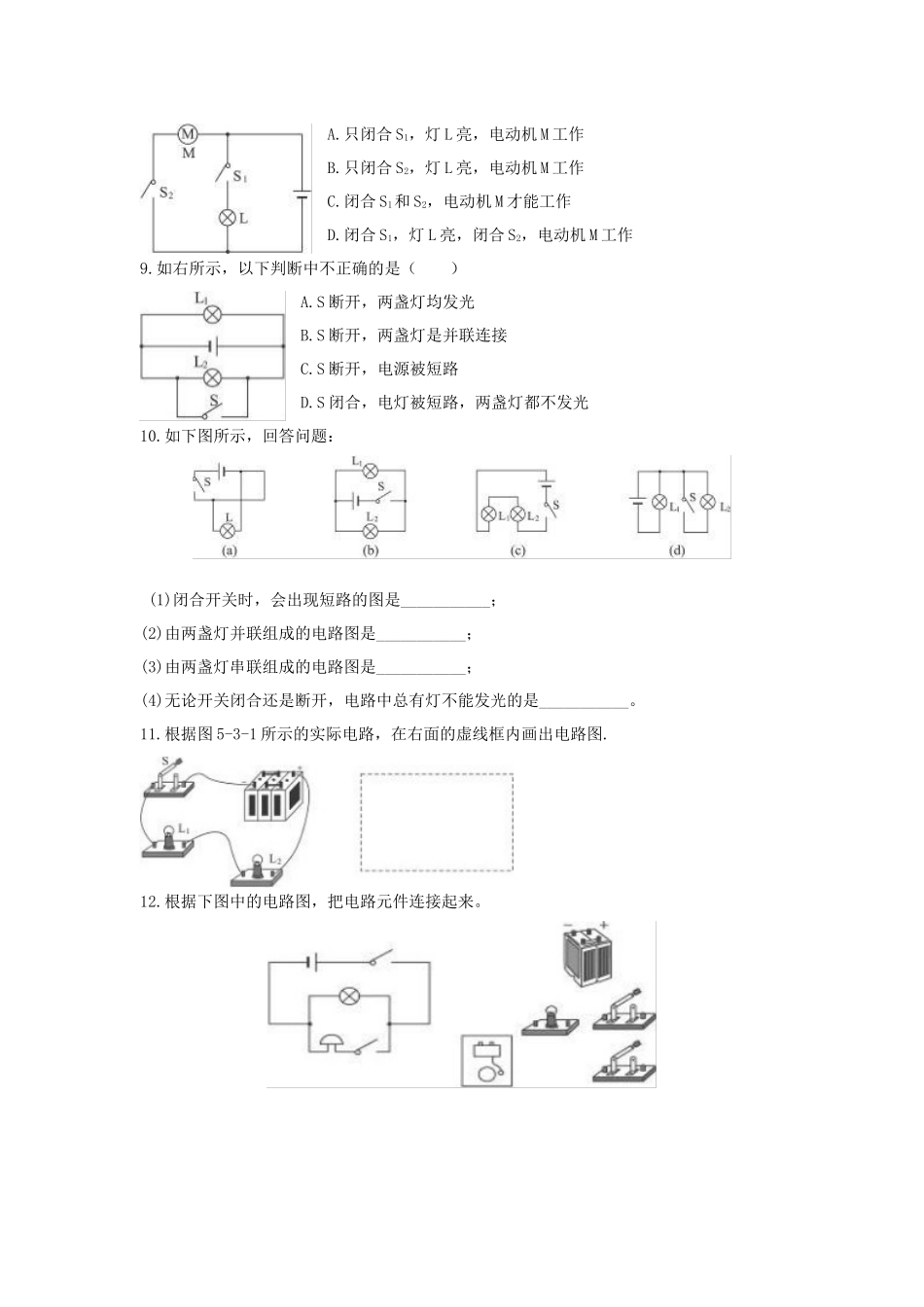

第三节串联和并联(2)_第2页
2/5
第三节串联和并联(2)_第3页
3/5
第三节串联和并联(课时一)【知识清单】1.两个灯泡连接组成电路有_____种连接方法,其一是__________,其二是__________。2.串联大电路:是指元件____________相连的电路。它的特点是:(1)元件连接特点:______________________________________________________;(2)电流特点:__________________________________________________________;(3)用电器工作特点:__________________________________________________________。3.并联电路:是指元件“首首”、“尾尾”______连接在电路的两点之间的电路。它的特点是:(1)元件连接特点:_________________________________________________;(2)电流特点:________________________________________________________;(3)用电器工作特点:_______________________________________________。【基础达标】1.两个灯泡串联的特点是:接通电路后,当一个灯泡不亮时,另一个灯泡__________,两个灯泡______________;两个灯泡并联的特点是:接通电路后,当一个灯泡不亮时,另一个灯泡__________,两个灯泡______________。2、在串联电路中,当开关连接在电路中的不同位置时,它所起的控制作用是_______的;在并联电路中,干路中的开关和支路中的开关的作用_______的。(填"相同"或"不同")3.串联电路和并联电路是最基本的电路,它们的实际应用非常普遍,节日的小彩灯是__________联的,安装在教室里的几盏日光灯是__________联的。4.如果一个开关能同时控制两盏灯,那么这两盏灯是()A.一定是串联的B.一定是并联的C.可能是串联,也可能是并联D.以上说法都正确5.关于开关,下列说法中不正确的是()A.在串联电路中,开关位置改变,它的作用并不改变B.一个开关能控制三盏灯,这三盏灯一定是串联的C.在并联电路中,干路上的开关可以同时控制各支路上的用电器D.在连接电路的过程中,开关应断开6.物理小博士在探究电路的连接方式时,用两个小灯泡组成一个电路,当他把其中一个灯泡取下后,另一个小灯泡仍然发光,则这两个小灯泡()A.一定并联B.一定串联C.可能并联D.无法确定【能力提升】7.如图5-3-2所示的电路图中,两灯属于串联的正确电路是()8.右图是一个简化的电冰箱内的电路图,其中M是压缩机用的电动机,L是冰箱内的照明灯。下列说法中正确的是()A.只闭合S1,灯L亮,电动机M工作B.只闭合S2,灯L亮,电动机M工作C.闭合S1和S2,电动机M才能工作D.闭合S1,灯L亮,闭合S2,电动机M工作9.如右所示,以下判断中不正确的是()A.S断开,两盏灯均发光B.S断开,两盏灯是并联连接C.S断开,电源被短路D.S闭合,电灯被短路,两盏灯都不发光10.如下图所示,回答问题:(1)闭合开关时,会出现短路的图是___________;(2)由两盏灯并联组成的电路图是___________;(3)由两盏灯串联组成的电路图是___________;(4)无论开关闭合还是断开,电路中总有灯不能发光的是___________。11.根据图5-3-1所示的实际电路,在右面的虚线框内画出电路图.12.根据下图中的电路图,把电路元件连接起来。第三节串联和并联(课时二)【知识清单】识别串并联电路的方法(1)元件连接法:__________________________________。(2)电流分析法:__________________________________。(3)元件折除法:__________________________________。【能力提升】1.如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断()A.红灯、黄灯、绿灯是串联的B.红灯、黄灯、绿灯是并联的C.红灯与黄灯并联后再与绿灯串联D.绿灯与黄灯并联后再与红灯串联2.一般家庭卫生间都安装有照明灯和换气扇,使用时,有时需要它们各自独立工作,有时又需要它们同时工作.下列电路图中,符合上述要求的是()A.B.C.D.3.如图所示是电吹风的简化电路图,A是风扇的电动机、B是电热丝,要吹热风应闭合开关_____,此时A与B_____联在电路中.4.如图所示的电路,若要使L1、L2并联,则()A.只闭合S1B.只闭合S2C.只闭合S1、S2D.只闭合S1、S35.如图所示的电路,下列判断正确的是()A.闭合开关S1、S3,断开开关S2时,灯L1、L2串联B.闭合开关S2,断开开关S1、S3时...
