管式炉技术协议VIP免费

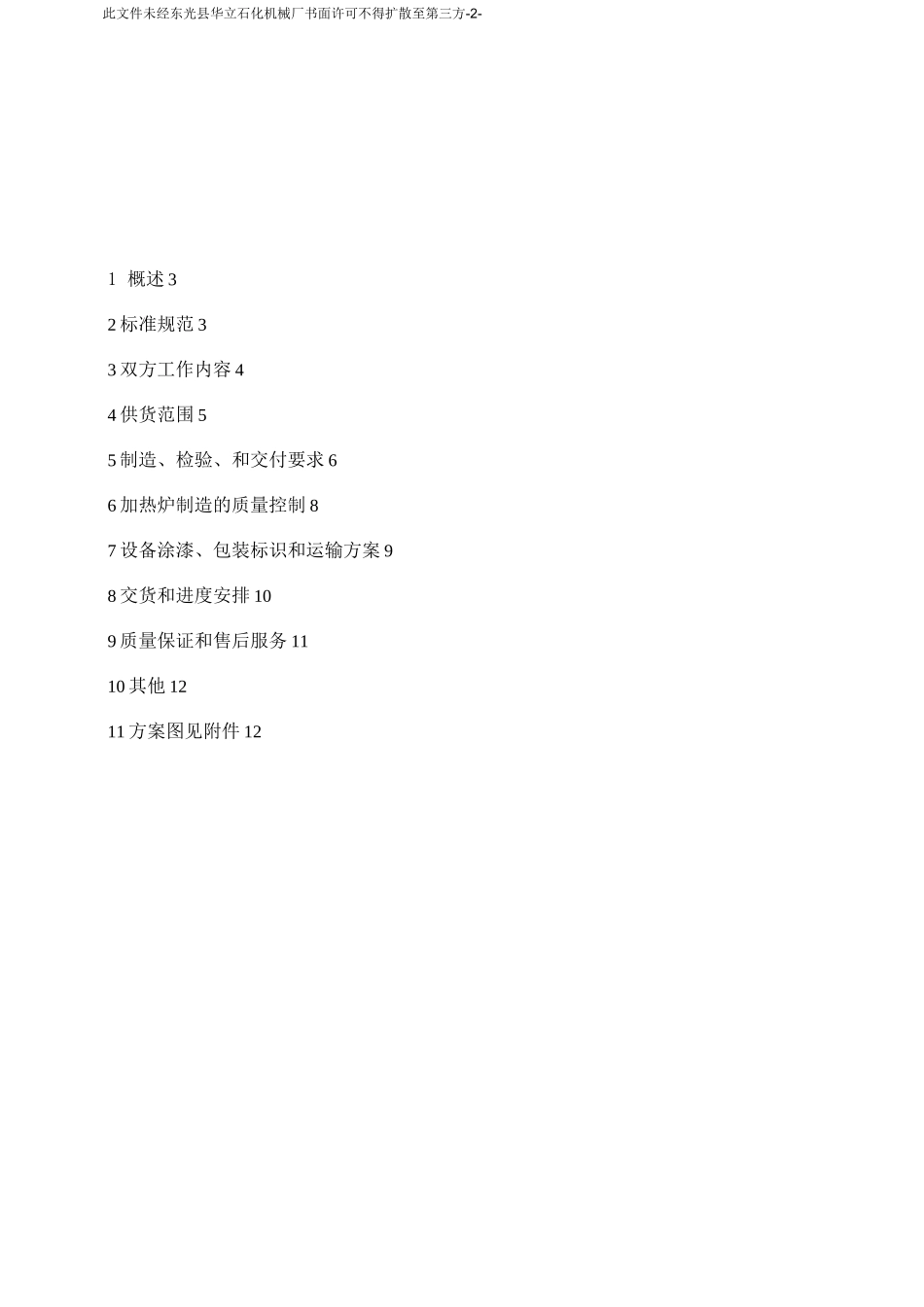

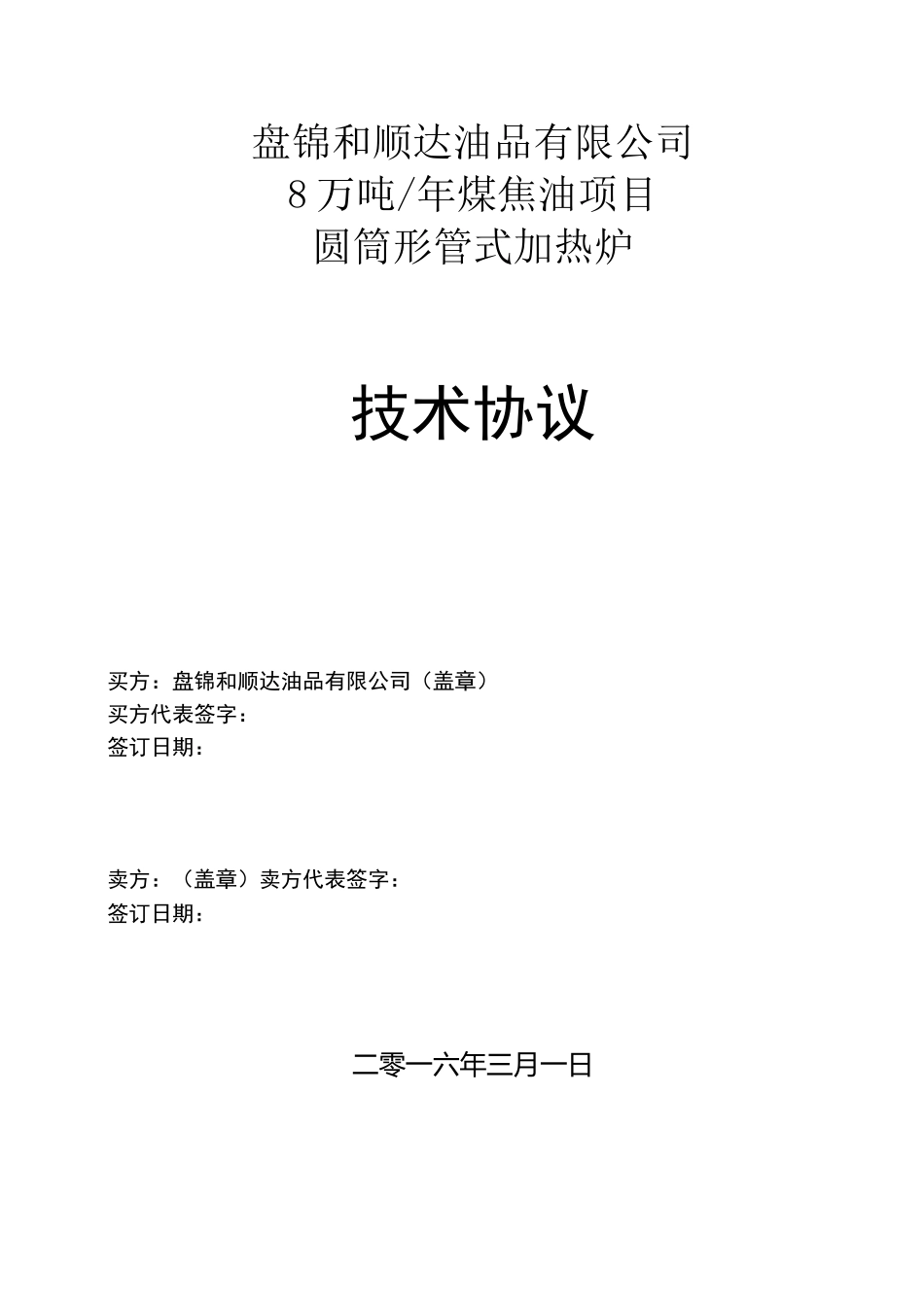

盘锦和顺达油品有限公司8万吨/年煤焦油项目圆筒形管式加热炉技术协议买方：盘锦和顺达油品有限公司（盖章）买方代表签字：签订日期：卖方：（盖章）卖方代表签字：签订日期：二零一六年三月一日此文件未经东光县华立石化机械厂书面许可不得扩散至第三方-2-1概述32标准规范33双方工作内容44供货范围55制造、检验、和交付要求66加热炉制造的质量控制87设备涂漆、包装标识和运输方案98交货和进度安排109质量保证和售后服务1110其他1211方案图见附件12此文件未经东光县华立石化机械厂书面许可不得扩散至第三方-3-1概述机械厂（卖方）就盘锦和顺达油品有限公司（买方）8万吨/年煤焦油加工项目用“180万大卡/时管式加热炉一台”经双方友好协商签订如下技术协议：卖方应按买方所给的加热炉设计条件和有关标准规范的要求进行该加热炉的设计、制造和检验1.2卖方应对其所报价之管式加热炉的工艺性能及机械、材料性能负完全责任。1.3买方所给的加热炉设计数据表和相关标准、规范、规定是对本加热炉设计、制造、检验、验收、交付、安装指导和售后服务的最低要求，卖方应严格执行。1.4本协议中某些规定、标准、规范对同一问题的规定不一致时，应按要求高的执行；对结构设计，当加热炉数据表中已有明确规定时，应优先执行加热炉数据表的规定。1.5本协议适用于非标设备的采购工作，适用的设备按下表：序号设备图号设备名称数量（台）所在位置1180万大卡/时煤焦油管式加热炉12.2公用工程条件电源条件低压供电电源380/220V（中性点直接接地，TN-S）电源频率波动范围50Hz±0.5%电机电压等级规定电压等级380V相数3绝缘等级F2标准规范设计、制造、检验和验收按照本节所列标准规范和工程规定的最新版本执行。《石油工业用加热炉安全规程》SY0031－95《管式加热炉规范》S－Y/2T005438《一般炼油装置用火焰加热炉》SH－/2T03036《锅炉、过热器和换热器用铁素体与奥氏体合金钢无缝管》ASTMA213M《钢制压力容器》－199G8Bl50《石油化工装置详细工程设计内容规定》SHSG-053-2003此文件未经东光县华立石化机械厂书面许可不得扩散至第三方-4-《承压设备无损检测》JB／T4730.1~6－2005石油裂化用无缝钢管》GB9948－2013高压锅炉用无缝钢管》GB5310－2008中低压锅炉用无缝钢管》GB3087－2014炼油厂加热炉炉管壁厚计算》SH/T3037－2002石油化工管式炉热效率设计计算》SH/T3045－2003石油化工管式炉急弯弯管技术标准》SH/T3065－2005石油化工管式炉钢结构设计规范》SH/T3070－2005石油化工管式炉碳钢和铬钼钢炉管焊接技术条件》SH3085－1997石油化工铬镍不锈钢、铁镍合金和镍合金焊接规程》SH/T3523－2009石油化工管式炉钢结构工程及部件安装技术条件》SH3086－1998石油化工管式炉耐热钢铸件技术标准》SH3087－1997石油化工管式工业炉燃烧器工程技术条件》SH/T3113－2000石油化工管式炉轻质浇注料衬里工程技术条件》SH/T3115－2000石油化工筑炉工程施工及验收规范》SH3534－2001管式炉安装工程施工及验收规范》SH/T3506－2007气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T985.1－2008钢制管法兰、垫片、紧固件》（美洲体系）HG20615~20635－2009一般货物运输包装通用技术条件》〃一/~」、丄/I,—、rtAr-Ti-tW、丄A、人、【八【r?亠匸4厶丄丄丄rxXrrrH-H\\GB/T9174－1988石油化工设备和管道涂料防腐蚀技术规范》SH3022－1999涂装前钢材表面锈蚀等级和除锈等级》GB8923－1988规范所使用的各标准如有新版本，以最新版本为准。3双方工作内容3.1买方3.1.1负责向卖方提供加热炉设计基础数据，包括加热炉的操作条件、热负荷等。3.1.2组织相关人员对卖方加热炉的设计进行评审，并确认其可行性。3.1.3有权对卖方的制造进行监督，并负责对产品进行最终的检验。3.1.4负责提供加热炉的管口开口方位、开口尺寸及供卖方完成加热炉制造图设计所需的相关资料。3.1.5需配合解决卖方在施工过程中所遇到的难题。3.2卖方此文件未经东光县华立石化机械厂书面许可不得扩散至第三方-5-负责加热炉本体、炉衬、燃烧器、梯子平台、烟囱、涂料防腐工作等的设计、制造、检验、试验、运输、安装、涂漆、调试的全部工作。3.2.1按买方加...
