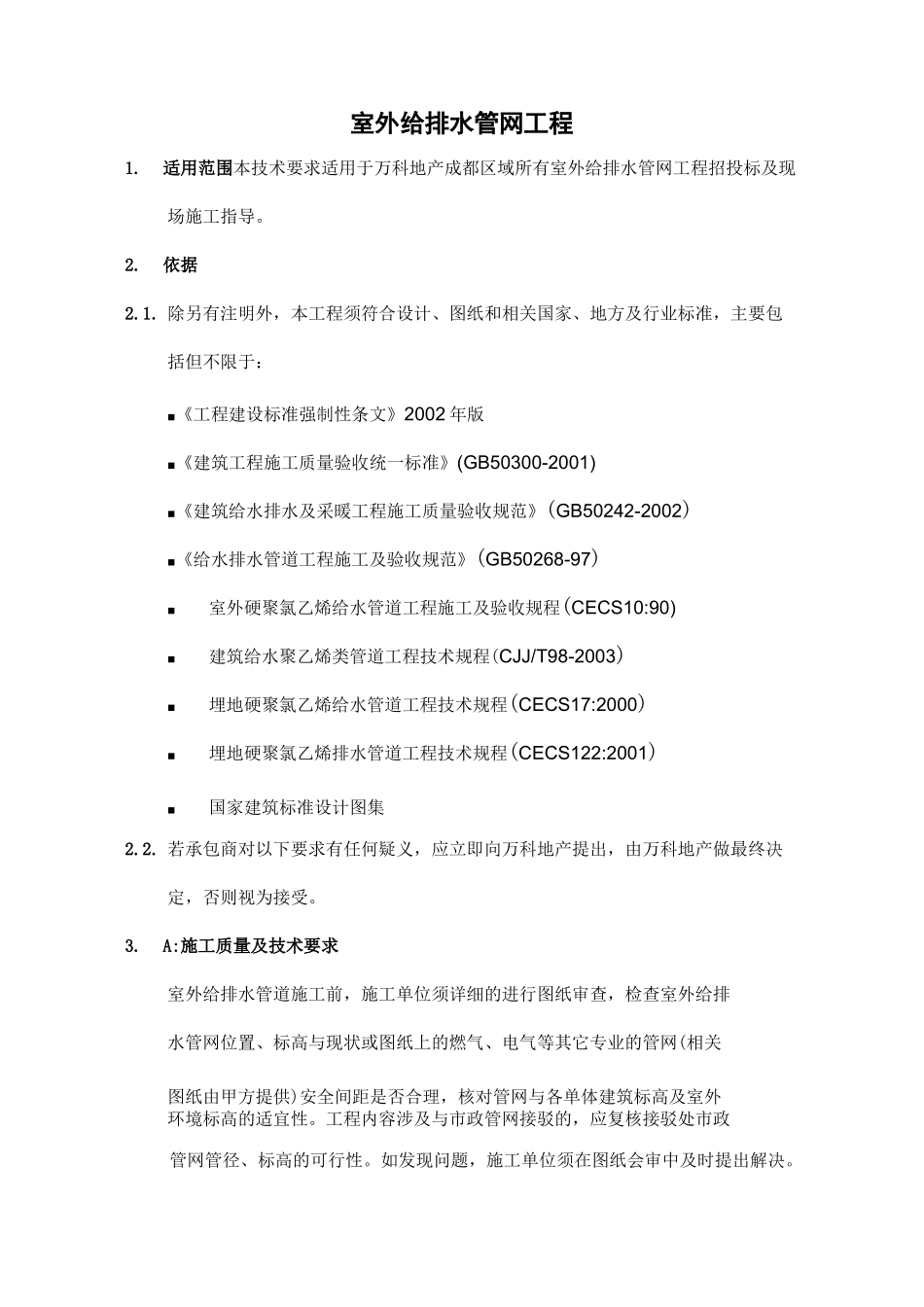

室外给排水管网工程1.适用范围本技术要求适用于万科地产成都区域所有室外给排水管网工程招投标及现场施工指导。2.依据2.1.除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：■《工程建设标准强制性条文》2002年版■《建筑工程施工质量验收统一标准》(GB50300-2001)■《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)■《给水排水管道工程施工及验收规范》(GB50268-97)■室外硬聚氯乙烯给水管道工程施工及验收规程(CECS10:90)■建筑给水聚乙烯类管道工程技术规程(CJJ/T98-2003)■埋地硬聚氯乙烯给水管道工程技术规程(CECS17:2000)■埋地硬聚氯乙烯排水管道工程技术规程(CECS122:2001)■国家建筑标准设计图集2.2.若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。3.A:施工质量及技术要求室外给排水管道施工前，施工单位须详细的进行图纸审查，检查室外给排水管网位置、标高与现状或图纸上的燃气、电气等其它专业的管网(相关图纸由甲方提供)安全间距是否合理，核对管网与各单体建筑标高及室外环境标高的适宜性。工程内容涉及与市政管网接驳的，应复核接驳处市政管网管径、标高的可行性。如发现问题，施工单位须在图纸会审中及时提出解决。B:管材和配件的性能要求与存放1．管材、配件的性能要求满足国家规范和标准，外观应光滑、清洁，没有划伤和其他缺陷，不允许有气泡、裂口及明显的凹陷、杂质、颜色不均、分解变色线等。2.管材及配件在运输、装卸及堆放过程中应轻拿轻放，严禁抛扔或激烈碰撞。管材应避免阳光暴晒，短期堆放应遮盖，若存放期较长，则应放置于棚库内，以免变形和老化。3.1.沟槽开挖:3.1.1.沟槽开挖前，测量人员须根据设计图纸对管线位置进行准确的放线定位；施工单位应根据现场地下水的情况制定详细的排水措施并将排水设备准备到位。3.1.2.沟槽开挖的边坡坡度由施工单位根据现场的实际情况决定，但放坡系数必须在施工方案中明确标注，满足相关基坑开挖规范，并采取措施保证边坡稳定，确保施工期间边坡不坍塌。3.1.3.一般土壤且地下水位低于沟底时，可开直形槽，但槽深不得超过下列规定：砂土和砂砾土不得超过1.0m;亚砂土和亚粘土不得超过1.25m。当沟槽超过上述规定时，槽帮应放坡开挖，当槽沟深度超过2m时宜分层开挖，具体开挖形式依据施工方案进行.3.1.4.开挖前应摸清地下障碍物和地面上架设高压线缆位置高度等情况，并采取严格的防护措施，确定挖土机在工作时的回转半径内有无障碍物。开挖沟槽土方应置于距沟边0.8m以外处，高度不宜超过1.5m，须按要求放坡堆放，不得随意堆放，而影响到其它工程。3.1.5.为使沟底的原土不被扰动，应保证留出比沟底设计标高高出300mm的原土层，采用人工清挖。在开沟时测量人员应密切配合，严禁出现超挖现象。开挖排水管道的土方时，沟底应按设计要求的坡度施工。3.1.6.在软土地基、流沙、溶洞等不稳定地层内开槽时，须根据现场情况按规范要求设置沟槽支撑。3.1.7.开挖市政接驳管线应避开天然气、国防光缆等特殊设施(可参考西安市勘察设计院出具隐蔽管线图)，如不能躲避，与其相交处左右五米里进行人工开挖，规避机械开挖伤害。3.2.管道基础3.2.1.钢筋混凝土排水管■钢筋混凝土管道须做混凝土带形基础，基础垫层可铺设碎石层或原土夯实。■覆土深度(H)0.7mS(H)s2.0m，应选用90°混凝土管基；■覆土深度(H)2.0mS(H)s3.5m，应选用120°混凝土管基；■覆土深度(H)4.0mS(H)，应选用180°混凝土管基；■基础和管道之间的管座必须用现浇混凝土填充密实，以减少对地基的压力和对管子的反力。3.2.2.塑料排水管管道基础可采用砂石基础，对一般土质的地段，依据图纸说明进行做到>0.95压实系数基础铺设一层厚为100mm的砂垫层。对于软土地基，沟槽底又处在地下水位以下时，宜铺设砂石垫层，其厚度为200mm，且用黄砂找平。3.3.管沟回填3.3.1.施工单位的回填土方案及实施须充分考虑对后续地上工程影响的风险且承担该风险责任。3.3.2.给水管道水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于500mm；水压试验合格后，应及时回填其余部分。排水管道...
