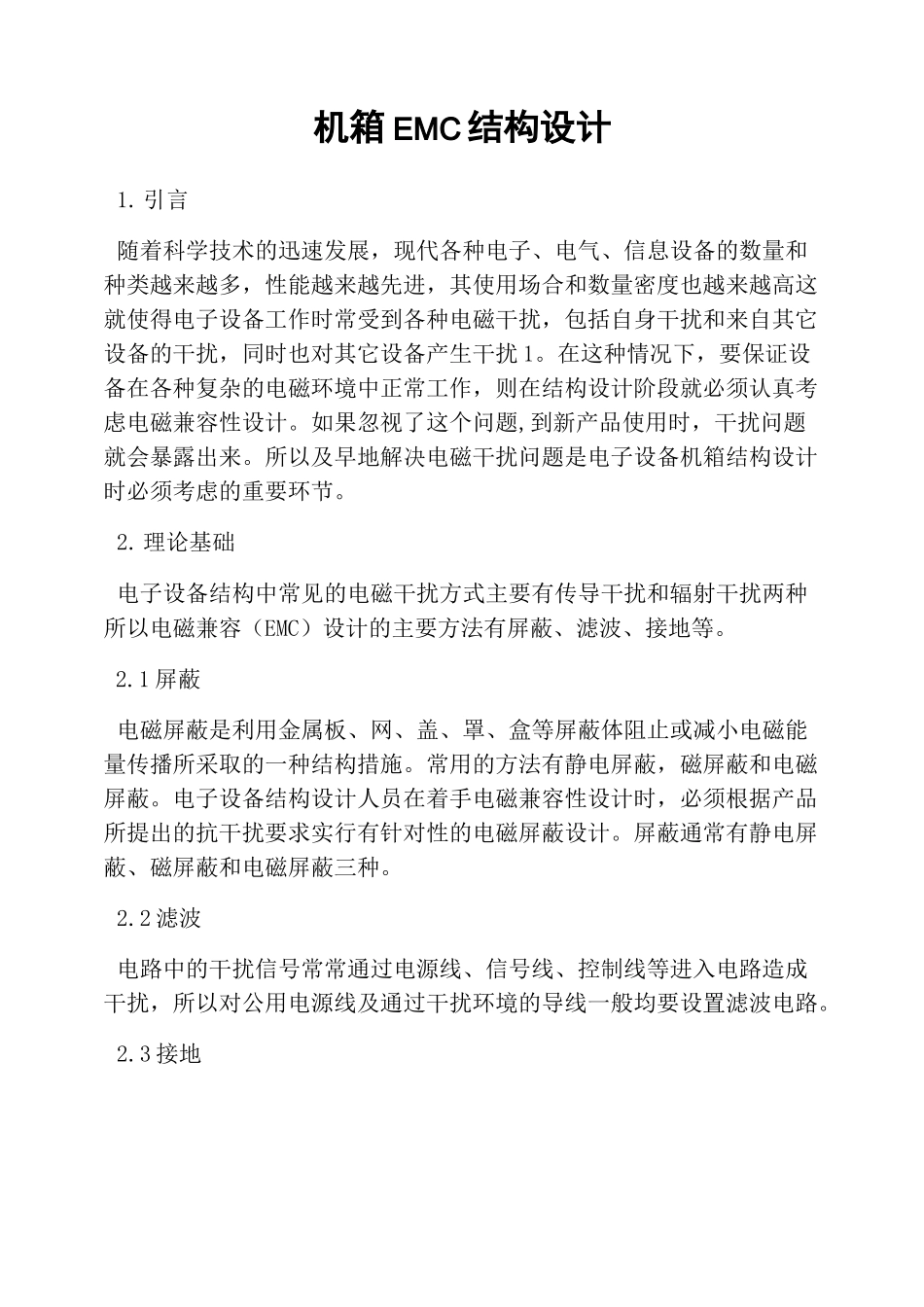

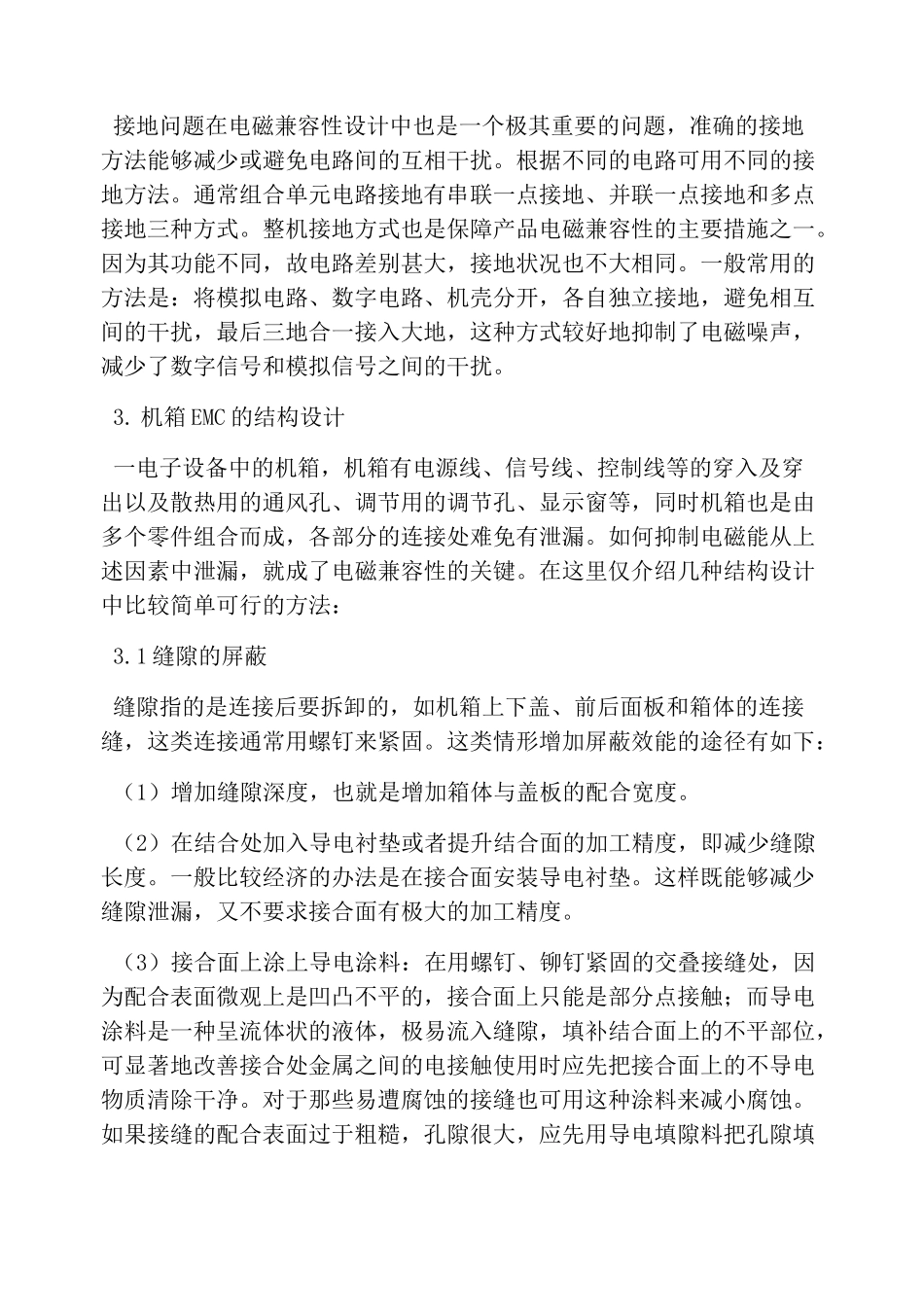

机箱EMC结构设计1.引言随着科学技术的迅速发展，现代各种电子、电气、信息设备的数量和种类越来越多，性能越来越先进，其使用场合和数量密度也越来越高这就使得电子设备工作时常受到各种电磁干扰，包括自身干扰和来自其它设备的干扰，同时也对其它设备产生干扰1。在这种情况下，要保证设备在各种复杂的电磁环境中正常工作，则在结构设计阶段就必须认真考虑电磁兼容性设计。如果忽视了这个问题,到新产品使用时，干扰问题就会暴露出来。所以及早地解决电磁干扰问题是电子设备机箱结构设计时必须考虑的重要环节。2.理论基础电子设备结构中常见的电磁干扰方式主要有传导干扰和辐射干扰两种所以电磁兼容（EMC）设计的主要方法有屏蔽、滤波、接地等。2.1屏蔽电磁屏蔽是利用金属板、网、盖、罩、盒等屏蔽体阻止或减小电磁能量传播所采取的一种结构措施。常用的方法有静电屏蔽，磁屏蔽和电磁屏蔽。电子设备结构设计人员在着手电磁兼容性设计时，必须根据产品所提出的抗干扰要求实行有针对性的电磁屏蔽设计。屏蔽通常有静电屏蔽、磁屏蔽和电磁屏蔽三种。2.2滤波电路中的干扰信号常常通过电源线、信号线、控制线等进入电路造成干扰，所以对公用电源线及通过干扰环境的导线一般均要设置滤波电路。2.3接地接地问题在电磁兼容性设计中也是一个极其重要的问题，准确的接地方法能够减少或避免电路间的互相干扰。根据不同的电路可用不同的接地方法。通常组合单元电路接地有串联一点接地、并联一点接地和多点接地三种方式。整机接地方式也是保障产品电磁兼容性的主要措施之一。因为其功能不同，故电路差别甚大，接地状况也不大相同。一般常用的方法是：将模拟电路、数字电路、机壳分开，各自独立接地，避免相互间的干扰，最后三地合一接入大地，这种方式较好地抑制了电磁噪声，减少了数字信号和模拟信号之间的干扰。3.机箱EMC的结构设计一电子设备中的机箱，机箱有电源线、信号线、控制线等的穿入及穿出以及散热用的通风孔、调节用的调节孔、显示窗等，同时机箱也是由多个零件组合而成，各部分的连接处难免有泄漏。如何抑制电磁能从上述因素中泄漏，就成了电磁兼容性的关键。在这里仅介绍几种结构设计中比较简单可行的方法：3.1缝隙的屏蔽缝隙指的是连接后要拆卸的，如机箱上下盖、前后面板和箱体的连接缝，这类连接通常用螺钉来紧固。这类情形增加屏蔽效能的途径有如下：（1）增加缝隙深度，也就是增加箱体与盖板的配合宽度。（2）在结合处加入导电衬垫或者提升结合面的加工精度，即减少缝隙长度。一般比较经济的办法是在接合面安装导电衬垫。这样既能够减少缝隙泄漏，又不要求接合面有极大的加工精度。（3）接合面上涂上导电涂料：在用螺钉、铆钉紧固的交叠接缝处，因为配合表面微观上是凹凸不平的，接合面上只能是部分点接触；而导电涂料是一种呈流体状的液体，极易流入缝隙，填补结合面上的不平部位，可显著地改善接合处金属之间的电接触使用时应先把接合面上的不导电物质清除干净。对于那些易遭腐蚀的接缝也可用这种涂料来减小腐蚀。如果接缝的配合表面过于粗糙，孔隙很大，应先用导电填隙料把孔隙填平。导电填隙料具有如同油灰的粘稠性，可像刮底漆那样嵌撵。（4）缩短螺钉间距：接合面不加导电衬垫时，应在结构可能的条件下尽量增加连接螺钉数量，减小螺钉间距，使缝隙长度相对应减小。3.2通风孔的屏蔽3为了满足机箱内部通风散热的要求，有时必须在箱体上开设通风孔。所以，也必须对通风孔实行电磁屏蔽，这类情形增加屏蔽效能的途径有如下：（1）窗口上覆盖金属丝网：金属丝网覆盖在通风孔上的结构形式有两种，一种是采用焊接方式安装，这种方法使金属网与屏蔽体之间有良好的电接触，但工艺复杂，金属网性能变坏以后又难以更换，且焊接时易破坏周围的保护层，所以很少采用这种方法。另一种是采用环形压圈通过紧固螺钉把金属网安装在屏蔽体的通风孔上。安装之前，应把配合面上的绝缘层、氧化层、油垢等不导电物质除去，并应安装充足数量的螺钉以获得连续的接触。这种安装方式，只要在结构和工艺上仔细考虑，即可使金属网与屏蔽体之间获得良好的电接触，所以应用比较广泛。（2）用穿孔金属板作...
