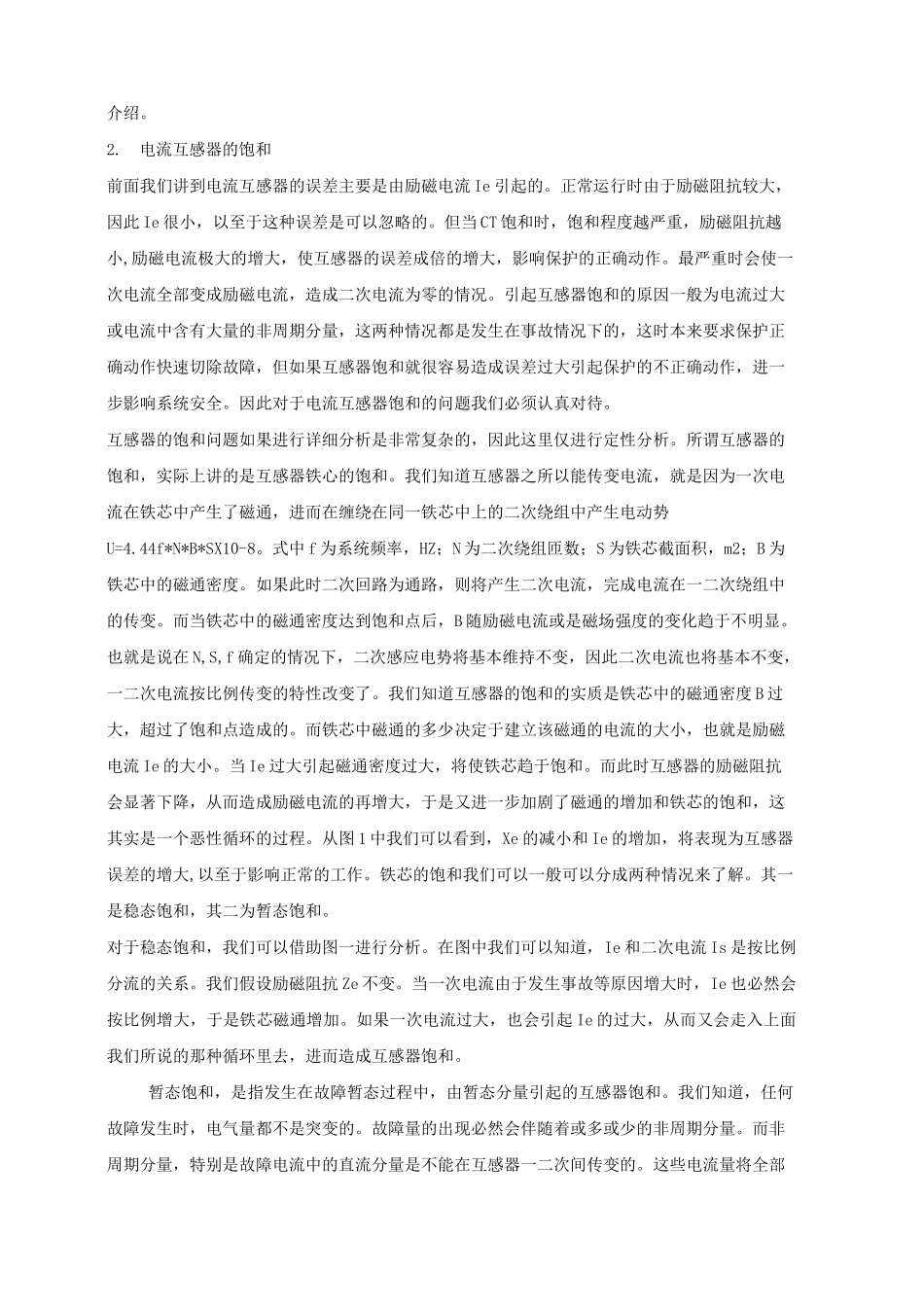

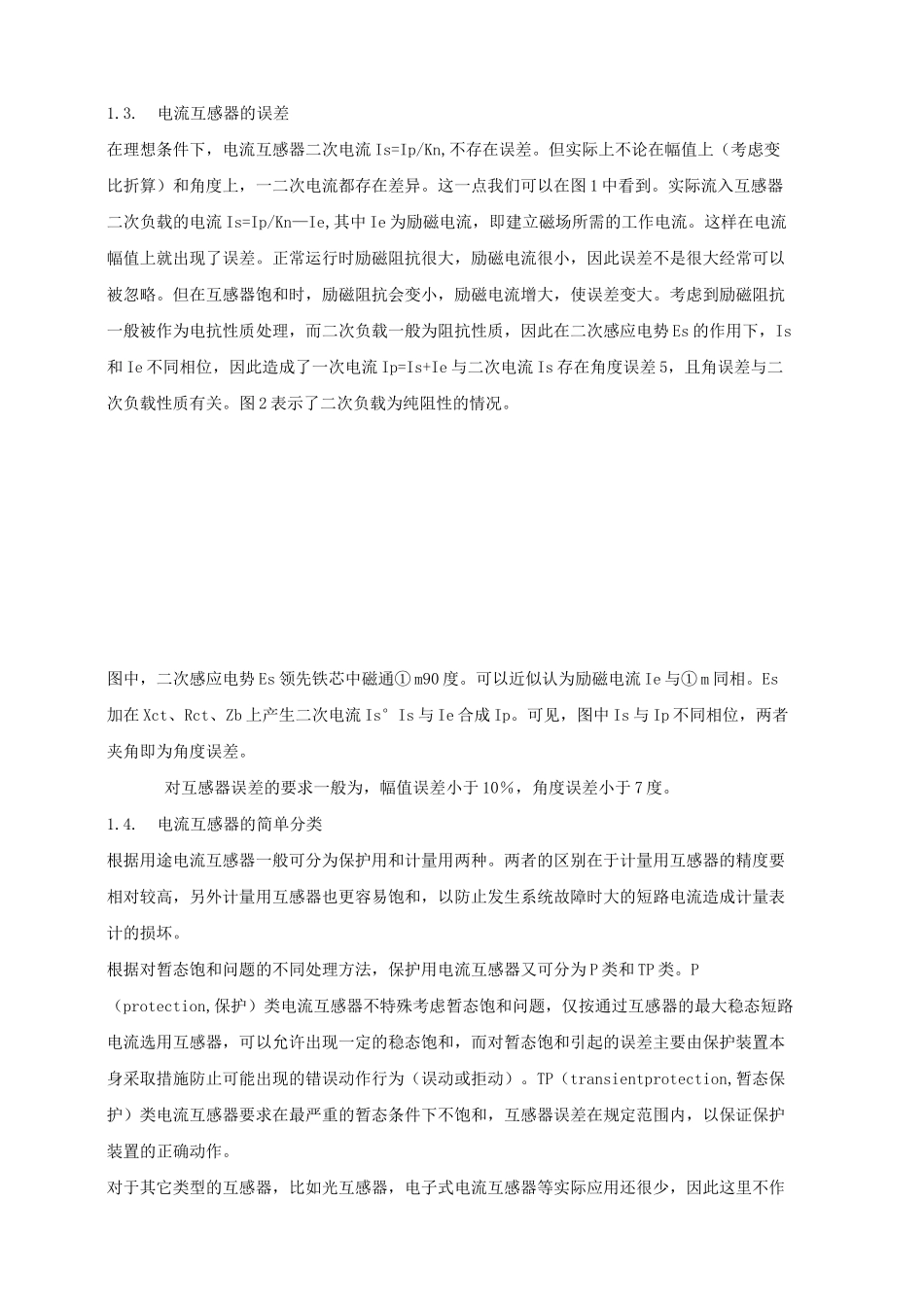

电流互感器基础知识转自：时间：2008年9月3日9:21.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip——次电流,Ip/Kn—二次全电流,Is—二次电流，Ie—励磁电流,N1——次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/Nl,Xct—二次绕组电抗（低漏磁互感器可忽略），Rct—二次绕组电阻,Zb—二次负荷阻抗（包括二次设备及连接导线），Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。即：IpN1=IsN2Is=IpXN1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。由于电流方向相反，且铁心中合成磁通为零。因此得下式：N1Ip-N2Is=0（本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系）。推出：Is=N1/N2*Ip可见，一二次电流的方向是一致的，是同相位的，因此我们可以用二次电流来表示一次电流（考虑变比折算）。这正是减极性标注的优点。1.3.电流互感器的误差在理想条件下，电流互感器二次电流Is=Ip/Kn,不存在误差。但实际上不论在幅值上（考虑变比折算）和角度上，一二次电流都存在差异。这一点我们可以在图1中看到。实际流入互感器二次负载的电流Is=Ip/Kn—Ie,其中Ie为励磁电流，即建立磁场所需的工作电流。这样在电流幅值上就出现了误差。正常运行时励磁阻抗很大，励磁电流很小，因此误差不是很大经常可以被忽略。但在互感器饱和时，励磁阻抗会变小，励磁电流增大，使误差变大。考虑到励磁阻抗一般被作为电抗性质处理，而二次负载一般为阻抗性质，因此在二次感应电势Es的作用下，Is和Ie不同相位，因此造成了一次电流Ip=Is+Ie与二次电流Is存在角度误差5，且角误差与二次负载性质有关。图2表示了二次负载为纯阻性的情况。图中，二次感应电势Es领先铁芯中磁通①m90度。可以近似认为励磁电流Ie与①m同相。Es加在Xct、Rct、Zb上产生二次电流Is°Is与Ie合成Ip。可见，图中Is与Ip不同相位，两者夹角即为角度误差。对互感器误差的要求一般为，幅值误差小于10％，角度误差小于7度。1.4.电流互感器的简单分类根据用途电流互感器一般可分为保护用和计量用两种。两者的区别在于计量用互感器的精度要相对较高，另外计量用互感器也更容易饱和，以防止发生系统故障时大的短路电流造成计量表计的损坏。根据对暂态饱和问题的不同处理方法，保护用电流互感器又可分为P类和TP类。P（protection,保护）类电流互感器不特殊考虑暂态饱和问题，仅按通过互感器的最大稳态短路电流选用互感器，可以允许出现一定的稳态饱和，而对暂态饱和引起的误差主要由保护装置本身采取措施防止可能出现的错误动作行为（误动或拒动）。TP（transientprotection,暂态保护）类电流互感器要求在最严重的暂态条件下不饱和，互感器误差在规定范围内，以保证保护装置的正确动作。对于其它类型的互感器，比如光互感器，电子式电流互感器等实际应用还很少，因此这里不作介绍。2.电流互感器的饱和前面我们讲到电流互感器的误差主要是由励磁电流Ie引起的。正常运行时由于励磁阻抗较大，因此Ie很小，以至于这种误差是可以忽略的。但当CT饱和时，饱和程度越严重，励磁阻抗越小,励磁电流极大的增大，使互感器的误差成倍的增大，影响保护的正确动作。最严重时会使一次电流全部变成励磁电流，造成二次电流为零的情况。引起互感器饱和的原因一般为电流过大或电流中含有大量的非周期分量，这两种情况都是发生在事故情况下的，这时本来要求保护正确动作快速切除故障，但如果互感器饱和就很容易...
