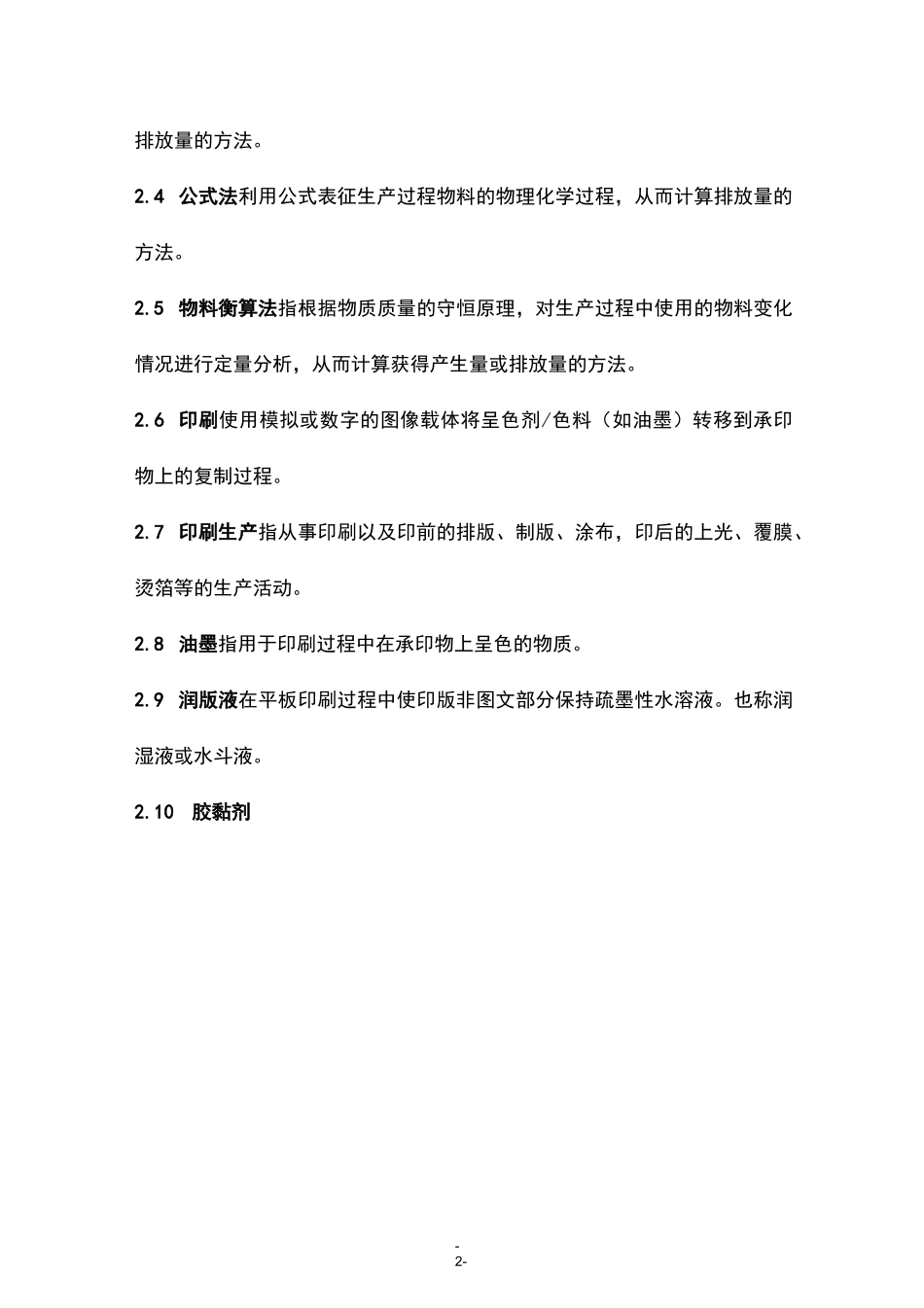

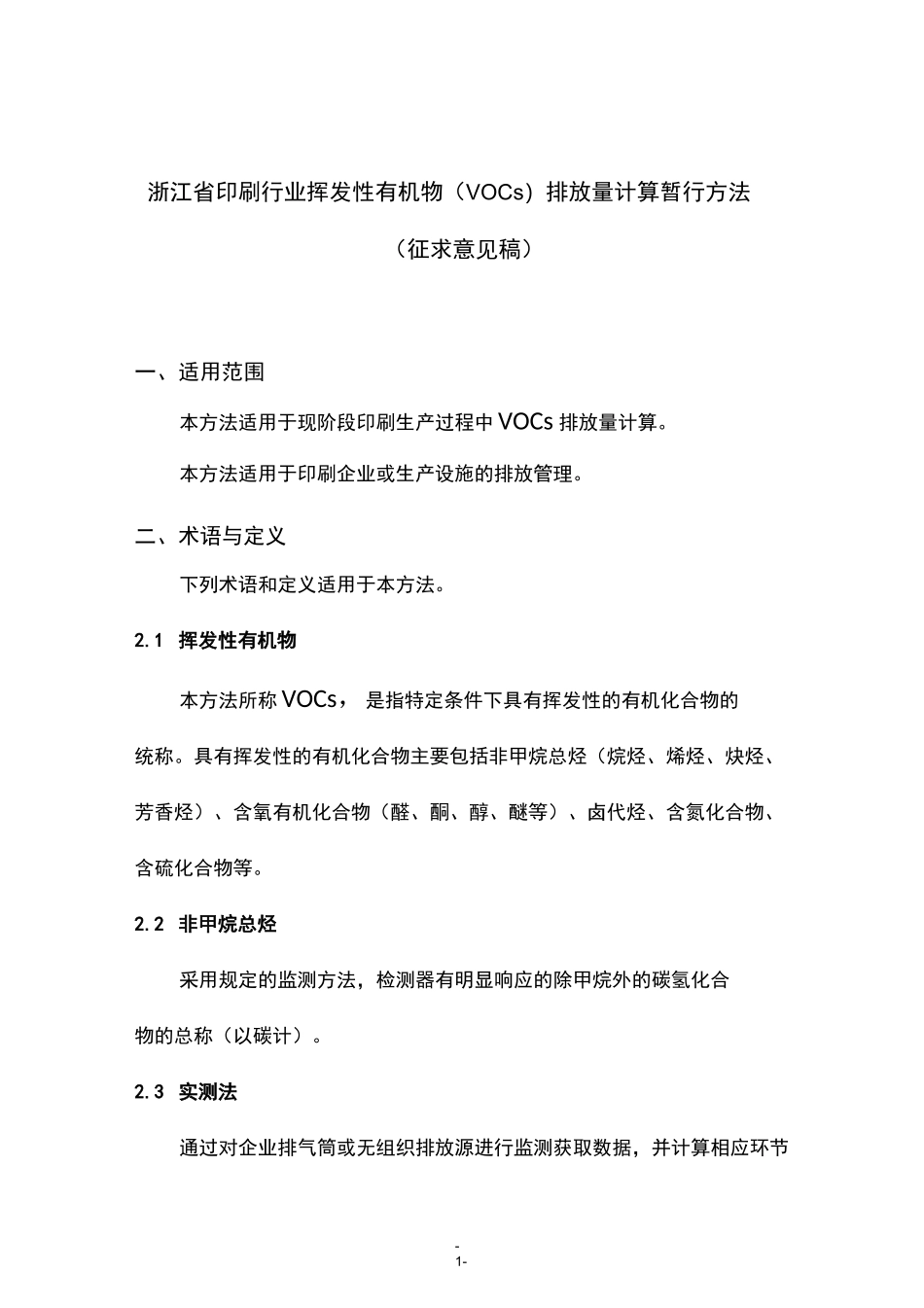

-1-浙江省印刷行业挥发性有机物(VOCs)排放量计算暂行方法(征求意见稿)一、适用范围本方法适用于现阶段印刷生产过程中VOCs排放量计算。本方法适用于印刷企业或生产设施的排放管理。二、术语与定义下列术语和定义适用于本方法。2.1挥发性有机物本方法所称VOCs,是指特定条件下具有挥发性的有机化合物的统称。具有挥发性的有机化合物主要包括非甲烷总烃(烷烃、烯烃、炔烃、芳香烃)、含氧有机化合物(醛、酮、醇、醚等)、卤代烃、含氮化合物、含硫化合物等。2.2非甲烷总烃采用规定的监测方法,检测器有明显响应的除甲烷外的碳氢化合物的总称(以碳计)。2.3实测法通过对企业排气筒或无组织排放源进行监测获取数据,并计算相应环节-2-排放量的方法。2.4公式法利用公式表征生产过程物料的物理化学过程,从而计算排放量的方法。2.5物料衡算法指根据物质质量的守恒原理,对生产过程中使用的物料变化情况进行定量分析,从而计算获得产生量或排放量的方法。2.6印刷使用模拟或数字的图像载体将呈色剂/色料(如油墨)转移到承印物上的复制过程。2.7印刷生产指从事印刷以及印前的排版、制版、涂布,印后的上光、覆膜、烫箔等的生产活动。2.8油墨指用于印刷过程中在承印物上呈色的物质。2.9润版液在平板印刷过程中使印版非图文部分保持疏墨性水溶液。也称润湿液或水斗液。2.10胶黏剂-3-式1-通过界面的黏附和内聚等作用,能使两种或两种以上的制件或材料牢固的连接在一起的物质,统称为胶黏剂。也称黏合剂、粘合剂,习惯上简称为胶。2.11涂布液用于涂布过程中,涂布于纸、布、塑料薄膜、金属上制得复合材料(膜)的物质。部分工艺也称上光油。2.12洗车水印刷过程中,用于清洗印刷机油墨的物质。2.13稀释剂印刷过程中,添加于油墨中,用于调节油墨树脂的溶解性、挥发速度的物质。2.14水性原料本方法中指完全或主要以水为介质的油墨、黏胶剂、涂布液等。三、计算方法印刷行业VOCs排放量计算采用全过程物料衡算法,见公式1-1。E=E-C印刷产生削减式中:E:统计期内vOCs排放量,千克;印刷E:统计期内VOCs产生量,千克;产生-4-公式1-2)公式1-3)C:统计期内VOCs削减量,千克;削减3.1产生量印刷行业生产过程中产生的VOCs来源于溶剂使用,含VOCs物料包括但不限于:油墨、胶黏剂、涂布液、润版液、洗车水、稀释剂等。VOCs的产生量按物料平衡法计算,见公式1-2。E=E-R产生物料回收式中:E:统计期内使用物料中VOCs量之和,千克;物料R:统计期内,未经历液/固f气相变化的回收物料中VOCs量回收之和,千克。3.1.1物料VOCs量E二工WxWF物料物料,i物料,ii=1式中:W:统计期内含有VOCs的物料i投用量,千克;以库存单据等物料,i凭证为计算依据;WF:统计期内物料i的VOCs质量百分含量,%;以产品质检物料,i报告(MS/DS文件)为核定依据,如文件中的溶剂含量数据为百分比范围,取其范围中值;无法获取VOCs含量比例的,按附表1给出的含量比例计。-5-特别的:①紫外光固化(UV)油墨、紫外光固化(UV)光油等的聚合单体为可挥发物时,暂定聚合单体质量百分含量的10%计入VOCs;②水性油墨中采用水性丙烯酸乳液或类似物料时,不可忽略水性丙烯酸乳液或类似物料中的游离VOCs,无法获取游离VOCs含量的,按水性丙烯酸乳液质量百分含量的1%计入VOCs。3.1.2物料回收量R二工WxWF(公式1-4)回收回收a,i回收a,ii=1式中:W:统计期内,未经历液/固-气相变化的回收物料i量,千克;回收a,i以库存或危废转移单据等凭证为计算依据;WF:统计期内,未经历液/固-气相变化的回收物料i的VOCs回收a,i质量百分含量,%;参考对应原料的产品质检报告(MS/DS文件)。3.2削减量印刷行业污染治理过程中VOCs削减量计算有以下三类方法,采用吸附、吸收等物理回收工艺的VOCs处理装置优先采取方法1计算,其它VOCs处理装置优先采取方法2计算。方法1:回收量折算法VOCs削减采用吸附、吸收等回收措施,削减量等同于回收物料-6-(式1-5)中VOCs的折纯量。C=D削减回收D=》WxWF回收回收b,i回收b,ii=1式中:D:统计期内采用一定回收措施,经历气-液/固相变化转换回回收溶剂或废弃物,并脱离生产系统的回收物料中VOCs量之和,千克。W:统计期内采用一定回收措施,将VO...
