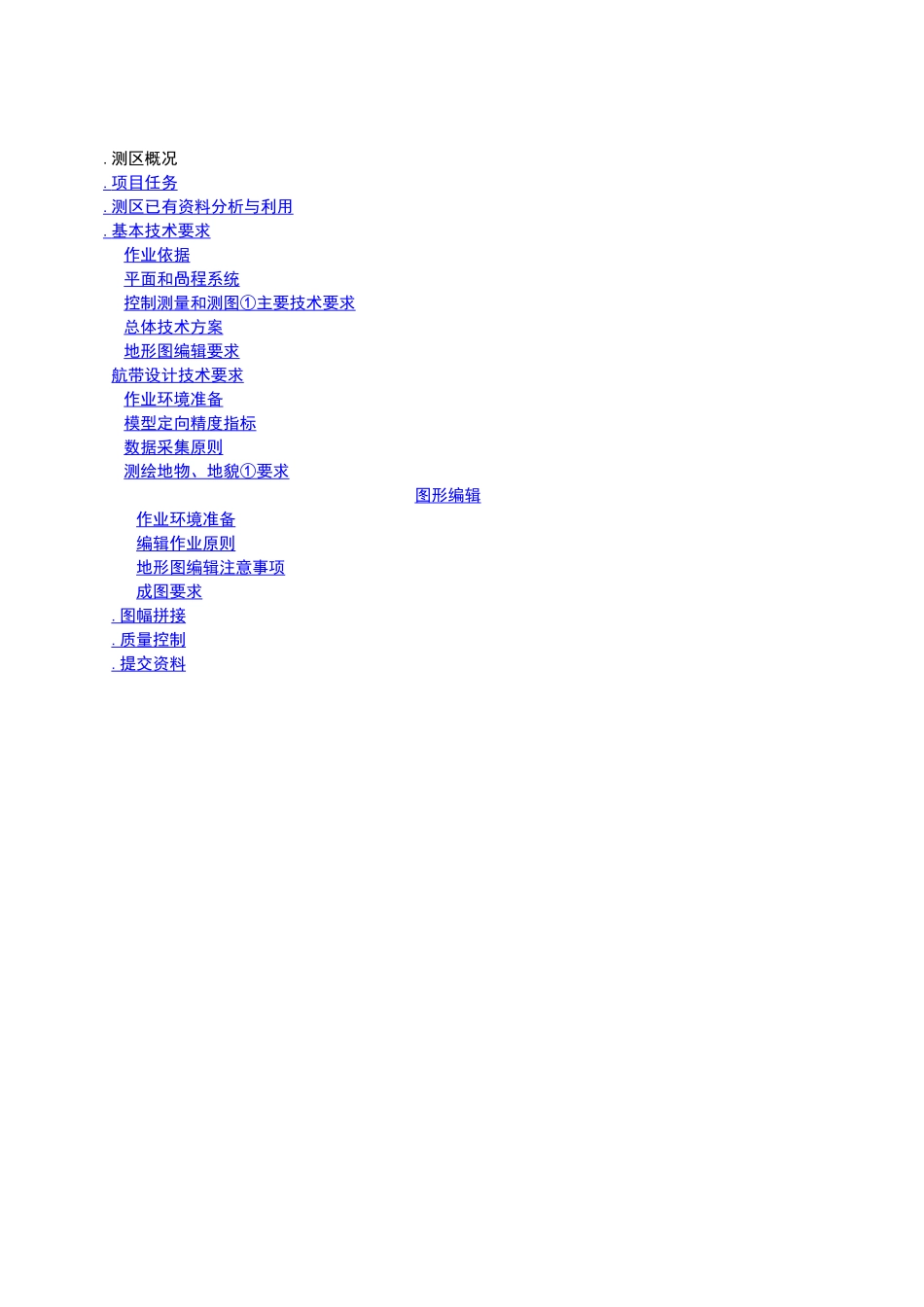

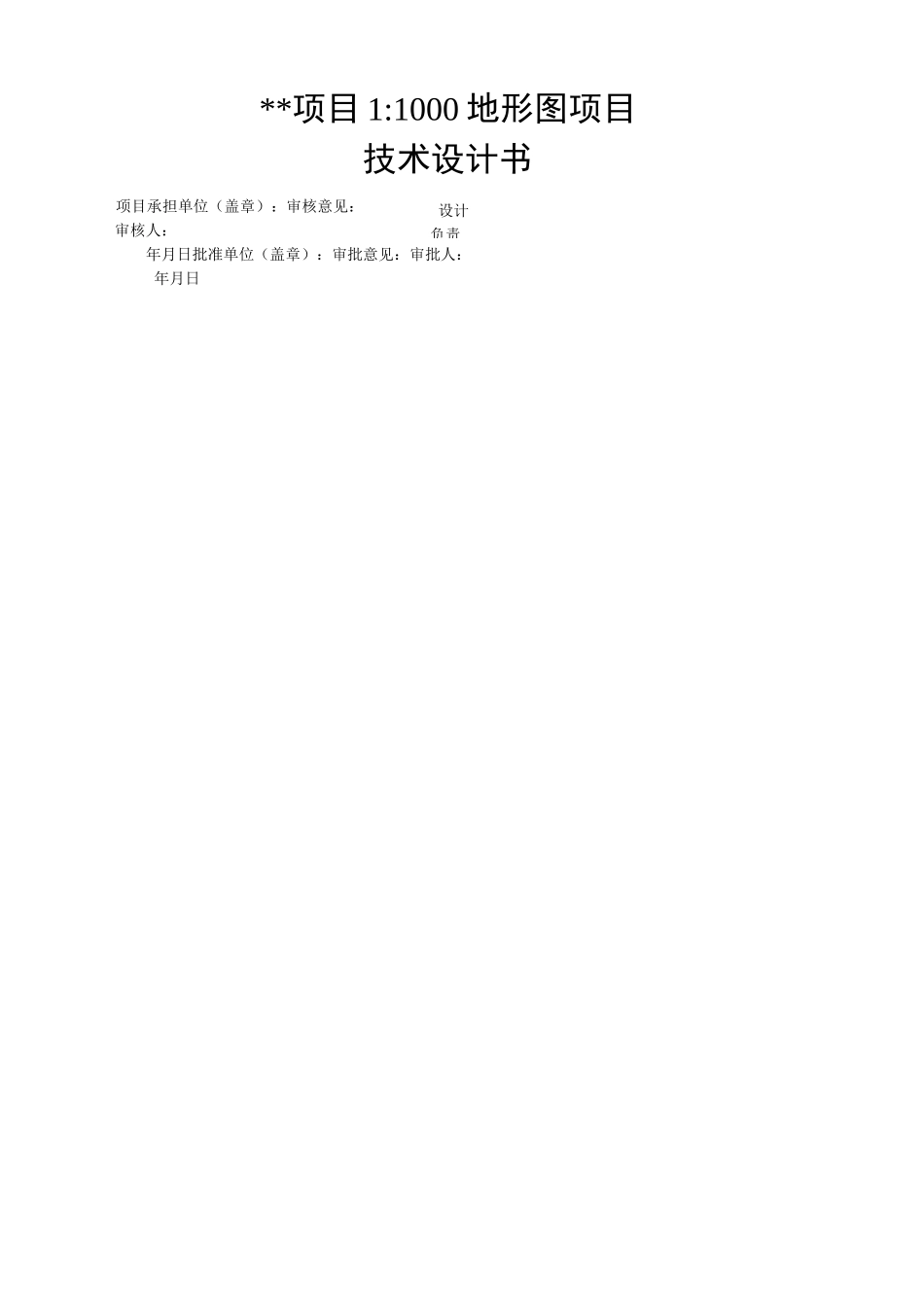

密工程编号:文档编号.__**项目1:1000地形图项目技术设计书中国地星伟业测绘公司年月日设计负责**项目1:1000地形图项目技术设计书项目承担单位(盖章):审核意见:审核人:年月日批准单位(盖章):审批意见:审批人:年月日.测区概况.项目任务.测区已有资料分析与利用.基本技术要求作业依据平面和咼程系统控制测量和测图①主要技术要求总体技术方案地形图编辑要求航带设计技术要求作业环境准备模型定向精度指标数据采集原则测绘地物、地貌①要求图形编辑作业环境准备编辑作业原则地形图编辑注意事项成图要求.图幅拼接.质量控制.提交资料受委托方委托,公司承担西山公园地形图航空摄影测量项目工程含以下工作内容:、进行本项目具体测量工作方案制定与实施;、采用数字航空摄影测量方法测绘比例尺数字地形图约平方公里。主要包括航空摄影测量,包括航空摄影、航摄内业处理、图根点布设与测量(每幅图个点)、外业像控点测量、航片调绘、地形图测绘、成果检查验收工作。■测区概况谷歌略图范围(附图)测区内地貌分为土石山区、黄土丘陵、沟洼谷地等不同类型,地形起伏较大,境内海拔在一米之间,属北温带大陆性气候,平均年降雨量在毫米左右。.项目任务该项目工序分为52km2测区内①图根控制测量、1:1000全数字航测成图(范围线中阴影部分不绘制地形图),数字正射影像图(以下简称DOM)和数字高程模型(以下简称DEM)制作等几项任务。根据测图和像控需要加密图根控制点;全数字航测成图包括无人机航空摄影、外业像片控制测量、外业地形图调绘、内业空三加密和立体测图、DOM和DEM制作,DLG图形数据编辑等。■测区已有资料分析与利用本项目由甲方提供范围线(范围线中阴影部分不绘制地形图)及比例尺为1:10000①测区地形图。.基本技术要求作业依据4.1.、《无人机航摄系统技术要求》;4.1.、《无人机航摄安全作业基本要求》;4.1.、《:、:、:航空摄影测量内业规范》;4.1.、航空摄影测量外业规范》;4.1.、《低空数字航空摄影测量外业规范》;4.1.、《低空数字航空摄影测量内业规范》;4.1.、《低空数字航空摄影规范》;4.1.、《工程测量规范》;4.1.、卫星定位城市测量技术规范;4.1.、《::、:、:地形图图式》();4.1.、《;:、:、:地形图要素分类与代码》(9平面和高程系统高程系统:高程采用“太原大沽高程系,等高距为米。控制测量和测图①主要技术要求图根点精度,相对于邻近①等级控制点,其点位中误差不应大于图上高程中误差不应大于基本等高距①地形图精度:点位中误差()高程中误差()1、IIIII、IV1IIIIIV地物点注记点等高线注记点等高线注记点等高线注记点等高线困难时:隐蔽和困难地区,高程中误差可放宽倍其中:点位中误差为地物点在地形图上①中误差;高程中误差为高程注记点,等高线对最近图根点①高程中误差;极限误差规定为中误差①两倍。:地形图采用X①标准规格进行分幅。采用标准图廓西南角坐标公里数编号法,坐标在前,坐标在后,地形图取至如:O图廓、注记、独立符号均按正北方向注记。图名选择所在图幅内主要居民地、企事业或行政单位①名称,全测区不得出现同名对于地物较少①图幅,可以相邻图幅①东、南、西、北四个方位命名,在方位外加括号,如“李庄(东)”。若用方位命名仍无法取图名时,可不取图名,只注图号。总体技术方案4、电算加密:采用全数字摄影测量工作站测量加密点,用光束法加密软件对区域网进行平差,将加密和定向成果存入计算机,供测图时直接调用。5、内业测图:在全数字摄影测量工作站上进行内业地形要素数据采集。采编所有地物外轮廓,测定房屋北屋檐房屋顶面或女儿墙(含混凝土护栏)顶部。对立体判测有疑问或影像模糊不易测定①地物,要加以说明或做出记号供外业补调,尽量为下工序提供准确、可靠、完整①数据。点状地物中心位置要求准确,线状地物要求线段连续,面状地物①测定要求图形连续且封闭,内业能定性①地形要素可直接标注图式符号。6、内业在全数字摄影测量工作站上,直接导入空三加密和定向建模成果,制作经规则格网(间距为lmXlm)特征点、线采样①DEM和经数字影像微分纠正①DOM。7、外业地形图调绘:考虑到本测区...
