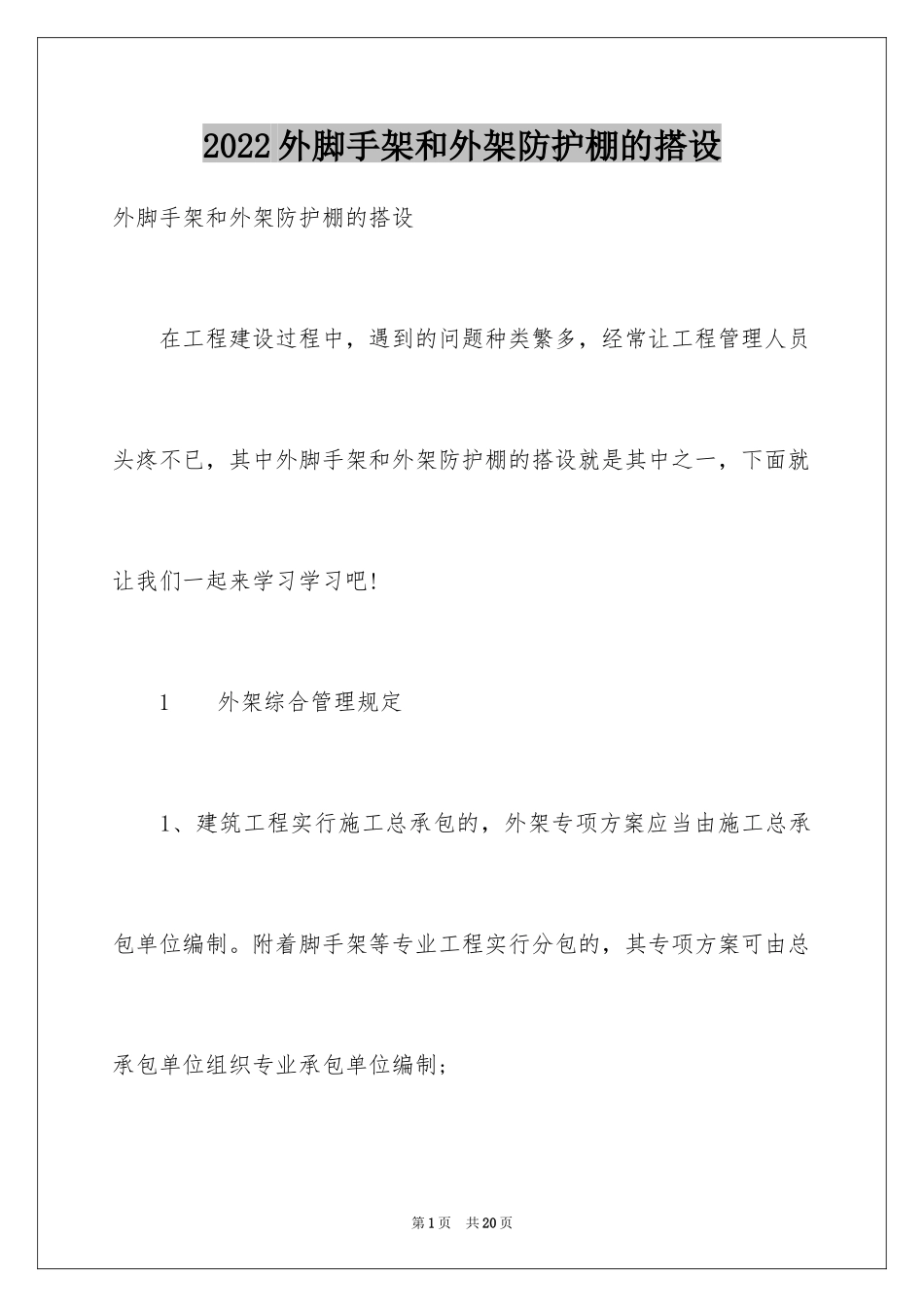

2022外脚手架和外架防护棚的搭设外脚手架和外架防护棚的搭设在工程建设过程中，遇到的问题种类繁多，经常让工程管理人员头疼不已，其中外脚手架和外架防护棚的搭设就是其中之一，下面就让我们一起来学习学习吧!1外架综合管理规定1、建筑工程实行施工总承包的，外架专项方案应当由施工总承包单位编制。附着脚手架等专业工程实行分包的，其专项方案可由总承包单位组织专业承包单位编制;第1页共20页2、架体高度超过20m(含20m)的悬挑外架及爬架、附着式整体和分片提升脚手架工程、自制卸料平台、移动操作平台、新型及异型脚手架工程由编制单位组织专家论证，论证完毕后，由方案编制人按专家看法修改完善后报编制单位技术管理部门审核，编制单位技术负责人审批，报项目总监理工程师、建设单位项目负责人审核签字;3、搭设高度不足50m的双排落地式外架,由项目技术负责人初审，编制单位技术管理部门审核，编制单位技术负责人审批，报项目总监理工程师审核签字;4、由专业分包单位完成编审的外架施工方案必需交总包单位审第2页共20页查，审查的内容包括专业分包单位资质、编审人员的资格、是否经过专家论证，是否按论证要求进行修改，编审人员签字是否真实、单位用章是否合规等。审查程序为项目经理部初审、总包单位技术管理部门审核、总包单位技术负责人审批;5、外架施工方案经总包单位审批后，报总监理工程师审批，然后按当地建设行政主管部门的要求备案6.用于架子搭设的材料、构配件，如架管、扣件、平安网、脚手板、钢丝绳、型钢、用做吊环或锚环的圆钢、电动葫芦等必需按国家相关标准、规范要求送检，检验合格方可投入运用;第3页共20页7.外架搭设前，外架施工方案编制人必需向外架施工员进行方案交底，施工员必需向作业班组进行平安技术交底。交底时，项目专职平安员全程参加监督，交底完毕、交底双方和监交人均必需在交底单上签字，交底单由交底双方和监交人保存;8.外架应由具备相应资质的作业人员按经审批的外架施工方案搭设，外架搭设完毕后，由项目生产经理组织方案编制人、外架施工员专职平安员、外架作业班组长对外架进行验收，并保存相关验收记录验收合格后方可投入运用;9.外架投入运用前，外架方案编制人向管理外架的施工员、外架第4页共20页运用班组进行外架运用平安交底，并形成交底记录;10.外架运用过程中，管理外架的施工员对外架的运用状况进行日常巡查，禁止随意改动外架、拆除附属设施等担心全的行为。发觉问题，刚好处置;11.外架拆除前，由外架方案编制人向负责外架拆除的施工员、作业班组进行外架拆除平安技术交底。外架拆除时，由具备相应资质的作业人员按方案要求进行。2落地式脚手架一、架体形象第5页共20页1、立杆、水平杆、栏杆、横向斜撑为黄色，剪刀撑为黑黄色相间(每段长度为400mm);2、小横杆每个主节点处设小横杆一道，小横杆外伸长度不小于100mm，不大于150mm，小横杆距主节点距离为120mm(不得大于150mm);3、平安立网平安网强度符合规范要求，且张挂平整，并保持整齐无破损;4、平安警示带1)、沿外架四周，每隔3层或10m设置20cm高平安警示带(兼挡第6页共20页脚板)，第一道设于第2层水平封闭层处;2)、警示带安装于外架外立杆的内侧,采纳18mm厚木胶合板。警示带外立面采纳油漆刷成黑黄相间的色条，色条宽150mm;5、横向斜撑1)、一字型、开口型双排脚手架的两端必需设置横向斜撑，中间每隔6跨设置一道;2)、高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上，除拐角应设置外，中间每隔6跨设置一道。二、架体基础第7页共20页1、位于土层上的架体基础采纳垫木枋或垫10#槽钢，垫层厚度≮100mm;2、位于结构楼板上的架体基础垫150×150的木胶合板(厚18mm)或者钢板(厚5mm)上焊接高100mm直径为55钢管。外脚手架三、架体搭设要求1、立杆1)、立杆纵向间距1.5m，横向间距0.8～1.0m，步距1.76m;2)、立杆各接头必需采纳对接扣件对接，对接立柱上的对接扣件第8页共20页应交织布置，相邻两个立柱接头不应设在同步同跨内，同步内隔一根立杆的两个相隔立柱接头在高度方向错开的.距离不应小于600mm，各接头中心距主节点的距离不应大于步距的1/3即600mm。2、水平杆1)、...
