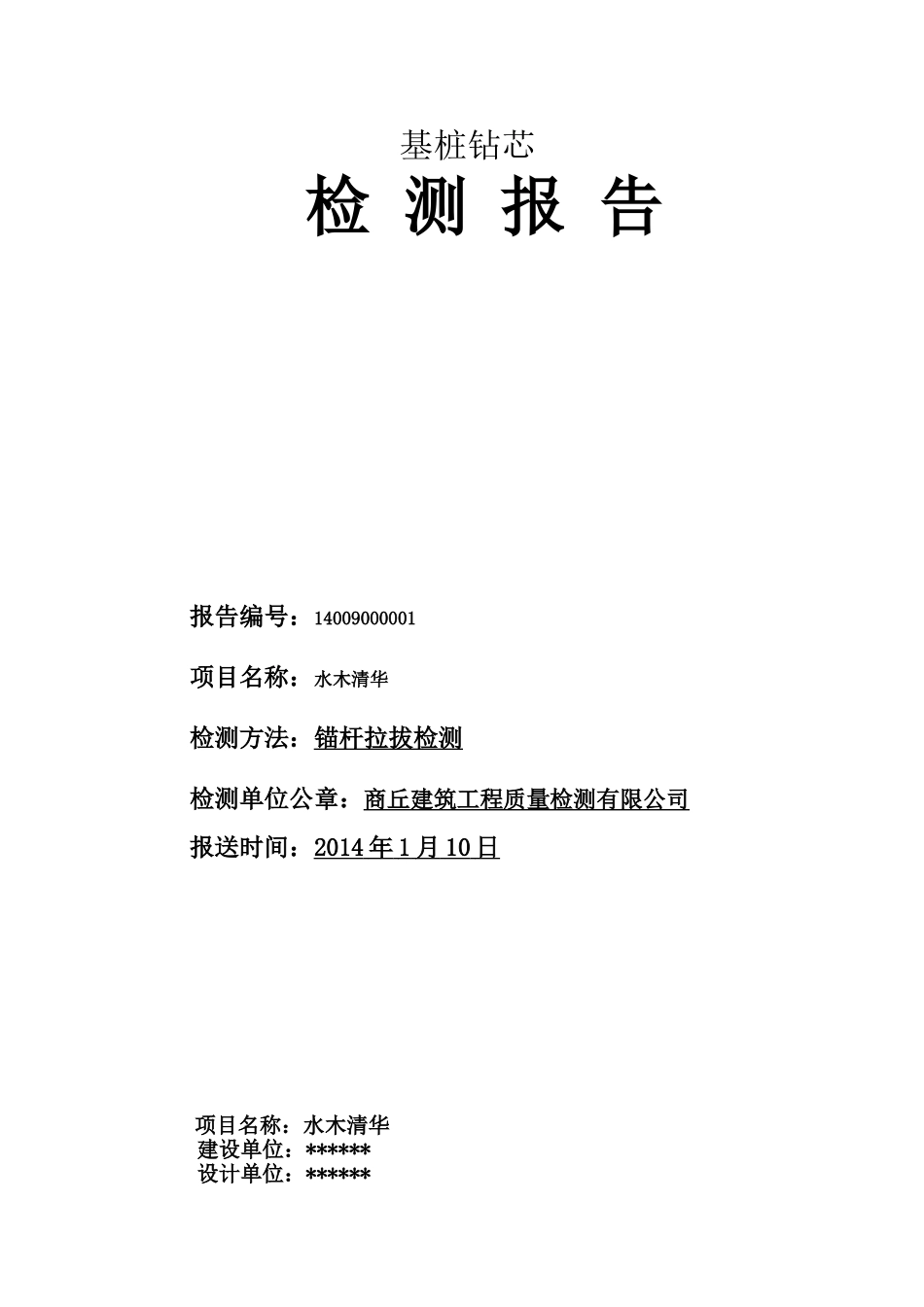

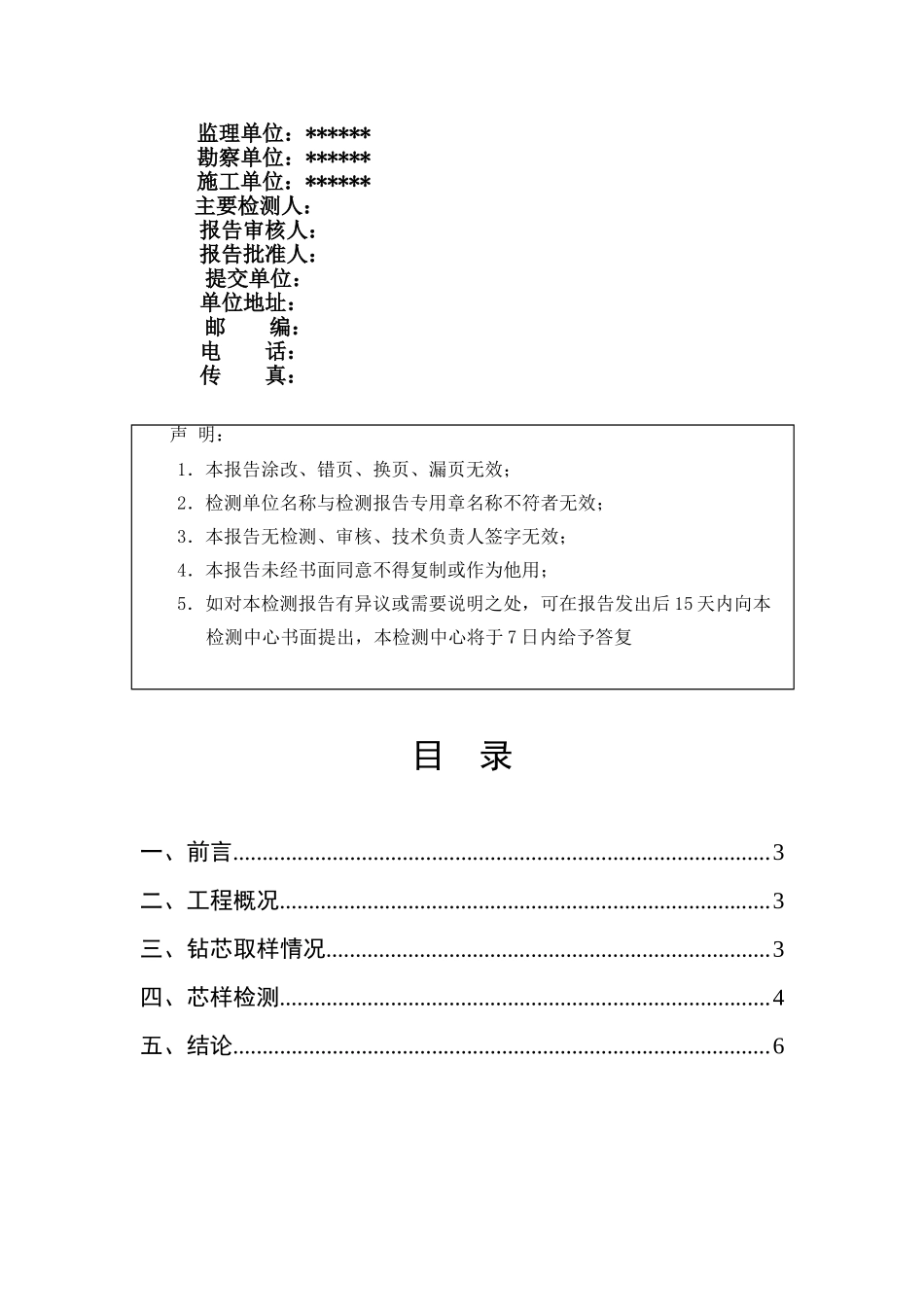

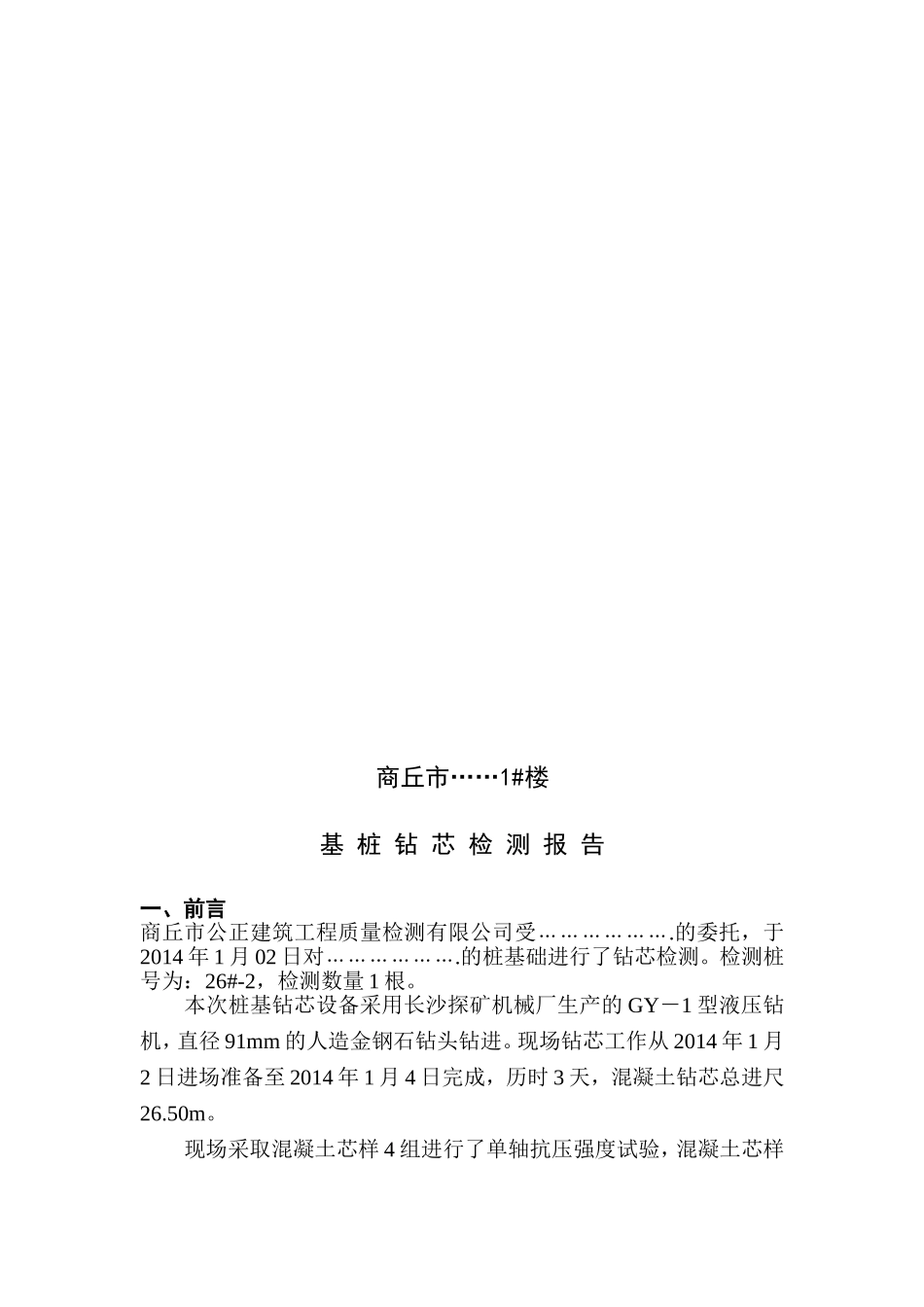

基桩钻芯检测报告报告编号：14009000001项目名称：水木清华检测方法：锚杆拉拔检测检测单位公章：商丘建筑工程质量检测有限公司报送时间：2014年1月10日项目名称：水木清华建设单位：******设计单位：******监理单位：******勘察单位：******施工单位：******主要检测人：报告审核人：报告批准人：提交单位：单位地址：邮编：电话：传真：声明：1．本报告涂改、错页、换页、漏页无效；2．检测单位名称与检测报告专用章名称不符者无效；3．本报告无检测、审核、技术负责人签字无效；4．本报告未经书面同意不得复制或作为他用；5．如对本检测报告有异议或需要说明之处，可在报告发出后15天内向本检测中心书面提出，本检测中心将于7日内给予答复目录一、前言............................................................................................3二、工程概况....................................................................................3三、钻芯取样情况............................................................................3四、芯样检测....................................................................................4五、结论............................................................................................6商丘市……1#楼基桩钻芯检测报告一、前言商丘市公正建筑工程质量检测有限公司受……………….的委托，于2014年1月02日对……………….的桩基础进行了钻芯检测。检测桩号为：26#-2，检测数量1根。本次桩基钻芯设备采用长沙探矿机械厂生产的GY－1型液压钻机，直径91mm的人造金钢石钻头钻进。现场钻芯工作从2014年1月2日进场准备至2014年1月4日完成，历时3天，混凝土钻芯总进尺26.50m。现场采取混凝土芯样4组进行了单轴抗压强度试验，混凝土芯样的选取工作由建设单位、监理单位、施工单位及商丘市建筑工程质量检测负责同志在现场共同完成。二、工程概况该工程由……………….设计；建设单位为……………….；监理单位为……………….；监督单位……………….；施工单位为……………….。26#-2桩基类别为摩擦桩，成孔方式为钻孔灌注桩，设计桩径1.5m，设计桩长26.00m。混凝土设计标号为C30，卵石最大粒径为31.5mm，配合比为水泥：砂：卵石：水：外加剂=366:719:1253:127:3.66，整个基桩于2014年11月15日灌注结束。三、钻芯取样情况依据《建筑桩基检测技术规范（JGJ106-2003）》和《钻芯法检测混凝土强度技术规程（CECS03：2007）》对基桩进行钻芯检测。本次桩基钻芯，主要利用自制钻机平台，采用水平尺，铅直锤保证垂直度，焊接及锁扣稳固设备。钻进时，根据桩基混凝土质量实际情况，调整钻机压力及转速。混凝土钻芯位置如图2所示（ZK1为钻芯编号）。ZK1常德方向图2混凝土钻芯位置ZK1钻芯孔现有混凝土顶面标高27.60m，2014年1月3日下午已经钻到标高1.10m（注：芯样长度26.50m）。经监理单位现场确认，整个钻芯过程进尺较均匀，回水正常，该混凝土芯样表面较光滑，完整性较好，骨料分布比较均匀，从外观判断其浇筑质量总体较好。经监督单位（……………….）、建设单位（……………….）、监理单位（……………….）、施工单位（……………….）及我方（商丘市公正建筑工程质量检测有限公司）共同确认同意，钻芯终止，以所取芯样进行完整性评定，并取四组芯样进行混凝土抗压强度试验。四、芯样检测(1)混凝土芯样外观检测26#-2桩基ZK1钻孔混凝土芯样0.00m～26.50m芯样桩身混凝土芯样连续，断口拼接良好，粗细骨料分布较均匀，胶结良好，其中5.50～6.85m段芯样有少量蜂窝，芯样采取率为96%，芯样外观见图2。图226#-2ZK1芯样(2)混凝土芯样抗压强度根据所钻取芯样混凝土抗压强度试验报告，26#-2桩混凝土芯样抗压强度值如表1：表126#-2桩混凝土芯样抗压强度钻芯位置26#-2ZK1芯样组号1234取样深度2.45～2.905.55～6.1516.45～17.0025.25～25.80（m）抗压强度（MPa）31.730.732.733.6五、结论根据本次钻芯取样过程、混凝土芯样外观、芯样切磨加工及混凝土芯样抗压强度试验结果进行综合评定，结论如下：(1)桩身砼完整性评定...
