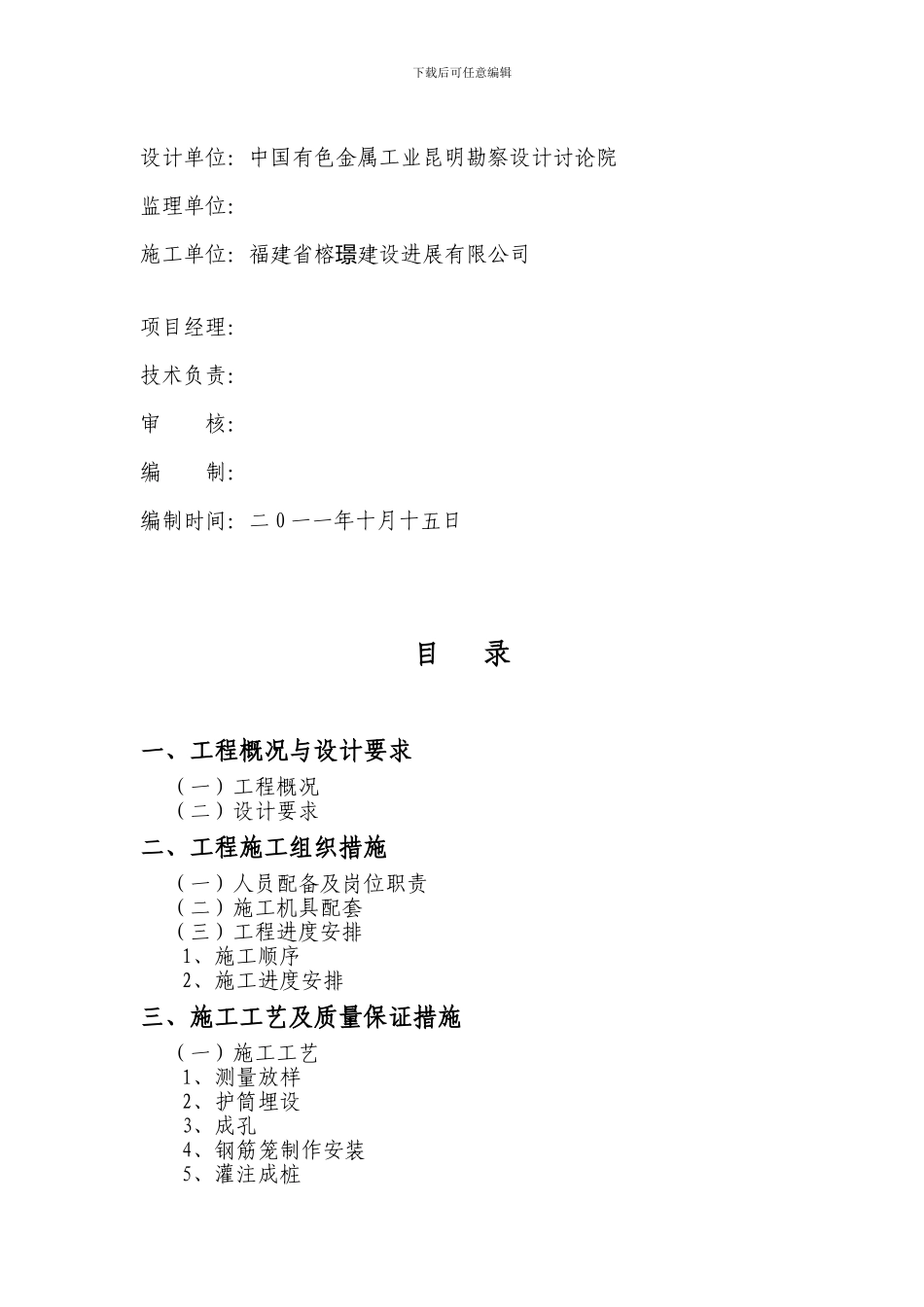

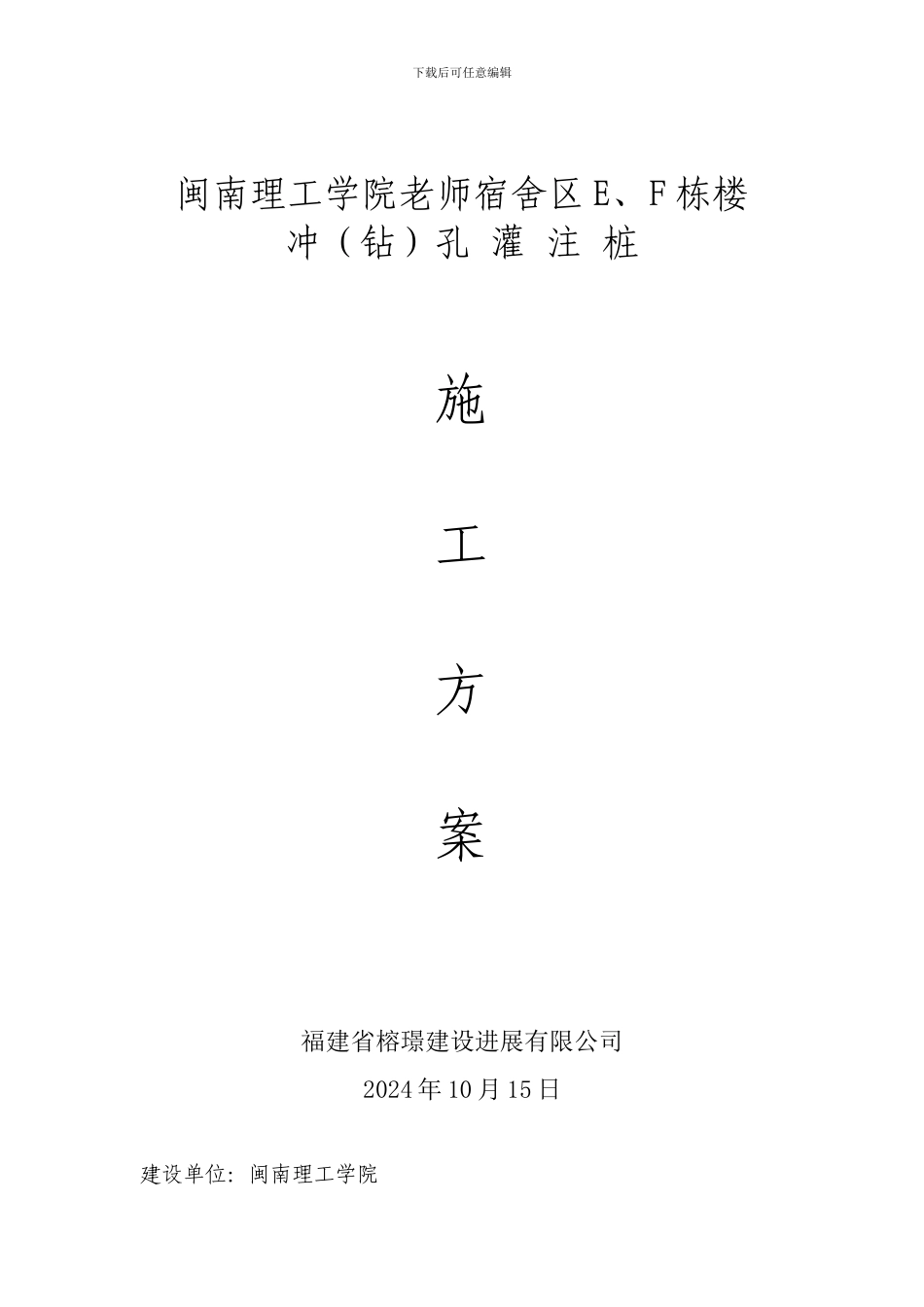

下载后可任意编辑 闽南理工学院老师宿舍区 E、F 栋楼冲（钻）孔 灌 注 桩施工方案福建省榕璟建设进展有限公司2024 年 10 月 15 日建设单位：闽南理工学院下载后可任意编辑设计单位：中国有色金属工业昆明勘察设计讨论院监理单位： 施工单位：福建省榕建设进展有限公司璟项目经理：技术负责：审 核：编 制：编制时间：二 0 一一年十月十五日目 录一、工程概况与设计要求（一）工程概况（二）设计要求二、工程施工组织措施（一）人员配备及岗位职责（二）施工机具配套（三）工程进度安排1、施工顺序2、施工进度安排三、施工工艺及质量保证措施（一）施工工艺1、测量放样2、护筒埋设3、成孔4、钢筋笼制作安装5、灌注成桩下载后可任意编辑（二）质量保证措施1、执行法律规范、规程2、实行目标管理3、实行工序管理四、确保安全生产的技术组织措施1、组织措施2、技术措施五、确保文明施工的技术组织措施1、组织措施2、技术措施六、验收七、结束语一、工程概况与设计要求（一）工程概况拟建场地位于石狮市宝盖镇龙穴村，规划宝盖山拥军路的西南侧，南侧为已建老师宿舍楼 A、B 幢，西侧、北侧均为后期规划用地。该工程由闽南理工学院投资兴建，中国有色金属工业昆明勘察设计讨论院承担设计，福建省泉州市水电工程勘察院完成工程地质勘察任务。拟建的闽南理工学院老师宿舍区 E、F 楼桩基设计采纳冲（钻）孔灌注桩，本施工方案针对冲（钻）孔灌注桩施工作出部署。设计总桩数 135 根，其中桩径￠800mm 72 根；桩径￠900mm 63 根。桩端进入持力层中风化花岗⑥岩层不少于 500mm。拟建的场地地貌属剥蚀残山，场地原为山坡开挖平整地或抛荒地，地坪相对平坦，场地第四纪土层以坡残积成因为主，基底母岩为燕山早期花岗岩。 下载后可任意编辑（二）设计要求1、桩基采纳冲（钻）孔灌注桩，桩端持力层为中风化花岗⑥岩层，桩端进入持力层深度不少于 500mm，且桩长不小于 6.0m。2 、 桩 身 混 凝 土 强 度 等 级 为 C30 ， 钢 筋 φ － HPB235,φ －HRB335，桩纵向钢筋保护层厚度不小于 50mm，桩纵向钢筋搭接采纳焊接。3、桩径￠800mm 单桩竖向承载力特征值 3250KN；￠900mm 单桩竖向承载力特征值 3900KN。 4、钢筋笼配筋及桩身大样详见施工图纸。5、桩基施工：桩孔的直径偏差、垂直度偏差、孔底沉渣等符合《建筑桩基技术法律规范》（JGJ94-2024）和设计要求。二、工程施工组织措施我方将精心组织以科学的管理...
