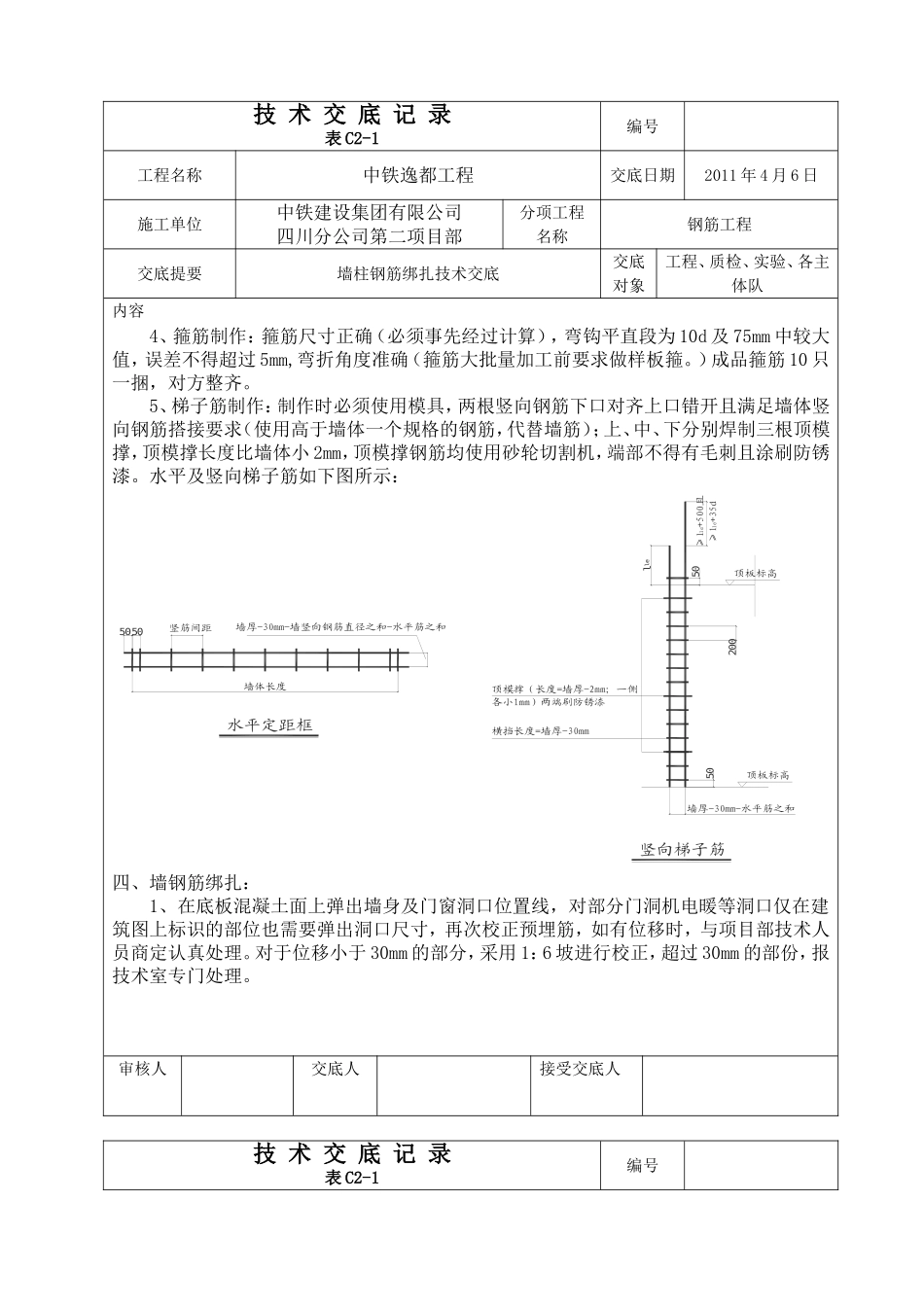

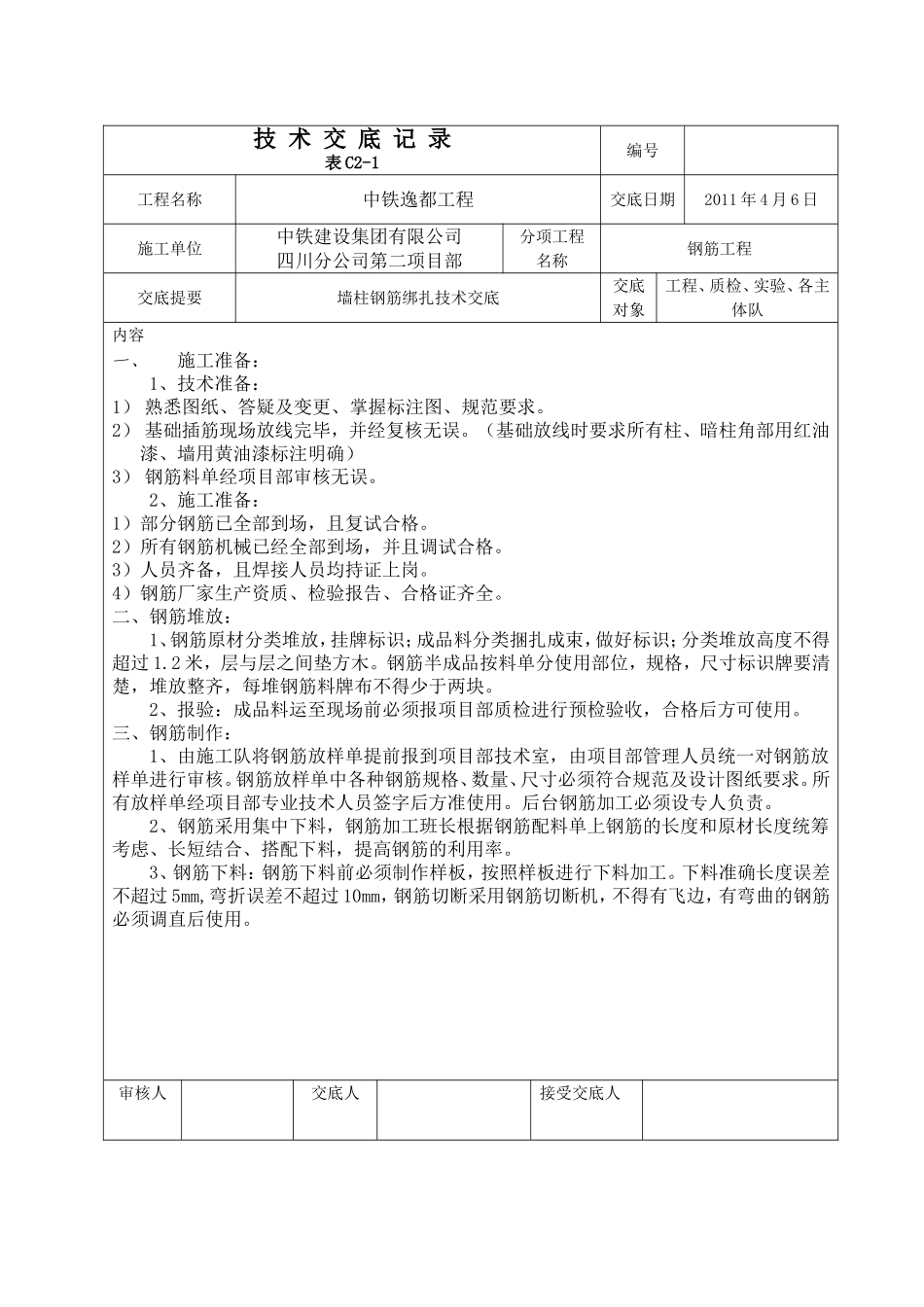

技术交底记录表C2-1编号工程名称中铁逸都工程交底日期2011年4月6日施工单位中铁建设集团有限公司四川分公司第二项目部分项工程名称钢筋工程交底提要墙柱钢筋绑扎技术交底交底对象工程、质检、实验、各主体队内容一、施工准备：1、技术准备：1）熟悉图纸、答疑及变更、掌握标注图、规范要求。2）基础插筋现场放线完毕，并经复核无误。（基础放线时要求所有柱、暗柱角部用红油漆、墙用黄油漆标注明确）3）钢筋料单经项目部审核无误。2、施工准备：1）部分钢筋已全部到场，且复试合格。2）所有钢筋机械已经全部到场，并且调试合格。3）人员齐备，且焊接人员均持证上岗。4）钢筋厂家生产资质、检验报告、合格证齐全。二、钢筋堆放：1、钢筋原材分类堆放，挂牌标识；成品料分类捆扎成束，做好标识；分类堆放高度不得超过1.2米，层与层之间垫方木。钢筋半成品按料单分使用部位，规格，尺寸标识牌要清楚，堆放整齐，每堆钢筋料牌布不得少于两块。2、报验：成品料运至现场前必须报项目部质检进行预检验收，合格后方可使用。三、钢筋制作：1、由施工队将钢筋放样单提前报到项目部技术室，由项目部管理人员统一对钢筋放样单进行审核。钢筋放样单中各种钢筋规格、数量、尺寸必须符合规范及设计图纸要求。所有放样单经项目部专业技术人员签字后方准使用。后台钢筋加工必须设专人负责。2、钢筋采用集中下料，钢筋加工班长根据钢筋配料单上钢筋的长度和原材长度统筹考虑、长短结合、搭配下料，提高钢筋的利用率。3、钢筋下料：钢筋下料前必须制作样板，按照样板进行下料加工。下料准确长度误差不超过5mm,弯折误差不超过10mm，钢筋切断采用钢筋切断机，不得有飞边，有弯曲的钢筋必须调直后使用。审核人交底人接受交底人技术交底记录表C2-1编号工程名称中铁逸都工程交底日期2011年4月6日施工单位中铁建设集团有限公司四川分公司第二项目部分项工程名称钢筋工程交底提要墙柱钢筋绑扎技术交底交底对象工程、质检、实验、各主体队内容4、箍筋制作：箍筋尺寸正确（必须事先经过计算），弯钩平直段为10d及75mm中较大值，误差不得超过5mm,弯折角度准确（箍筋大批量加工前要求做样板箍。）成品箍筋10只一捆，对方整齐。5、梯子筋制作：制作时必须使用模具，两根竖向钢筋下口对齐上口错开且满足墙体竖向钢筋搭接要求（使用高于墙体一个规格的钢筋，代替墙筋）；上、中、下分别焊制三根顶模撑，顶模撑长度比墙体小2mm，顶模撑钢筋均使用砂轮切割机，端部不得有毛刺且涂刷防锈漆。水平及竖向梯子筋如下图所示：四、墙钢筋绑扎：1、在底板混凝土面上弹出墙身及门窗洞口位置线，对部分门洞机电暖等洞口仅在建筑图上标识的部位也需要弹出洞口尺寸，再次校正预埋筋，如有位移时，与项目部技术人员商定认真处理。对于位移小于30mm的部分，采用1：6坡进行校正，超过30mm的部份，报技术室专门处理。审核人交底人接受交底人技术交底记录表C2-1编号顶板标高50竖向梯子筋墙厚-30mm-水平筋之和横挡长度=墙厚-30mm顶模撑（长度=墙厚-2mm；一侧各小1mm）两端刷防锈漆lle50200≥lle+500且≥lle+35d顶板标高50墙体长度水平定距框墙厚-30mm-墙竖向钢筋直径之和-水平筋之和竖筋间距50工程名称中铁逸都工程交底日期2011年4月6日施工单位中铁建设集团有限公司四川分公司第二项目部分项工程名称钢筋工程交底提要墙柱钢筋绑扎技术交底交底对象工程、质检、实验、各主体队内容2、墙筋的位置：认真核对图纸，分清水平筋与竖向筋层次关系。3、墙体钢筋绑扎前，用抹布、钢丝刷清理干净钢筋表面浮浆等污染物。4、墙体竖向筋直径12及以下的采用搭接，14~18采用电渣压力焊；20及以上的采用直螺纹连接。水平筋均采用搭接连接。墙体拉钩按照图纸设计布置，拉钩必须同时拉住水平和竖向主筋，且两头弯钩都达到135度。5、双排钢筋之间应绑梯子筋，以固定钢筋间距和排距。(水平及竖向梯子筋见详图)6、墙体钢筋绑扎完后按800mm间距梅花形挂好塑料垫块，控制好墙体保护层。7、为保证门窗口标高位置正确，在洞口竖筋上画出标高控制线。8、各节点的抗震构造钢筋及锚固长度，均应按设计要求进行绑扎。绑扎时应注意墙端部、内外墙交接处受力钢筋锚固长...
