墙柱区别理解(框架柱、异形柱、小墙肢、短肢剪力墙、剪力墙)VIP专享VIP免费

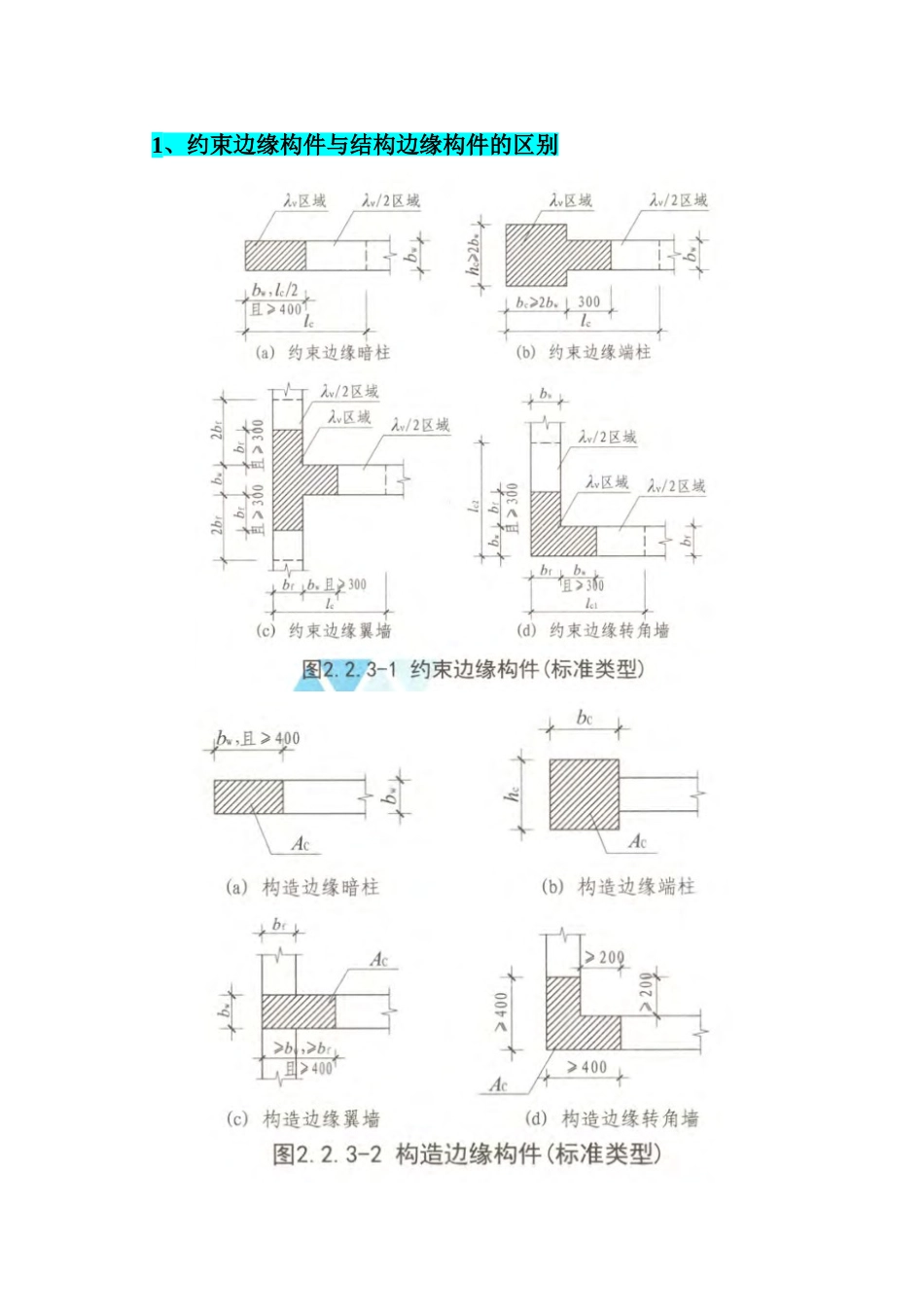

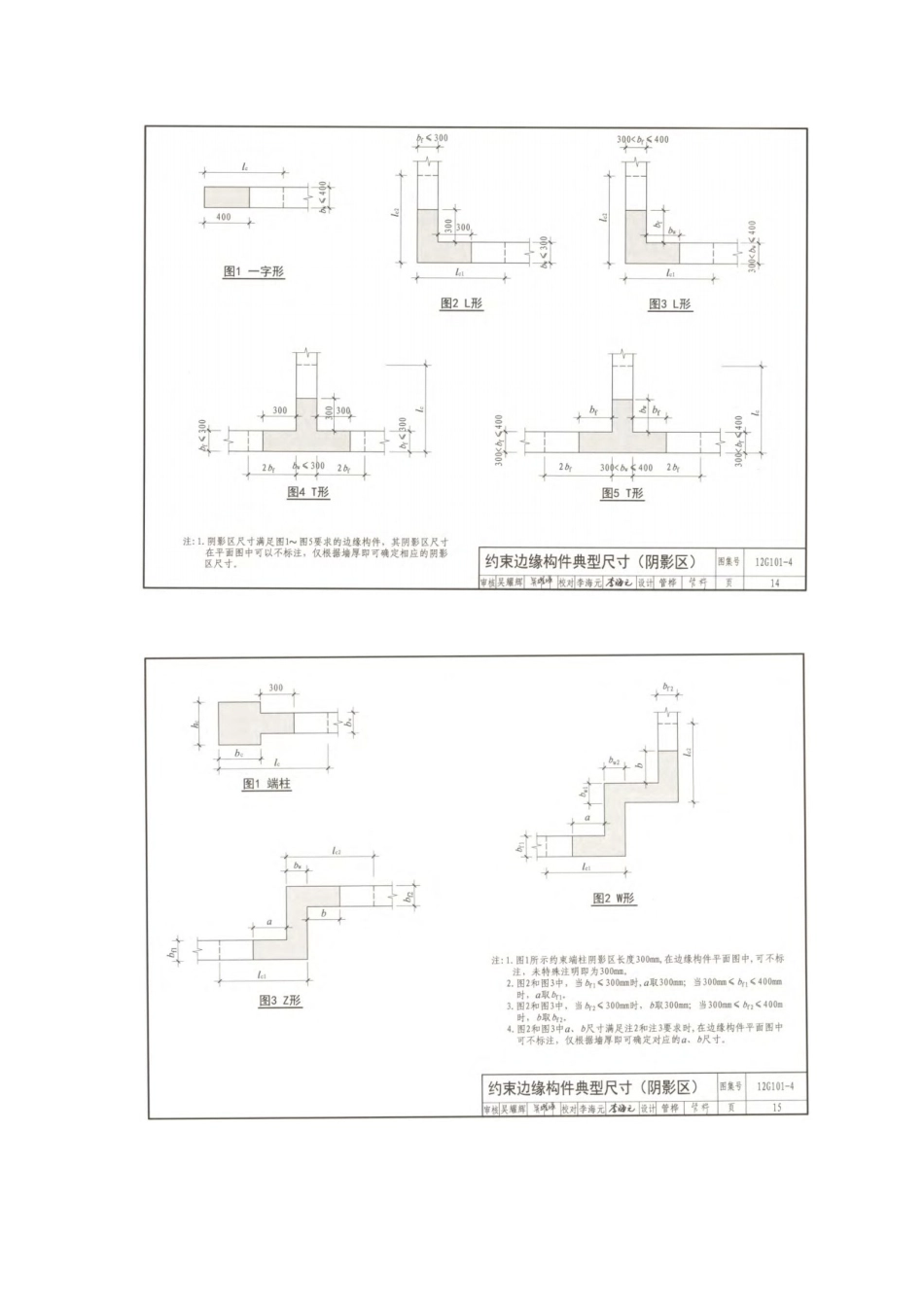

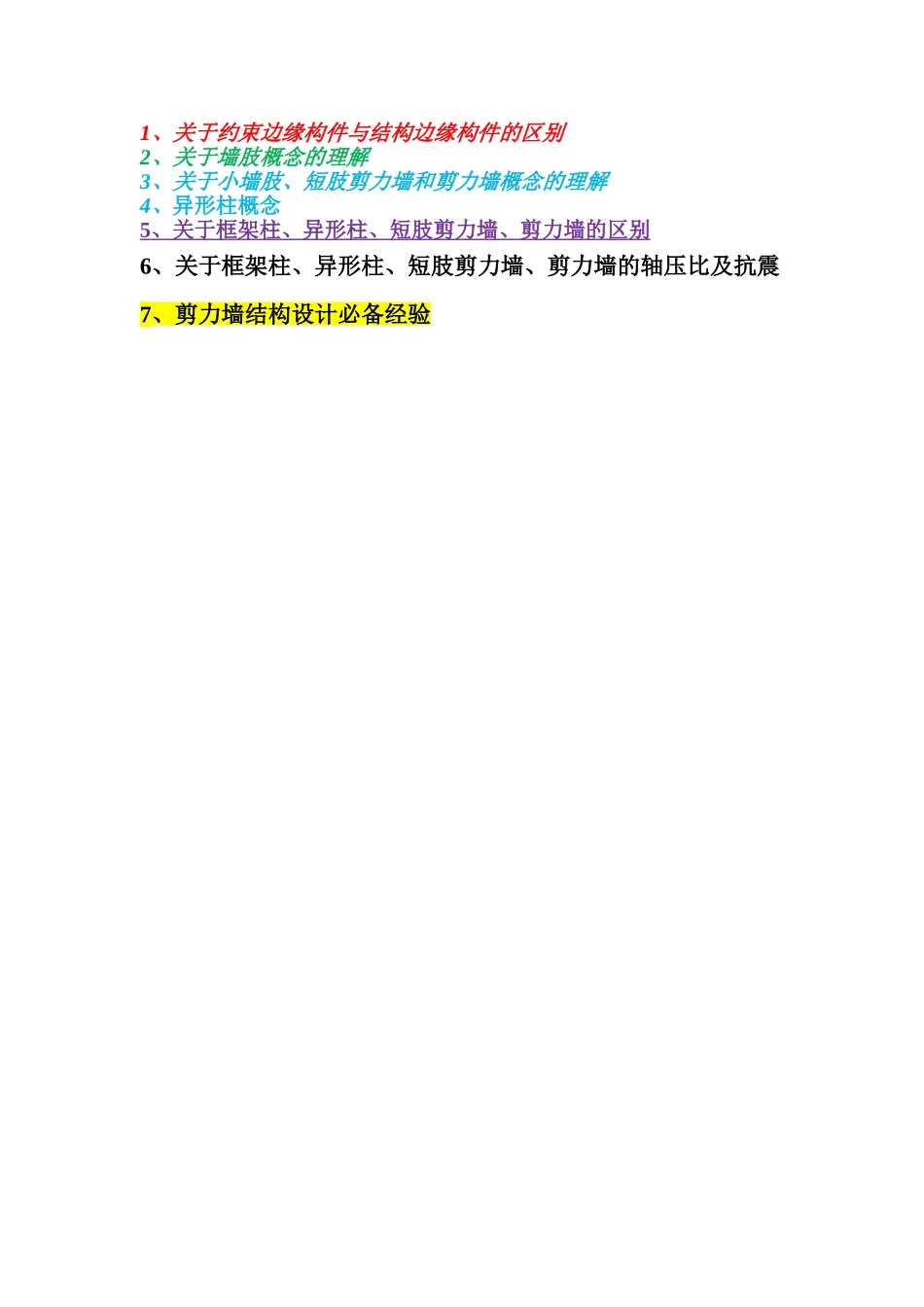

1、关于约束边缘构件与结构边缘构件的区别2、关于墙肢概念的理解3、关于小墙肢、短肢剪力墙和剪力墙概念的理解4、异形柱概念5、关于框架柱、异形柱、短肢剪力墙、剪力墙的区别6、关于框架柱、异形柱、短肢剪力墙、剪力墙的轴压比及抗震7、剪力墙结构设计必备经验1、约束边缘构件与结构边缘构件的区别边缘构件有一字形、L形、T形、端柱、Z形、W形、F形。边缘构件，剪力墙身端部存在，钢筋加多部位，形成约束对于抗震等级一、二级的剪力墙底部加强部位及其上一层的剪力墙肢，应设置约束边缘构件。其他的部位和三级抗震的剪力墙应设置构造边缘构件。约束边缘构件对体积配箍率等要求更严，用在比较重要的受力较大结构部位；构造边缘构件要求松一些。这就是区别。约束边缘构件见11G101-1第13页、14页：约束边缘构件是由三部分组成：、和剪力墙区域组成；暗柱与剪力墙之间有过度的补强区域即。结构边缘构件是由二部分组成：阴影区域和非阴影区域组成；暗柱与剪力墙直接相连，无过度区域。2、墙肢墙肢分别有T形、L形、十字形、Z形、W形、一字形。11G101-1第15页3.2.3（1）注：。肢长就是墙长，包括了暗柱截面中与墙长轴平行的截面边长度。“肢长”即L形剪力墙长肢长度，该剪力墙短肢长度测量或计算方法与之相同。定额要求，如果该L形剪力墙长肢长度（即图一中的“肢长”）小于且等于4倍墙宽，则长肢与短肢合并在一起按“异形柱”套做法。大于4倍墙宽时，则其长肢与短肢分开，但都套剪力墙定额。3、小墙肢、短肢剪力墙、剪力墙小墙肢：11G101-1第62页注3中规定：小墙肢即墙肢长度不大于墙厚4倍的剪力墙。（对于肢高肢厚比≤4的一字形墙或柱子，当厚度≤300mm时，按照框架柱设计，但是箍筋按小墙肢处理，箍筋全高加密）短肢剪力墙：高规：4倍＜墙肢长度比墙厚度≤8倍为短肢墙剪力墙：墙肢长度比墙厚度＞8倍，为剪力墙4、异形柱====有关异形柱=======================================定义：截面几何形状为L形、T形或十形（不含Z形），且各肢最小截面宽度小于300mm的柱。异形柱截面各肢肢高与肢厚之比不应大于4，且肢厚不应小于200mm，肢高不应小于500mm。（其实异形柱是介于柱与剪力墙之间的一种构件）。说明：异形柱只是指L形、T形和十字形的柱子（不含一字形和Z形），且各个肢高肢厚比≤4（不含一字形），肢厚不应小于200mm，肢高不应小于500mm。对于异形柱，一般厚度取200mm和250mm，尽量不大于300mm。如果大于300mm，只要肢高肢厚比≤4的L形、T形和十字形的柱子也属于异形柱。5、关于框架柱、异形柱、短肢剪力墙、剪力墙的区别高规中有规定宽长比在4-8内为短肢剪力墙，小于的为异形柱，大于8的为普通剪力墙。比值：长边短边比<=3柱；高厚比≤4为异形柱；4＜高厚比≤8为短肢剪力墙；高厚比>8剪力墙。它们主要区别表现在受力变形破坏形式不同：（1）异性柱受力变形接近于框架柱,即剪切变形，计算时应按柱输入。（2）普通剪力墙受力变形是剪弯变形，计算时按墙输入。（3）短肢剪力墙变形接近于剪力墙。（4）它们的延性也不同,普通剪力墙最大，其次是短肢剪力墙，异性柱最小。所以它们适用范围也不同，构造也不同。关于柱、异形柱、短肢剪力墙、剪力墙概念小析：设肢截面高为h，宽为b，则有：1≤h/b≤3——〉柱（同时：h，b≥300mm）（方柱，矩形柱，扁柱）（对于h/b≤4且厚度<300mm一字形柱，按照框架柱设计，但是箍筋按照小墙肢处理，全场加密；对于3300mm一字形柱，按照框架柱设计）h/b≤4——〉异形柱（当然同时要满足异形柱的其他条件，比如有不小于200mm的肢厚，不小于500的肢高）4
