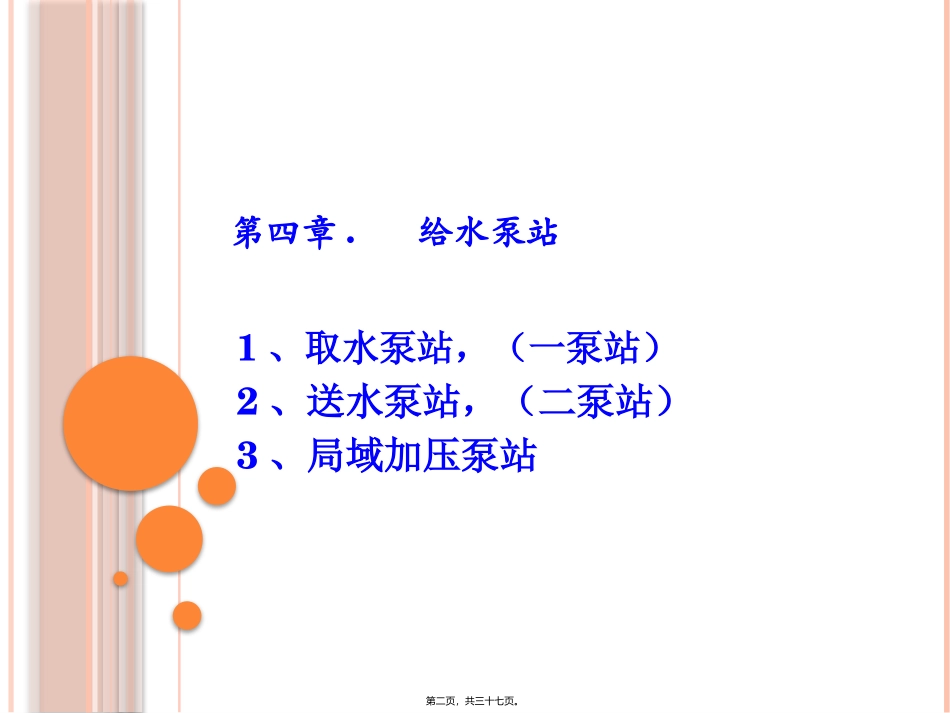

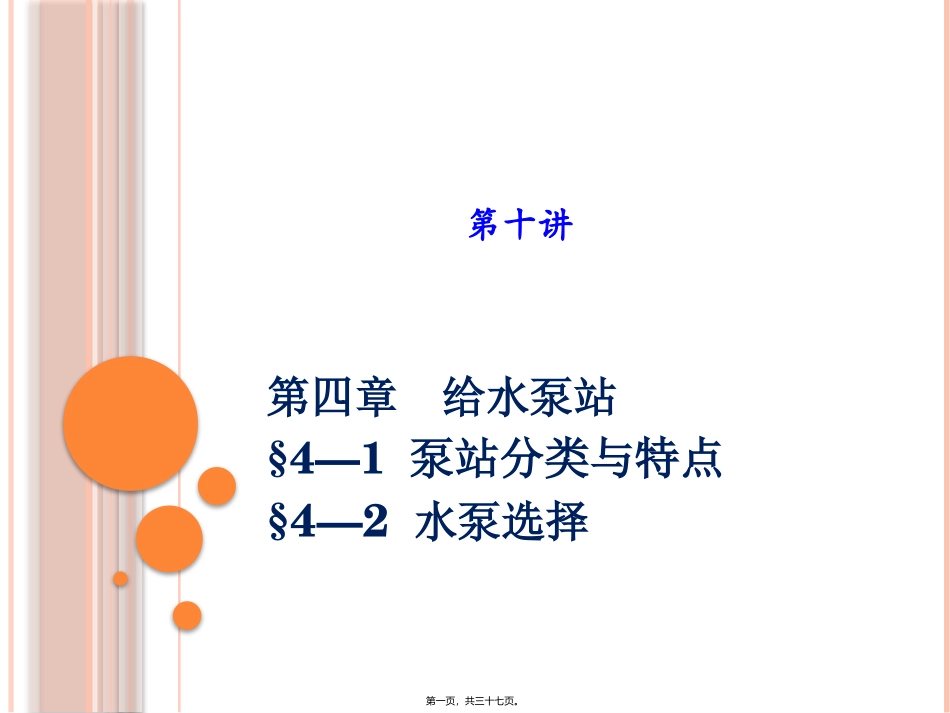

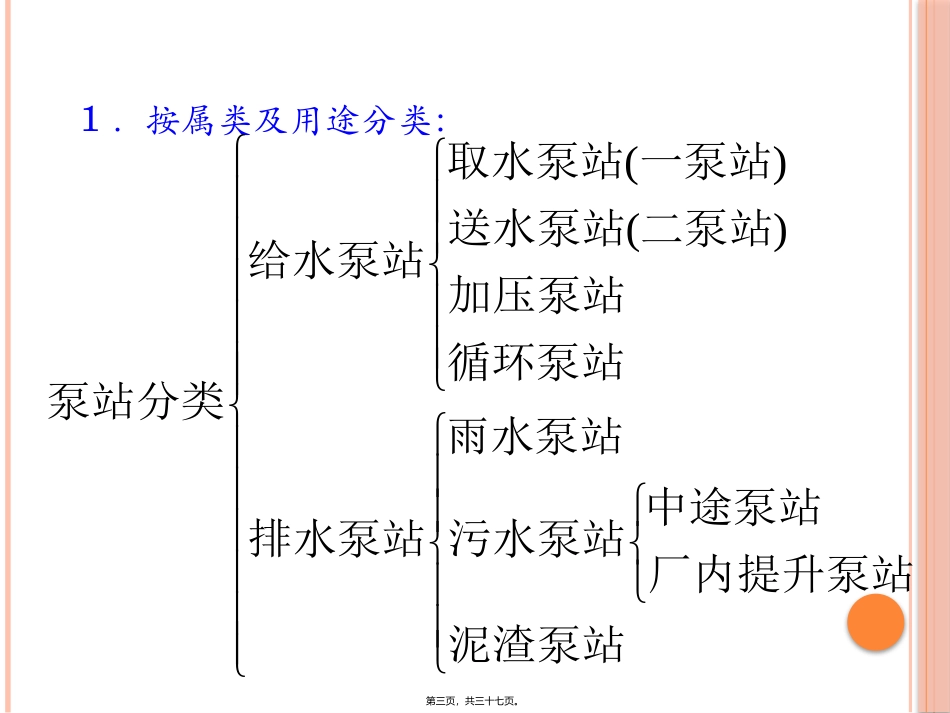

第十讲第四章给水泵站§4—1泵站分类与特点§4—2水泵选择第一页，共三十七页。第四章.给水泵站1、取水泵站，（一泵站）2、送水泵站，（二泵站）3、局域加压泵站第二页，共三十七页。1．按属类及用途分类：泥渣泵站厂内提升泵站中途泵站污水泵站雨水泵站排水泵站循环泵站加压泵站二泵站送水泵站一泵站取水泵站给水泵站泵站分类)()(第三页，共三十七页。2．泵站组成：三大部分：（1）吸水井：接受外来水，装吸水管，保证正常吸水，调节作用小。（2）水泵间（泵房）：安装水泵，管道闸门联络管，电气设备，起动控制设备，低压配电设备。（3）配电间：高压变配电设备，低压配电设备。第四页，共三十七页。§4-1给水泵站分类及特点按机组与地面位置分按控制条件分:::地下式半地下式地面式的中央控制室操作一切操作均由远离泵站遥控自动控制全自动控制各种程序全其他程序自动按钮闭泵指令人给开半自动控制手动控制:),(:、`第五页，共三十七页。一、取水泵站（一级泵站）1、工艺流程：2、特点：（1）吸水井水位变化：水流（源水）有水位的水文变化，设计最大洪水位（50年一遇，一百年一遇，等…）与设计最低枯水位（50年一遇，一百年一遇）之间的水位差，（西南，中南地区可达10-20m）水`第六页，共三十七页。枯水位：要保证能抽上水洪水位：泵房不能进水，冲毁，不能上浮（2）常用圆钢筋砼结构：圆形，其受力有：水位变化，土压力等，其受力性能好！但泵房平面布置困难。为减小造价，尽量直径小，常布成多层。“贵在平面”，控制设备在上层，机组在下层下层尽可能做到无人值班，定期检查设备。`第七页，共三十七页。（3）输水距离远：由于水源的污染和城市的发展水源地离水厂越来越趋于远距离。要注意：水锤防护；泵站节电；管线检修；运行可靠；（双管加联络管）调度通迅。（4）直供用户的取水泵站：地下水水源：如水质符合饮用水标准，可进消毒后直供用户。工业用水：水质要求低的情况下，水源泵站，可直供多个用水目标。（地下水取水泵房工艺流程）`第八页，共三十七页。3、设计取水泵房应考虑的因素：①（选点时）河岸的稳定性，（水源工程中讲）河床变化地质的稳定性（土体滑坡）②泵房筒体受力：抗浮，抗裂，防倾覆。③施工的难易程度：岸边水下施工，枯水期能否抢季节施工完；降水位，围埝，水下沉井施工等。④通风，采光，起重，排水，水锤防护⑤近期需要与远期规划相协调，留出远期所需工程的水泵机组的位置，发展余地及电容量等以备扩建。`第九页，共三十七页。二、送水泵站（二级为泵站）1、工艺流程：2、特点：①水量变化大：选泵复杂，要求适应性强。不同型号机组配合。②泵房形状：多为矩形，吸水井也多为矩形吸水井的形式：第十页，共三十七页。池吸水不设吸水井：直接在水闸板式闸阀式池内吸水井分离式吸水井吸水井的形式：`第十一页，共三十七页。吸水井一般分两格，可分别独立运行。中间设闸阀或闸板联络，闸阀应满足相临格最大吸水量。以提高供水的可靠性。旁通管是由其它水池向吸水井供水的管道。③送水泵房吸水水位变化小（3~4mH20），一般设计成地面式或半地下式。④送水泵站：运行管理复杂、流量有变化，无水塔时变化更趋于频繁。可用自动控制变频调速，恒压供水。`第十二页，共三十七页。三、加压泵站：1.作用：对局部区域供水加压。如：城市中很高的楼，城市中地势较高的区域，城市中供水较远的地域。为了节能，设加压泵站，可降低全管网的压力。2.设置加压泵站的方式①管线上串联加压。图（a）缺点：开增压泵时，吸水管压力降较大。一般自来水公司不允许。`第十三页，共三十七页。②设清水池加压（又称水库供水）：图b清水池可起到调节作用。水厂泵站流量趋于均匀。输水干管可减小管径。其它同二泵站。`四、循环泵站：工业循环工艺流程有多种多样。使水造成循环使用的加压泵站称循环泵站。第十四页，共三十七页。特点：①要求水...
