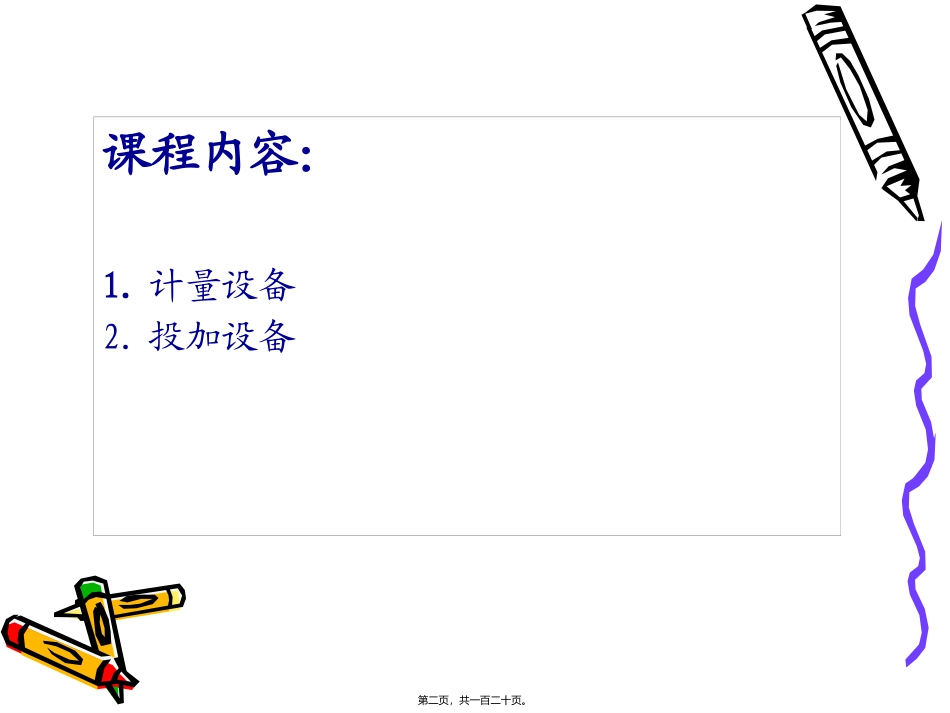

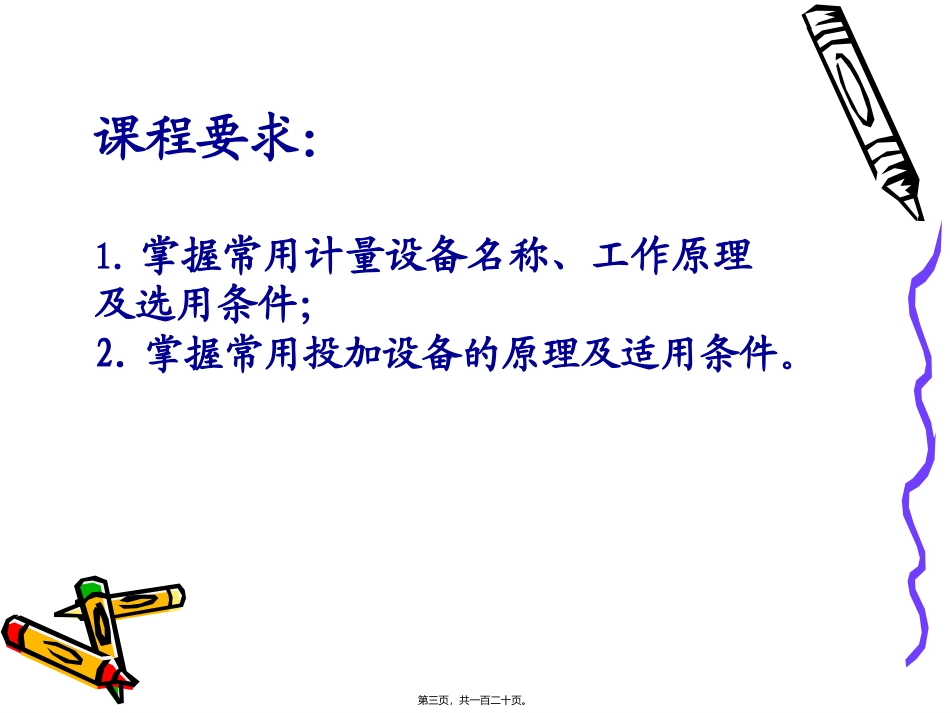

第11章计量与投药设备第11章计量与投药设备第一页，共一百二十页。课程内容：1.计量设备2.投加设备第二页，共一百二十页。课程要求：1.掌握常用计量设备名称、工作原理及选用条件；2.掌握常用投加设备的原理及适用条件。第三页，共一百二十页。投药设备定义：向水中投加处理药剂和消毒剂的设备。药液调制设备药剂净化设备计量设备:流量计、计量泵稳压设备投加设备:水射器、干式投加设备其他控制附件机械搅拌气体搅拌混合与搅拌设备投药设备组成第四页，共一百二十页。www.techbook.com.cn§11.1计量设备第五页，共一百二十页。www.techbook.com.cn•流量〔瞬时流量〕：单位时间内流过管道某一截面的流体的数量。•累积流量〔总流量〕：某一时段内流过的流体的总合。瞬时流量在某一时段的累积量。一、流量计1、概述第六页，共一百二十页。质量流量(M)：单位时间内流过某截面的流体的质量。单位：(kg/s)体积流量(Q)：单位时间内流过某截面的流体的体积。〔工作状态下〕单位：〔m3/s〕第七页，共一百二十页。流量测量与仪表的分类根据伯努利能量方程，在流体中安装节流件产生差压，通过测量差压来间接确定流体流量。如孔板流量计、文丘利流量计、转子流量计等。敞开管道流量计封闭管道流量计第八页，共一百二十页。工业上常用的流量计，按其测量原理分四类：(1)差压式流量计：主要利用管内流体通过节流装置时，其流量与节流装置前后的压差有一定的关系。属于这类流量计的有标准节流装置等。(2)速度式流量计：主要利用管内流体的速度来推动叶轮旋转，叶轮的转速和流体的流速成正比。属于这类流量计的有叶轮式水表和涡轮式流量计等。第九页，共一百二十页。(3)容积式流量计：主要利用流体连续通过一定容积之后进行流量累积的原理。属于这类流量计的有椭圆齿轮流量计和腰轮流量计。(4)其它类型流量计：如基于电磁感应原理的电磁流量计、涡街流量计等。第十页，共一百二十页。流量仪表的主要技术参数(1)流量范围流量范围指流量计可测的最大流量与最小流量的范围。(2)量程和量程比流量范围内最大流量与最小流量值之差称为流量计的量程。最大流量与最小流量的比值称为量程比，亦称流量计的范围度。第十一页，共一百二十页。(3)允许误差和精度等级流量仪表在规定的正常工作条件下允许的最大误差，称为该流量仪表的允许误差，一般用最大相对误差和引用误差来表示。流量仪表的精度等级是根据允许误差的大小来划分的，其精度等级有：0.02、0.05、0.1、0.2、0.5、1.0、1.5、2.5等。第十二页，共一百二十页。(4)压力损失压力损失是流量仪表选型的一个重要技术指标。压力损失小，流体能消耗小，输运流体的动力要求小，测量本钱低。反之那么能耗大，经济效益相应降低。故希望流量计的压力损失愈小愈好。第十三页，共一百二十页。2.差压式流量计〔DPF)节流式流量计1-节流元件2-引压管路3-三阀组4-差压计节流式流量计组成与实物图基于流体在通过设置于流通管道上的流动阻力件时产生的压力差与流体流量之间确实定关系，通过测量差压值求得流体流量。第十四页，共一百二十页。应用动压能和静压能转换的原理检测流量•原理：当流体流经管道内的节流件时，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。•流体流量愈大，产生的压差愈大，可依据压差来衡量流量的大小。•根底：流体连续性方程〔质量守恒定律〕和伯努利方程〔能量守恒定律〕。•压差影响因素：•流量、节流装置形式、管道内流体的物理性质〔密度、粘度〕1〕根本原理第十五页，共一百二十页。差压式流量计组成节流装置：安装于管道中产生差压，节流件前后的差压与流量成开方关系。引压导管：取节流装置前后产生的差压，传送给差压变送器。差压变送器：产生的差压转换为标准电信号〔4-20mA〕。第十六页，共一百二十页。差压式流量计〔DPF)测量对象：流体方面，单相、混相、洁净、脏污；工作状态：常压、高压、真空、常温、高温、低温；管径方面：从几毫米到几米；流动条件：亚音速流、临界流、脉动流历史悠久、技术成熟、应用最广泛。节流式特点：结构简单、使用寿命长，适应能力强，几乎能测量各...
