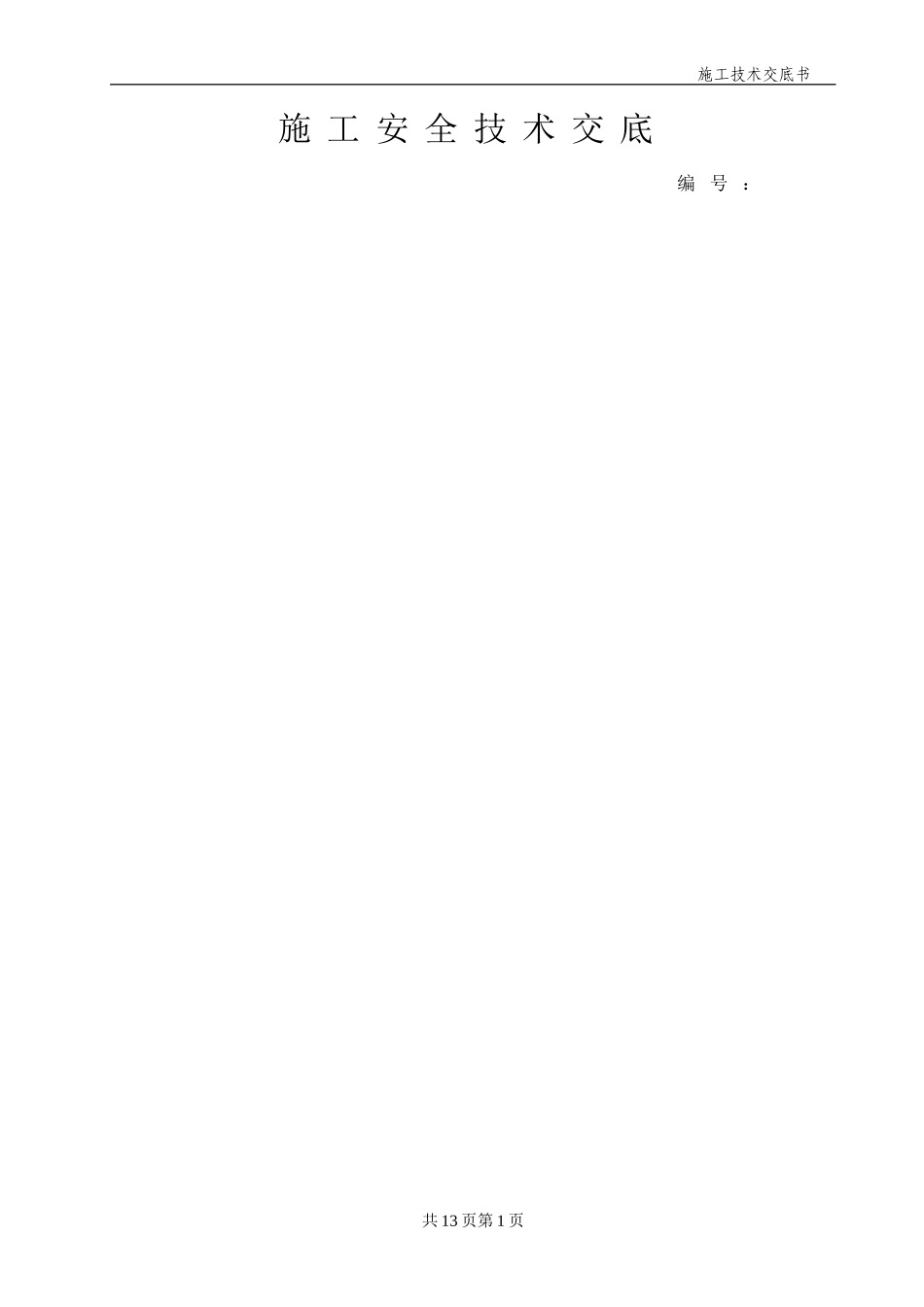

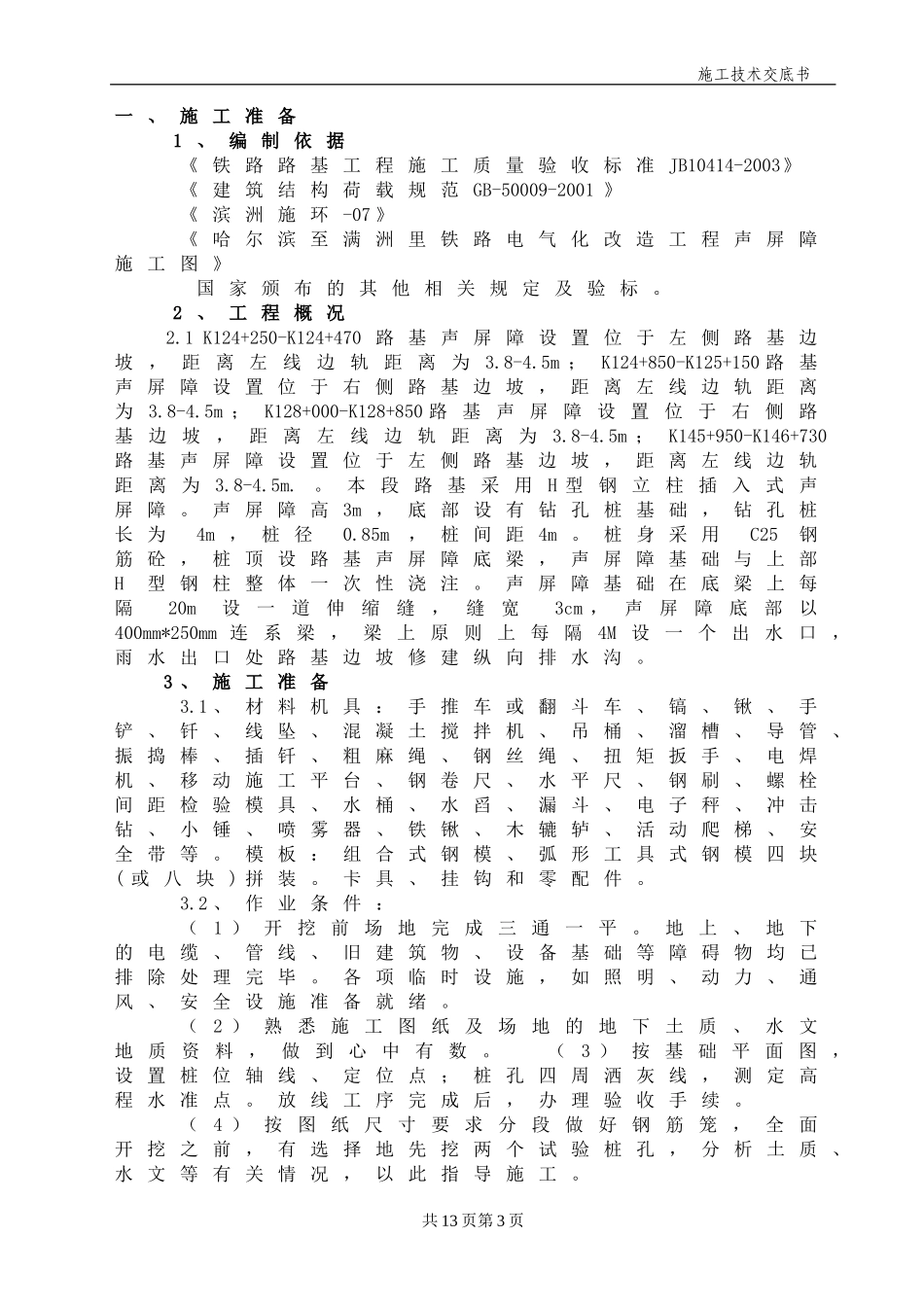

施工技术交底书施工安全技术交底编号：共13页第1页施工技术交底书路基工程施工技术、安全交底书共13页第2页工程名称哈尔滨至满洲里铁路电化扩能改造工程分项工程名称K124+250-K124+470左侧路基声屏障施工交底者孙继龙复核者交底日期交底内容：1、见后面附页2、本交底所涉及内容如有不明之处请及时与工程部技术人员联系参加交底人员：序号姓名工种备注施工技术交底书一、施工准备1、编制依据《铁路路基工程施工质量验收标准JB10414-2003》《建筑结构荷载规范GB-50009-2001》《滨洲施环-07》《哈尔滨至满洲里铁路电气化改造工程声屏障施工图》国家颁布的其他相关规定及验标。2、工程概况2.1K124+250-K124+470路基声屏障设置位于左侧路基边坡，距离左线边轨距离为3.8-4.5m；K124+850-K125+150路基声屏障设置位于右侧路基边坡，距离左线边轨距离为3.8-4.5m；K128+000-K128+850路基声屏障设置位于右侧路基边坡，距离左线边轨距离为3.8-4.5m；K145+950-K146+730路基声屏障设置位于左侧路基边坡，距离左线边轨距离为3.8-4.5m.。本段路基采用H型钢立柱插入式声屏障。声屏障高3m，底部设有钻孔桩基础，钻孔桩长为4m，桩径0.85m，桩间距4m。桩身采用C25钢筋砼，桩顶设路基声屏障底梁，声屏障基础与上部H型钢柱整体一次性浇注。声屏障基础在底梁上每隔20m设一道伸缩缝，缝宽3cm，声屏障底部以400mm*250mm连系梁，梁上原则上每隔4M设一个出水口，雨水出口处路基边坡修建纵向排水沟。3、施工准备3.1、材料机具：手推车或翻斗车、镐、锹、手铲、钎、线坠、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、扭矩扳手、电焊机、移动施工平台、钢卷尺、水平尺、钢刷、螺栓间距检验模具、水桶、水舀、漏斗、电子秤、冲击钻、小锤、喷雾器、铁锹、木辘轳、活动爬梯、安全带等。模板：组合式钢模、弧形工具式钢模四块(或八块)拼装。卡具、挂钩和零配件。3.2、作业条件：（1）开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。（2）熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。（3）按基础平面图，设置桩位轴线、定位点；桩孔四周洒灰线，测定高程水准点。放线工序完成后，办理验收手续。（4）按图纸尺寸要求分段做好钢筋笼，全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此指导施工。共13页第3页施工技术交底书（5）人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。（6）声屏障遮板安装完毕，预埋件检查完毕。二、设计交底1.设计尺寸交底：连系梁：宽0.24米，高0.40米，长4米；挖孔桩：深4.0米，直径0.85米。2.设计材料交底：Φ16mm钢筋、φ14mm钢筋、φ10mm钢筋、φ8mm钢筋、φ6mm钢筋。3.混凝土标号：桩基、地梁混凝土标号为C25；护壁为C25。三、工艺流程及操作步骤施工时先桩后梁。施工工艺流程见下图。共13页第4页安装底梁底模绑扎底梁钢筋浇注底梁混凝土养护拆除模板测量放线人工挖孔成孔安装钢筋笼安装校正地脚螺栓安装钻孔桩孔口模板浇注桩体混凝土制作钢筋笼路基声屏障基础施工工艺流程图安装底梁侧模施工技术交底书1、测量放线根据预先确定好的桩孔位置，采用全站仪将桩心位置精确放出，并钉立十字护桩，以便于随时恢复桩心位置进行检查。2、桩基成孔（1）采用人工挖孔成孔，所挖土方采用自卸汽车运至指定地点弃土。（2）施工过程中遇到土工膜或土工格栅时应采用人工切割，避免对邻近土工合成材料产生撕裂、拉伸等破坏；遇到CFG桩或水泥搅拌桩时应凿除，以确保设计桩长；孔底遇地下水时可于孔底一侧挖降水井，边抽水边开挖。3、制作、安装钢筋笼（1）钢筋笼于钢筋加工场加工成型后运往现场验收、吊装就位。（2）保护层厚度不小于40㎜，采用C25预制混凝土滚轮垫块控制。垫块焊接在架立箍筋上,每一断面对称设置4个。（3）钢筋笼主筋应通长，若需接长时采用焊接接长，其搭接长度不小于200㎜，同一断面的接头数量不得超过总根数的50%。架立箍筋安装在主...
