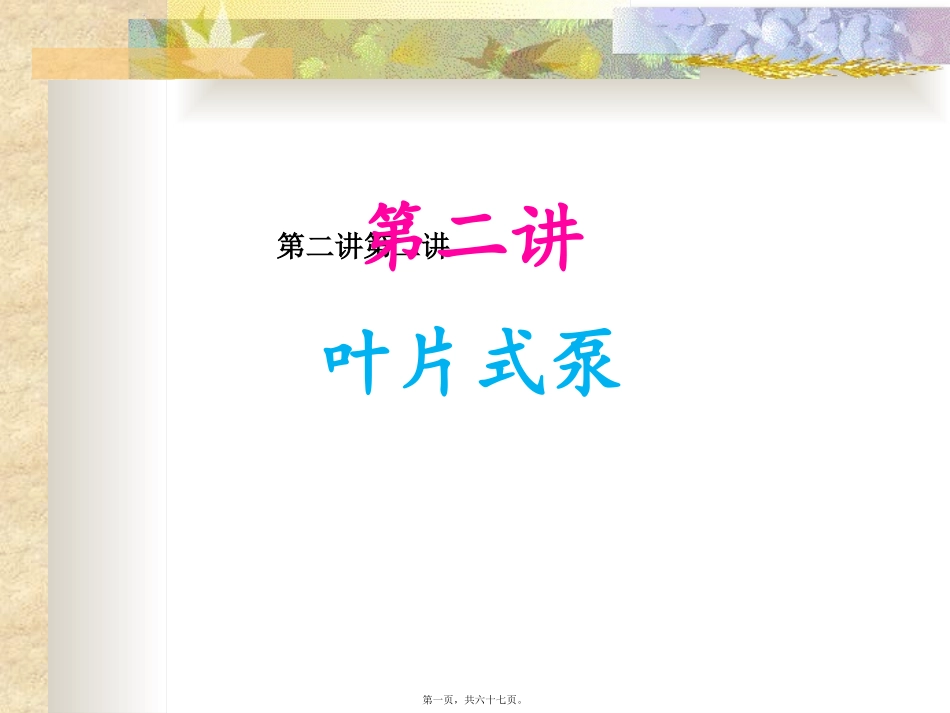

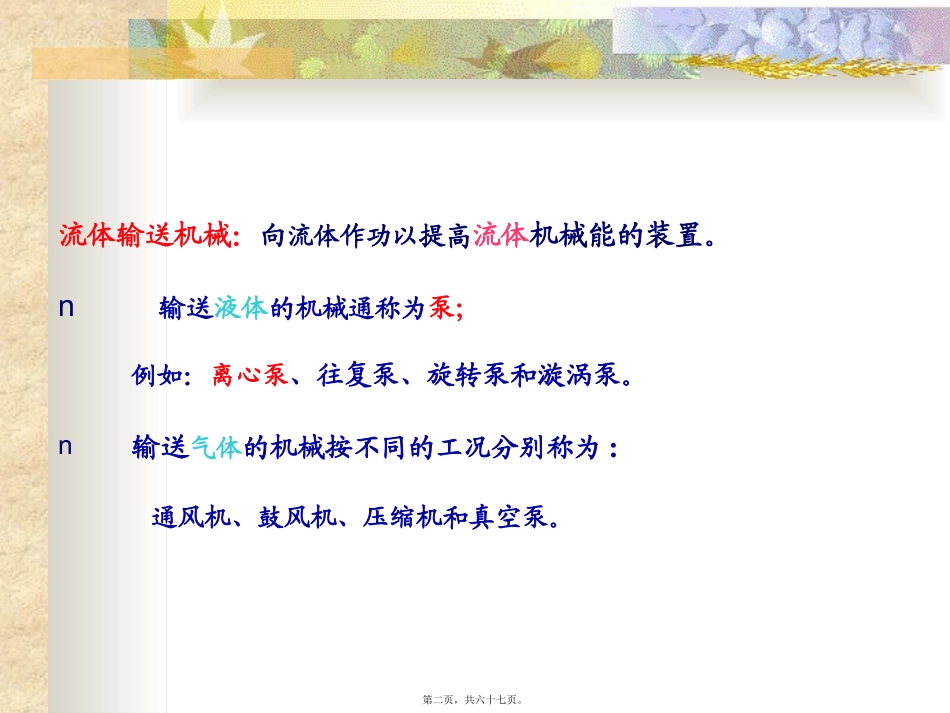

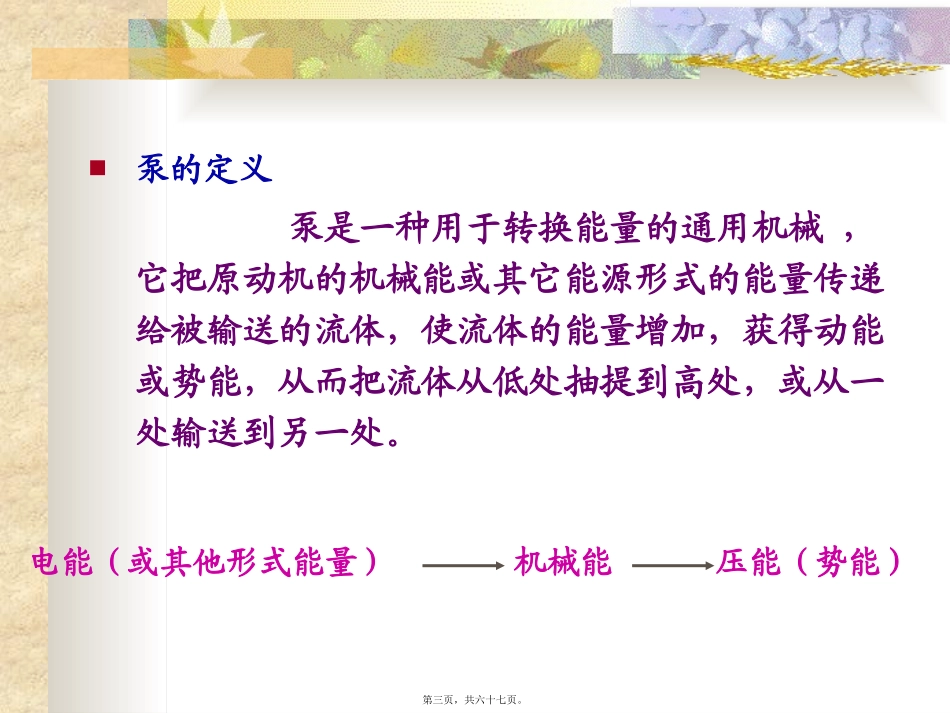

第二讲第二讲第二讲叶片式泵第一页，共六十七页。流体输送机械：向流体作功以提高流体机械能的装置。n输送液体的机械通称为泵；例如：离心泵、往复泵、旋转泵和漩涡泵。n输送气体的机械按不同的工况分别称为:通风机、鼓风机、压缩机和真空泵。第二页，共六十七页。泵的定义泵是一种用于转换能量的通用机械，它把原动机的机械能或其它能源形式的能量传递给被输送的流体，使流体的能量增加，获得动能或势能，从而把流体从低处抽提到高处，或从一处输送到另一处。压能（势能）电能（或其他形式能量）机械能第三页，共六十七页。用于抽水的泵称为水泵，水泵是一种用于转换能量的水力机械。它把动力机的机械能或其它能源形式的能量传递给所抽送的水流，使水流获得动能或势能，从而把水流从低处抽提到高处，或从一处输送到另一处。第四页，共六十七页。有转子泵无转子泵叶片式泵泵的分类容积式泵其他类型泵离心泵轴流泵混流泵往复式—柱塞泵(隔膜泵)回旋式—转子泵、螺杆泵长轴井泵、潜水电泵、水轮泵、污水泵、泥浆泵、砼泵射流泵水锤泵气升泵电磁泵(旋涡式)第五页，共六十七页。各种泵的特点：1、往复泵的特点小流量、高扬程。2、轴流泵、混流泵的特点大流量、低扬程。3、离心泵的特点界于两者之间，工作区间最广，产品的品种、系列和规格也最多。第六页，共六十七页。叶片式泵在泵中是一个大类。特点：依靠叶轮的高速旋转以完成其能量的转换。、根据叶轮出水的水流方向可将叶片式水泵分为：径向流、轴向流和斜向流3种。第二章叶片式泵第七页，共六十七页。径向流的叶轮:离心泵.液体质点在叶轮中流动时主要受到的是离心力作用．轴向流的叶轮:轴流泵.液体质点在叶轮中流动时主要受到的是轴向升力的作用。斜向流的叶轮:混流泵.它是上述两种叶轮的过渡形式，液体质点在这种水泵叶轮中流动时，既受离心力的作用，又有轴向升力的作用。第八页，共六十七页。2.1离心泵的工作原理与基本构造2.1.1几个例子1、在雨天，旋转雨伞，水滴沿伞边切线方向飞出，旋转的雨伞给水滴以能量，旋转的离心力把雨滴甩走，如图所示。第九页，共六十七页。2、一个敞口圆筒绕中心轴作等角速旋转时，圆筒内的水面便呈抛物线上升的旋转凹面。圆筒半径越大，转得越快时，液体沿圆筒壁上升的高度就越大。/第十页，共六十七页。2.1.2离心泵基本构造n由若干个弯曲的叶片组成的叶轮置于具有蜗壳通道的泵壳之内。n叶轮紧固于泵轴上泵轴与电机相连，可由电机带动旋转。第十一页，共六十七页。吸水口位于泵壳中央与吸水管路相连，并在吸入管底部装一止逆阀(底阀）。泵壳的侧边为出水口，与排出管路相连，装有调节阀（闸阀)。第十二页，共六十七页。l.前盖板；2.后盖板；3.叶片；4.叶槽；5.吸水口；6.轮毂；7.泵轴图2-3单吸式叶轮第十三页，共六十七页。2.1.3离心泵的工作原理1.离心泵在启动之前，应先用水灌满泵壳和吸水管道(或在泵内灌满要输送的液体)；2.驱动电机开泵后，泵轴带动叶轮一起高速旋转产生离心力。水(液体)受到离心力作用，从叶轮中心被抛向叶轮外周，压力增高，并以很高的速度（15-25m/s）流入泵壳。3.在蜗形泵壳中由于流道的不断扩大，液体的流速减慢大部分动能转化为压力能,最后液体以较高的静压强从出水口流入压水管道而输入管网中去。第十四页，共六十七页。4.泵内的水(液体)被抛出后，叶轮的中心形成了真空，吸水池中的水便在大气压力作用下，沿吸水管而源源不断地流入叶轮吸水口，又受到高速转动叶轮的作用，被甩出叶轮而输入压水管道。这样，就形成了离心泵的连续输水。离心泵之所以能输送液体，主要是依靠高速旋转叶轮所产生的离心力，因此称为离心泵。第十五页，共六十七页。离心泵的工作原理动画第十六页，共六十七页。动画1动画2第十七页，共六十七页。气缚离心泵启动时，如果泵壳内存在空气，由于空气的密度远小于液体的密度，叶轮旋转所产生的离心力很小，叶轮中心处产生的低压不足以造成吸上液体所需要的真空度，这样离心泵就无法工作，这种现象称作“气缚”。离心泵启动前应灌泵排气，防止气缚。为了使启动前泵内充满液体，在吸入管道底部装一止逆阀。此外，在离心泵...
