B地形图的测绘精讲VIP专享VIP免费

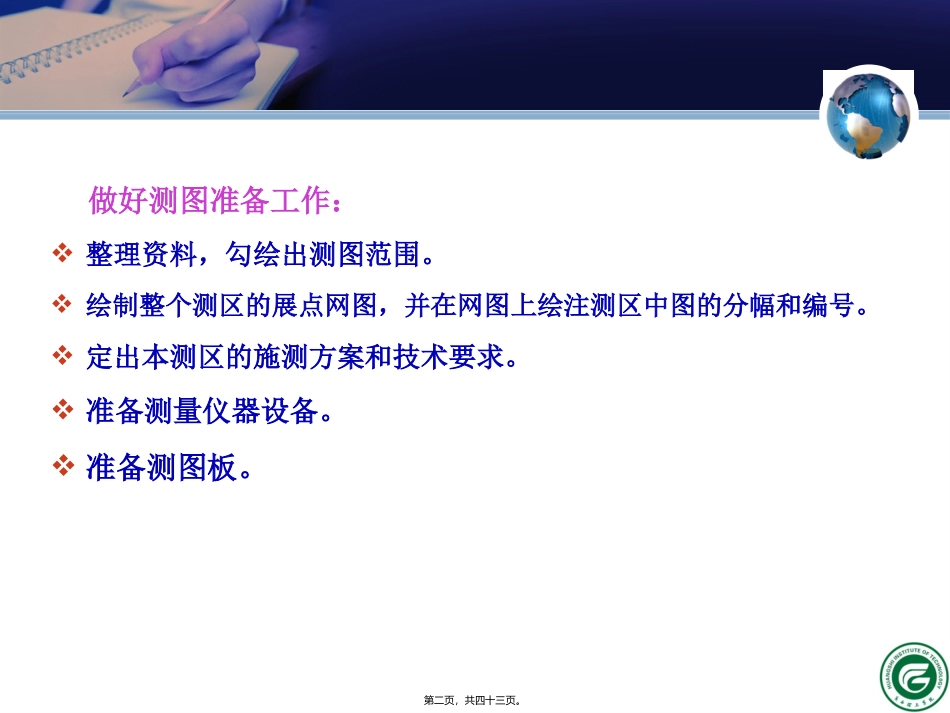

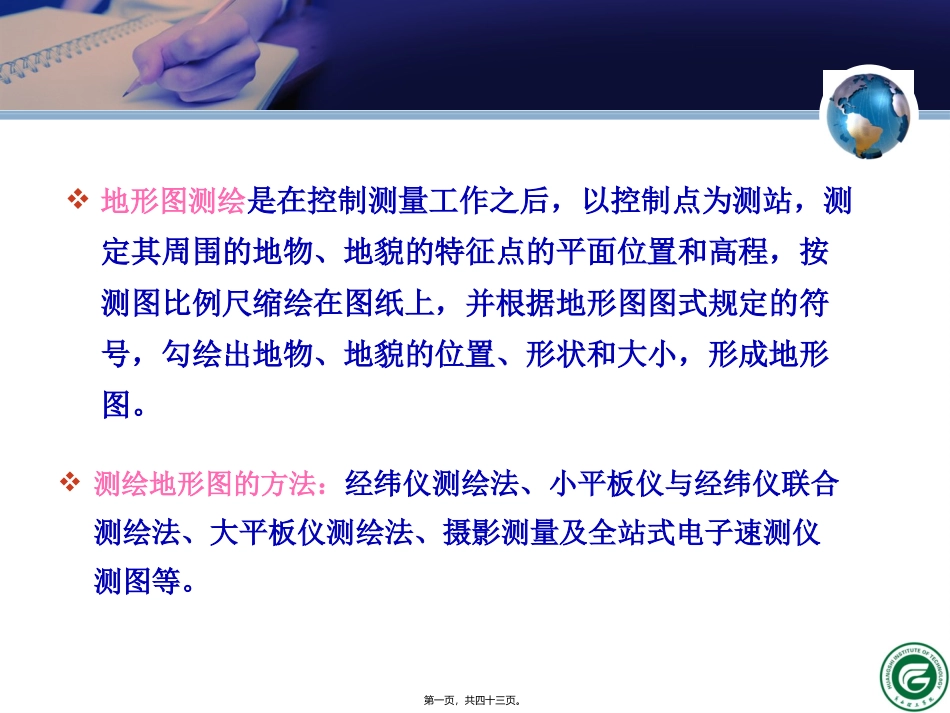

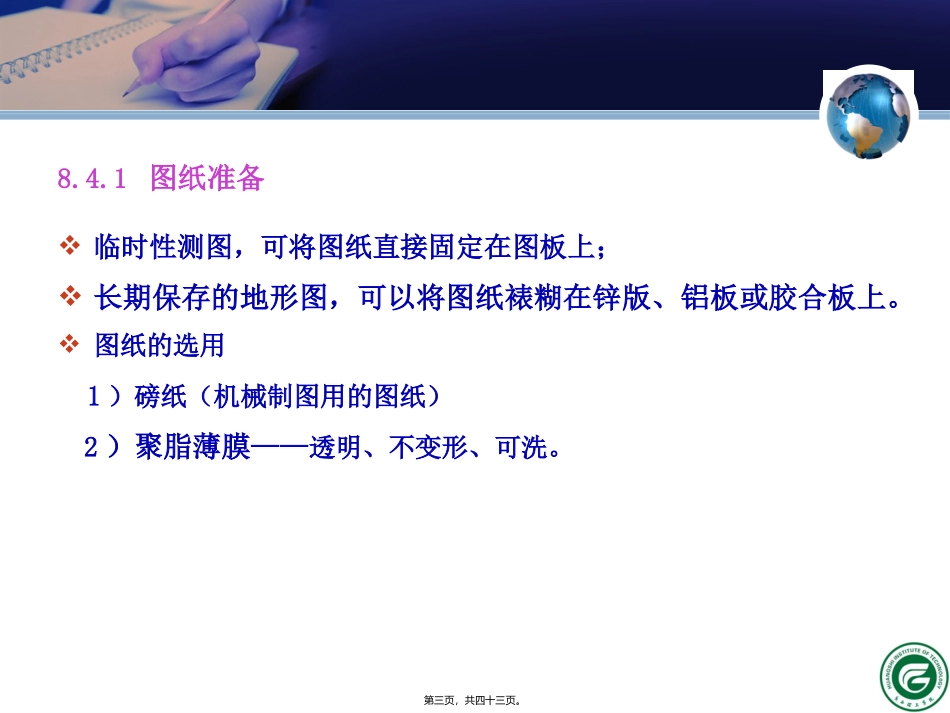

地形图测绘是在控制测量工作之后，以控制点为测站，测定其周围的地物、地貌的特征点的平面位置和高程，按测图比例尺缩绘在图纸上，并根据地形图图式规定的符号，勾绘出地物、地貌的位置、形状和大小，形成地形图。测绘地形图的方法：经纬仪测绘法、小平板仪与经纬仪联合测绘法、大平板仪测绘法、摄影测量及全站式电子速测仪测图等。第一页，共四十三页。做好测图准备工作：整理资料，勾绘出测图范围。绘制整个测区的展点网图，并在网图上绘注测区中图的分幅和编号。定出本测区的施测方案和技术要求。准备测量仪器设备。准备测图板。第二页，共四十三页。8.4.1图纸准备临时性测图，可将图纸直接固定在图板上；长期保存的地形图，可以将图纸裱糊在锌版、铝板或胶合板上。图纸的选用1）磅纸（机械制图用的图纸）2）聚脂薄膜——透明、不变形、可洗。第三页，共四十三页。8.4.2绘制坐标格网方格网的大小：40cm50cm或50cm50cm方格的大小：10cm10cm1）对角线法oabcd第四页，共四十三页。2）格网的检查要求：格网交点应在一条直线上，偏离不应大于0.2mm。每格长度误差也不应超过0.2mm。小方格对角线长度(14.14cm)误差不应超过0.3mm。第五页，共四十三页。8.4.3展绘控制点例：展绘控制点A(647.43,634.52,4.50)；B(913.46,748.63,6.45）。1）确定格网线的坐标、注记。2）确定控制点所在的方格，按比例尺展出。3）检查：在图上量取相邻控制点间的距离。其与理论值之差图上0.3mm。0.50.510009008007006005005006007008009001000A4.506.45B第六页，共四十三页。8.５.1.碎部点的选择碎部点应选在地物和地貌的特征点上。地物的特征点就是决定地物形状的地物轮廓线上的转折点、交叉点、弯曲点及独立地物的中心点。对于地貌来说，碎部点应选择在最能反映地貌特征的山脊线、山谷线等地性线上，如山顶、鞍部、山脊、山脚、谷底、谷口、沟底、沟口、洼地、台地、河川湖池岸旁等的坡度和方向变化处。第七页，共四十三页。平坦地区城市建筑区第八页，共四十三页。（1）“地物”取“轮廓转折点”。东大道坚55.405.35第九页，共四十三页。（2）地貌—取“地性线上坡度或方向变化点”。第十页，共四十三页。8.5.2一个测站上的测绘工作经纬仪测图法就是将经纬仪安置在测站上，绘图板安置于测站旁；用经纬仪测定碎部点的方向与已知方向之间的夹角；再用视距测量方法测出测站点至碎部点的平距及碎部点的高程；然后根据测定数据，用量角器(又称半圆仪)和比例尺把碎部点的平面位置展绘在图纸上，并在点的右侧注明其高程，再对照实地描绘地形。第十一页，共四十三页。视距测量(stadiameasurement)原理及公式1）视线水平时viHHlKDABK—取100，l—上、下丝读数之差，i—仪器高，v—中丝读数。第十二页，共四十三页。'l为水准尺与视线垂直时的尺间隔'lviDhklSDklSllABtancoscos'cos'cos'2则（1）视距公式：（2）高差公式：2）视线倾斜时第十三页，共四十三页。经纬仪法测图(mappingmethodwiththeodolite)1）配置（1）工具：经纬仪、图板、塔尺、小钢尺、量角器、三棱尺、计算器、铅笔、橡皮等。（2）人员：观测员、记录计算员、绘图员各1人、立尺员2人。第十四页，共四十三页。2）一个测站上的测绘工作步骤（1）安仪：在控制点A安置经纬仪，量取仪器高。（2）定向：后视(盘左瞄准)控制点B，度盘置零。第十五页，共四十三页。在立尺之前，立尺员应根据实地情况及本测站实测范围，选定立尺点，并与观测员、绘图员共同商定跑尺路线。然后依次将视距尺立在地物、地貌的特征点上。（3）立尺：立尺员把塔尺立到地形、地貌特征点上。第十六页，共四十三页。l（4）观测观测员转动经纬仪照准部，瞄准1点视距尺，读尺间隔、中丝读数v、竖盘读数及水平角β。同法观测2、3、…各点。第十七页，共四十三页。（5）记录与计算上丝下丝l2cosKlDviDtghH测点=H测站+h=HA+=H视+viDtgvDtg4第十八页，共四十三页。（6）展碎部点：在图纸上，按β、D，定出点1的位置。用量角器和三棱尺将碎部点的位置展绘在图纸上，并注以...
