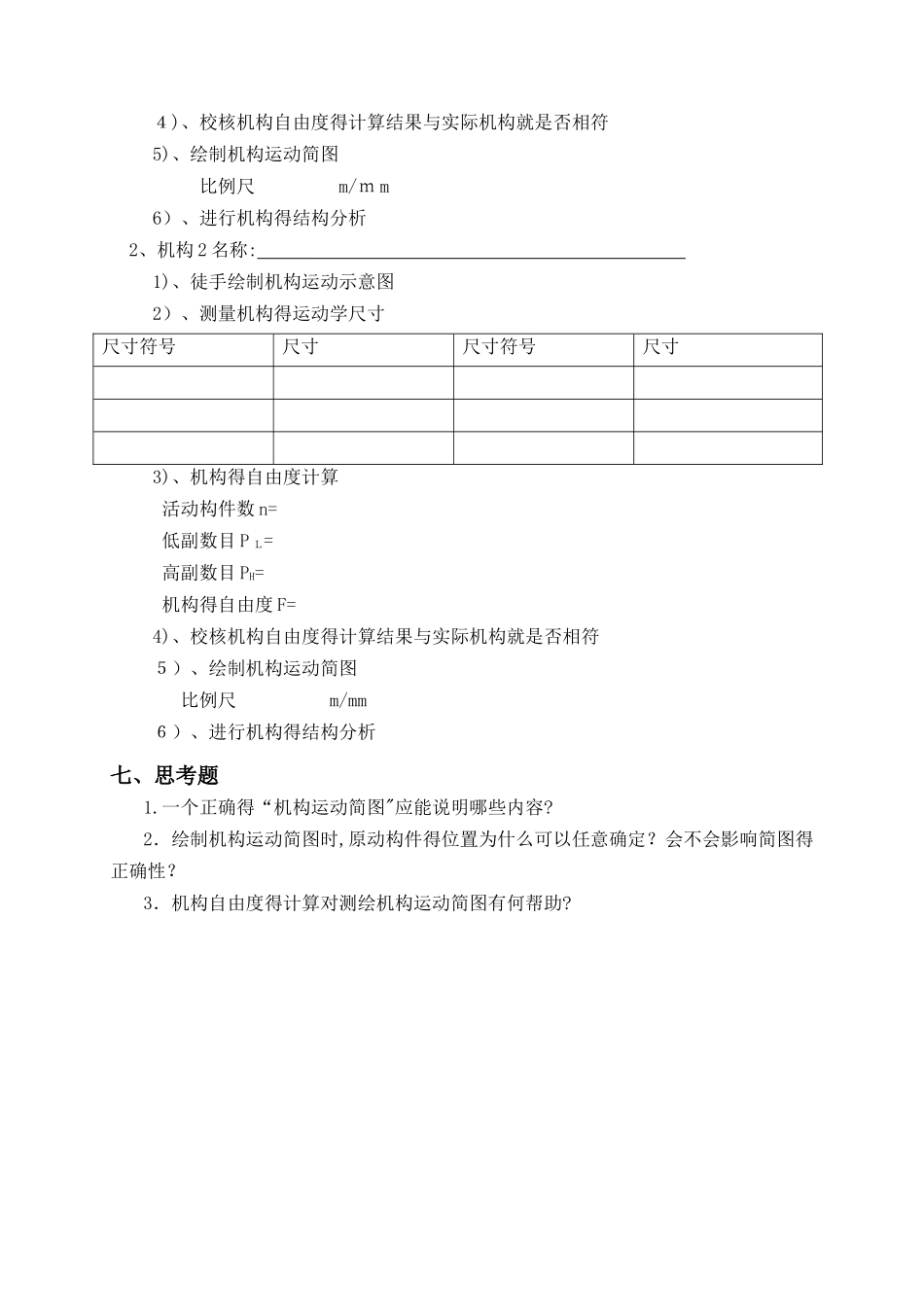

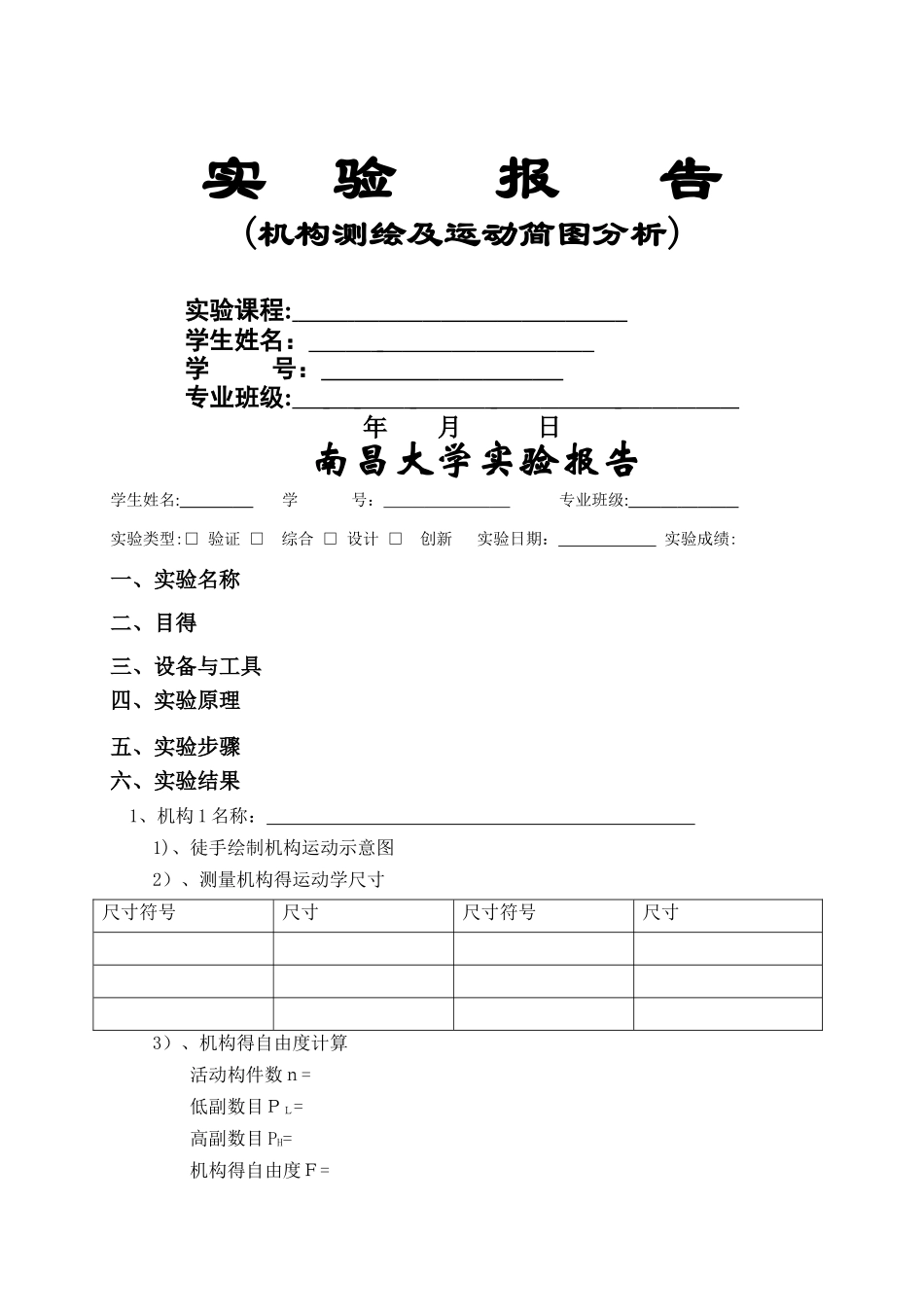

实 验 报 告(机构测绘及运动简图分析)实验课程: 学生姓名： 学 号： 专业班级: 年 月 日 南昌大学实验报告学生姓名: 学 号： 专业班级: 实验类型:□ 验证 □ 综合 □ 设计 □ 创新 实验日期： 实验成绩: 一、实验名称二、目得三、设备与工具四、实验原理五、实验步骤 六、实验结果1、机构 1 名称： 1)、徒手绘制机构运动示意图2）、测量机构得运动学尺寸尺寸符号尺寸尺寸符号尺寸3）、机构得自由度计算活动构件数ｎ=低副数目ＰＬ=高副数目 PH=机构得自由度Ｆ=４)、校核机构自由度得计算结果与实际机构就是否相符5)、绘制机构运动简图比例尺 m/ｍ m6）、进行机构得结构分析2、机构 2 名称: 1)、徒手绘制机构运动示意图2）、测量机构得运动学尺寸尺寸符号尺寸尺寸符号尺寸3)、机构得自由度计算活动构件数 n=低副数目 P Ｌ=高副数目 PH=机构得自由度 F=4)、校核机构自由度得计算结果与实际机构就是否相符５）、绘制机构运动简图比例尺 m/mm６）、进行机构得结构分析七、思考题1.一个正确得“机构运动简图"应能说明哪些内容?2．绘制机构运动简图时,原动构件得位置为什么可以任意确定？会不会影响简图得正确性？3．机构自由度得计算对测绘机构运动简图有何帮助?
